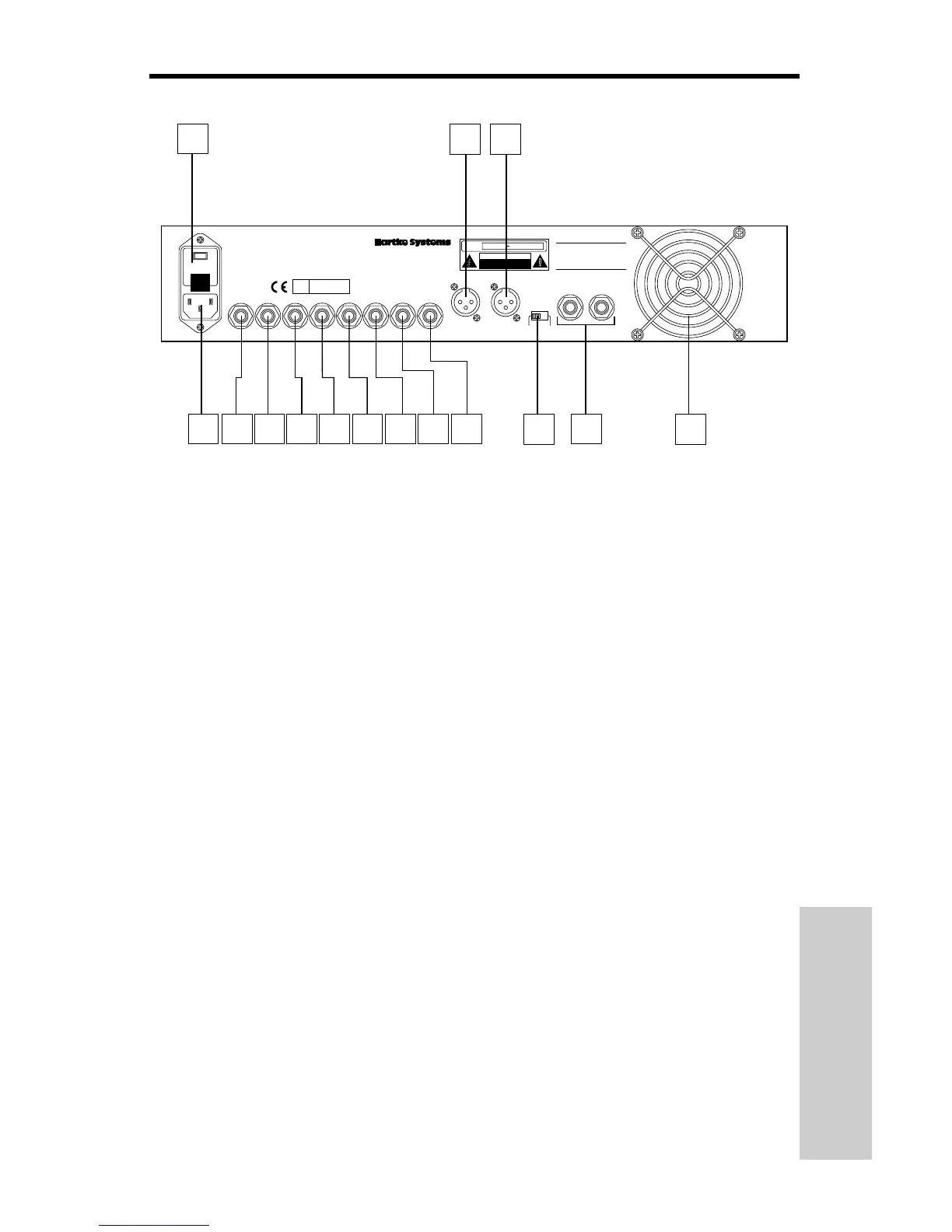

Visita Guiada - Cara trasera del HA4000
1. Portafusible - Utilise un fusible de4A/250V si la tensión sector es de 230 Volts, y de
8A/250V si la tensión es de 115 Volts.
2. Toma sector - Es aquí donde se tiene que conectar el cordón IEC 3 hilos suministrado.
3. Toma Mute Footswitch - A esta toma jack 1/4" una un pedal footswitch standard de
simple conmutación (contacto permanente). Para activar el mando vía pedal, se debe
apoyar sobre el conmutador Audio Mute, situado en la cara delantera (ver 1. página 35),
de manera de hundirlo, luego apoyar sobre el pedal de footswitch. La próxima vez que
usted apoyará sobre el footswitch, todas las salidas del HA4000, a excepción de la salida
Tuner Out, ubicada en la cara trasera (ver 8, página 38) estarán provisionalmente
cortadas, lo que le permitirá afinar tranquilamente su bajo entre los ragmentos musicales.
Para establecer el audio sobre todas las salidas (la salida Tuner Out, ésta, está siempre
activa), basta con apoyar de nuevo sobre el pedal Footswitch. Para desactivar el pedal,
sólo apoyar sobre el conmutador Audio Mute de cara delantera, de manera de ponerlo en
posición no hundida.
4. Send Pre - Este jack asimétrico 1/4" sirve para enviar una señal a un procesador de
efectos externo.* El nivel de salida está comprendido entre 0 dB y +4 dB. Este está
extraído antes ecualizador, antes Shape, pero después potenciómetro de Volume.
5. Return Pre - Este jack asimétrico 1/4" sirve para hacer regresar una señal que
proviene de un procesador de efectos externo.* Este regresa antes ecualizador, antes
Shape, pero después potenciómetro de Volume.
6. Send Post - Este jack asimétrico 1/4" sirve para enviar una señal a un procesador de
efectos externo.* El nivel de salida está comprendido entre 0 dB y +4 dB. Este está
extraído después ecualizador, Shape y potenciómetro de Volume.
7. Return Post- Este jack asimétrico 1/4" sirve para hacer regresar una señal que
proviene de un procesador de efectos externo.* Este regresa después de ecualizador,
Shape y potenciómetro de Volume.
* Los pedales de efectos, previstos para tratar señales de bajo nivel, deben de ser
insertados entre el jack de salida de su bajo y la entrada de cara delantera del HA4000.
No los conecte a los jacks Send/Return.
41
<100Ω –20dBu
BALANCED
PRE AMP OUT
<100Ω –20dBu
BALANCED
DIRECT OUT
~AC INPUT
115/230V, 50/60Hz
FUSE
8A/250V(115V)
4A/250V(230V)
TO PREVENT SHOCK,DO NOT OPEN. NO USER SERVICE-
ABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL. TO PREVENT FIRE OR SHOCK
HAZARD. DO NOT EXPOSE TO RAIN OR MOISTURE.
CAUTION; REPLACE WITH THE
SAME TYPE FUSE AS INDICATED.
UTILISER UN FUSIBLE DE RECHANGE
DE MEME TYPE.
CAUTION
S / N
FRAME FLOAT
GROUND
Distributed Exclusively by
Samson Technologies Corp.
MODEL HA4000 (400 WATTS)
8Ω = 290 WATTS
4Ω = 400 WATTS
POWER
RATING
115V/230V 50HZ/60Hz 740W
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS;
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
SPEAKER OUTPUT
400WATT RMS/4ohms
CHASSIS GROUND
LIFT REMOVES
CHASSIS GROUND
FROM XLR PIN1
MADE IN KOREA
SEND PRE
<50Ω 0dBu
MUTE FOOT
SWITCH
RETURN PRE
10KΩ 0dBu
SEND POST
<50Ω 0dBu
RETURN POST
10KΩ 0dBu
LINE OUT
<50Ω +4dBu
S BASS OUT
<50Ω +4dBu
TUNER OUT
<50Ω 20dBu
1
2 3 4 5 6
7
8 9 10
11
12
13 14 15
