38
1. Portafusible - Utilise un fusible de 2.5A/250V si la tensión sector es de 230 Volts,
y de 5A/250V si la tensión es de 115 Volts.
2. Toma sector - Es aquí donde hay que conectar el cordón IEC 3 hilos proporcionado.
3. Send Pre - Este jack asimétrico 1/4" sirve para enviar una señal a un procesador de
efectos externo.* El nivel de salida está comprendido entre 0 dB y +4 dB. La señal es
extraída antes ecualizador, antes Shape, pero después potenciómetro de Volume.
4. Return Pre - Este jack asimétrico 1/4" sirve para hacer regresar una señal proveniente
de un procesador de efectos externos.* La señal regresa antes ecualisador, antes
Shape, pero después potenciómetro de Volume.
5. Send Post - Este jack asimétrico 1/4" sirve para enviar una señal a un procesador de
efectos externo.* El nivel de salida está comprendido entre 0 dB y +4 dB. La señal es
extraída después ecualizador, Shape y potenciómetro de Volume.
6. Return Post- Este jack asimétrico 1/4" sirve para hacer regresar una señal
proveniente de un procesador de efectos externo.* La señal regresa después
ecualizador, Shape y potenciómetro de Volume.
7. Salida Line Out - Este jack asimétrico 1/4" permite recuperar la señal amplificada por
el HA3000 a nivel línea (es decir +4 dBu), extraída después ecualizador, Shape y
potenciómetro de Volume. La mayoría de las veces sirve para unir amplificadores
suplementarios al HA3000.
8. Salida Preamp Out - Este soporte XLR simétrico permite recuperar la señal
amplificada por el HA3000 a un nivel de -20 dBu, extraído después ecualizador, Shape y
potenciómetro de Volume. Sirve, la mayoría de las veces, para enviar el sonido después
de tratamientos en el HA3000 a una sonorización o una consola de grabación.
9. Conmutador Ground Lift - Sirve para eliminar cualquier ronquido o zumbido presente
en las señales Direct Out y Preamp Out (ver punto 6. página 33 y punto 8, antes
mencionados). Cuando el conmutador está volteado hacia la derecha, en posición “Float”,
la tierra del chasis es desconectada del hilo 1 de la toma XLR.
10. Salidas Speaker - Una usted cualquier bocina de 4, 8, o 16 Ohms a estos jacks 1/4"
asimétricos.
ATENCION : A causa de los altos niveles de potencia alcanzados y de
las bajas frecuencias reproducidas por el HA3000, utilise únicamente bocinas
apropiadas (proporcionadas para por lo menos 300 watts para 4 ohms), especial-
mente previstas para los amplificadores de bajo. La impedancia resultante de todas
las bocinas conectadas no debe caer abajo de 4 ohms (dicho de otra manera, ¡no
conecte simultáneamente dos bocinas de 4 ohms !).
11. Ventilador
- Este ventilador de velocidad variable permite enfriar el HA3000, lo que
es vital : ¡entre más calienta el amplificador, más rápido gira el ventilador! Asegúrese que
las tomas de aire no están obstruídas y que pueden aspirar suficiente aire fresco. Intente
utilizar el HA3000 dentro de un ambiente sin demasiado polvo.
* Los pedales de efectos, previstos para tratar señales de bajo nivel, deben de ser
insertados entre el jack de salida de su bajo y la entrada en cara delantera del HA3000.
No los conecte sobre los jacks Send/Return.

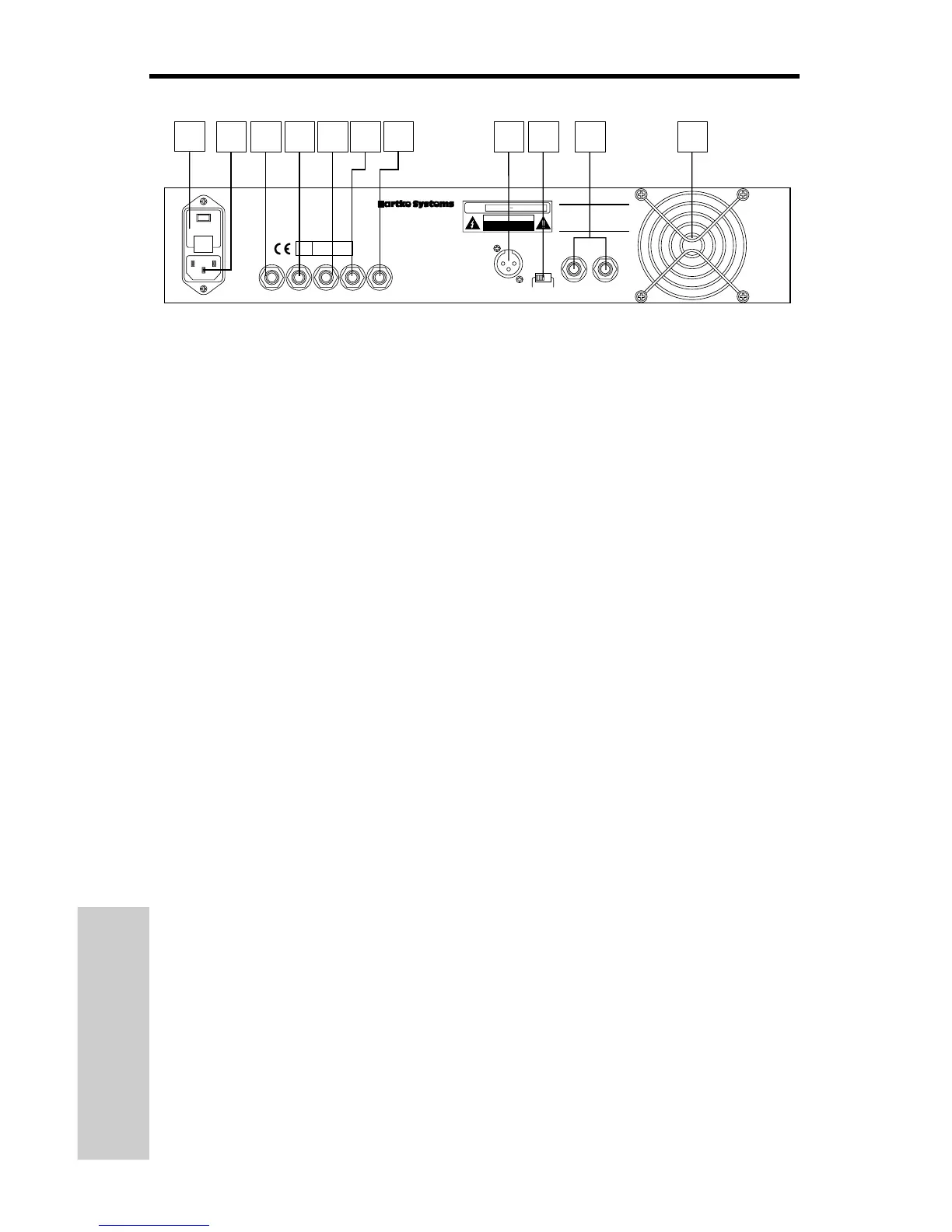

Visita Guiada - Cara trasera del HA3000
~AC INPUT
115/230V, 50/60Hz
FRAME FLOAT
GROUND
<100Ω –20dBu
BALANCED
PRE AMP OUT
FUSE
7A/250V(115V)
3.5A/250V(230V)
TO PREVENT SHOCK,DO NOT OPEN. NO USER SERVICE-
ABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL. TO PREVENT FIRE OR SHOCK
HAZARD. DO NOT EXPOSE TO RAIN OR MOISTURE.
CAUTION; REPLACE WITH THE
SAME TYPE FUSE AS INDICATED.
UTILISER UN FUSIBLE DE RECHANGE
DE MEME TYPE.
CAUTION
S / N
Distributed Exclusively by
Samson Technologies Corp.
MODEL HA3000 (300 WATTS)
8Ω = 180 WATTS
4Ω = 300 WATTS
POWER
RATING
115V/230V 50HZ/60Hz 500W
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS;
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
SPEAKER OUTPUT
300WATT RMS/4ohms
CHASSIS GROUND
LIFT REMOVES
CHASSIS GROUND
FROM XLR PIN1
MADE IN KOREA
SEND PRE
<50Ω 0dBu
RETURN PRE
10KΩ 0dBu
SEND POST
<50Ω 0dBu
RETURN POST
10KΩ 0dBu
LINE OUT
<50Ω +4dBu
4
8
2
3
5
1
6
7
9
10
11
