18
1. Porte-fusible - Utilisez un fusible de2.5A/250V si la tension secteur est de 230 Volts,
et de 5A/250V si la tension est de 115 Volts.
2. Prise secteur - C'est ici qu'il faut brancher le cordon IEC 3 broches fourni.
3. Send Pre - Ce jack asymétrique 1/4" sert à envoyer un signal à un processeur d'effets
externe.* Le niveau de sortie est compris entre 0 dB et +4 dB. Le signal est prélevé avant
égaliseur, avant Shape, mais après potentiomètre de Volume.
4. Return Pre - Ce jack asymétrique 1/4" sert à faire revenir un signal provenant d'un
processeur d'effets externe.* Le signal revient avant égaliseur, avant Shape, mais après
potentiomètre de Volume.
5. Send Post - Ce jack asymétrique 1/4" sert à envoyer un signal à un processeur
d'effets externe.* Le niveau de sortie est compris entre 0 dB et +4 dB. Le signal est
prélevé après égaliseur, Shape et potentiomètre de Volume.
6. Return Post- Ce jack asymétrique 1/4" sert à faire revenir un signal provenant d'un
processeur d'effets externe.* Le signal revient après égaliseur, Shape et potentiomètre de
Volume.
7. Sortie Line Out - Ce jack asymétrique 1/4" permet de récupérer le signal amplifié par
le HA3000 au niveau ligne (soit +4 dBu), prélevé après égaliseur, Shape et potentiomètre
de Volume. Il sert le plus souvent à relier des amplificateurs supplémentaires au HA3000.
8. Sortie Preamp Out - Cette embase XLR symétrique permet de récupérer le signal
amplifié par le HA3000 à un niveau de -20 dBu, prélevé après égaliseur, Shape et
potentiomètre de Volume. Elle sert le plus souvent à envoyer le son après traitements
dans le HA3000 (égalisé et "Shapé") dans une sono ou une console d'enregistrement.
9. Commutateur Ground Lift - Sert à éliminer toute ronflette ou bourdonnement présent
dans les signaux Direct Out et Preamp Out (voir point 6. page 13 et point 8. ci-avant).
Lorsque le commutateur est basculé sur la droite, en position “Float”, la masse du châssis
est déconnectée de la broche 1 de la prise XLR.
10. Sorties Speaker - Reliez n'importe quelle enceinte de 4, 8, ou 16 Ohms à ces jacks
1/4" asymétriques. ATTENTION : À cause des hauts niveaux de puissance atteints et
des basses fréquences reproduites par le HA3000, n'utilisez que des enceintes
appropriées (données pour au moins 300 watts pour 4 ohms), spécialement
prévues pour les amplificateurs de basse. L'impédance résultante de toutes les
enceintes connectées ne doit pas tomber en dessous de 4 ohms (autrement dit, ne
branchez pas simultanément deux enceintes de 4 ohms !).
11. Ventilateur
- Ce ventilateur à vitesse variable permet de refroidir le HA3000, ce qui
est vital : plus l'amplificateur chauffe, plus le ventilateur tourne vite ! Assurez-vous que les
prises d'air ne sont pas obstruées et qu'elles peuvent aspirer suffisamment d'air frais.
Essayez d'utiliser le HA3000 dans un environnement pas trop poussiéreux.
* Les pédales d'effets, prévues pour traiter des signaux de bas niveau, doivent être
insérées entre le jack de sortie de votre basse et l'entrée en face avant du HA3000.
Ne les branchez pas sur les jacks Send/Return.

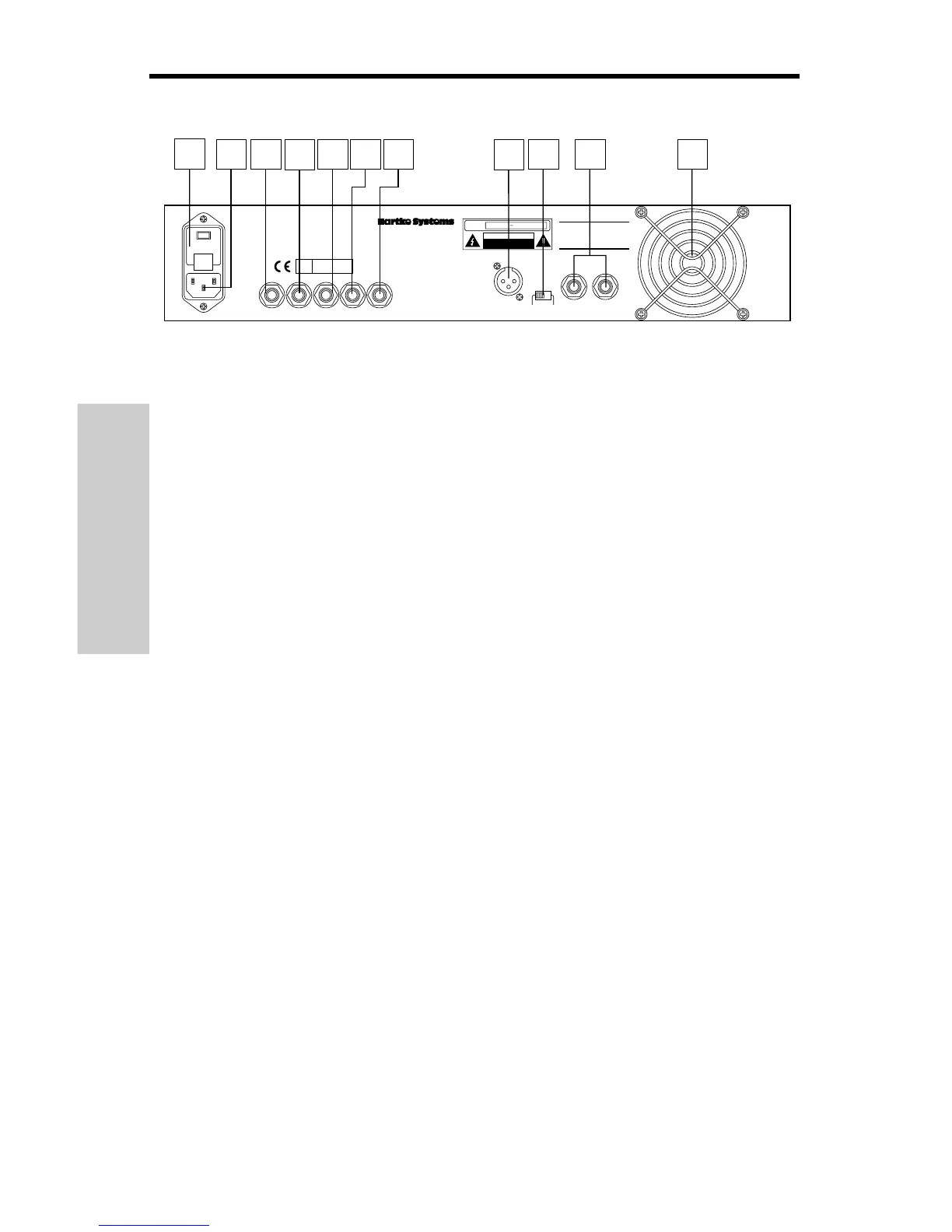

Visite guidée : Face arrière du HA3000
~AC INPUT
115/230V, 50/60Hz
FRAME FLOAT
GROUND
<100Ω –20dBu
BALANCED
PRE AMP OUT
FUSE
7A/250V(115V)
3.5A/250V(230V)
TO PREVENT SHOCK,DO NOT OPEN. NO USER SERVICE-
ABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL. TO PREVENT FIRE OR SHOCK
HAZARD. DO NOT EXPOSE TO RAIN OR MOISTURE.
CAUTION; REPLACE WITH THE
SAME TYPE FUSE AS INDICATED.
UTILISER UN FUSIBLE DE RECHANGE
DE MEME TYPE.
CAUTION
S / N
Distributed Exclusively by
Samson Technologies Corp.
MODEL HA3000 (300 WATTS)
8Ω = 180 WATTS
4Ω = 300 WATTS
POWER
RATING
115V/230V 50HZ/60Hz 500W
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS;
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
SPEAKER OUTPUT
300WATT RMS/4ohms
CHASSIS GROUND
LIFT REMOVES
CHASSIS GROUND
FROM XLR PIN1
MADE IN KOREA
SEND PRE
<50Ω 0dBu
RETURN PRE
10KΩ 0dBu
SEND POST
<50Ω 0dBu
RETURN POST
10KΩ 0dBu
LINE OUT
<50Ω +4dBu
4
8
2
3
5
1
6
7
9
10
11
