EN
DE

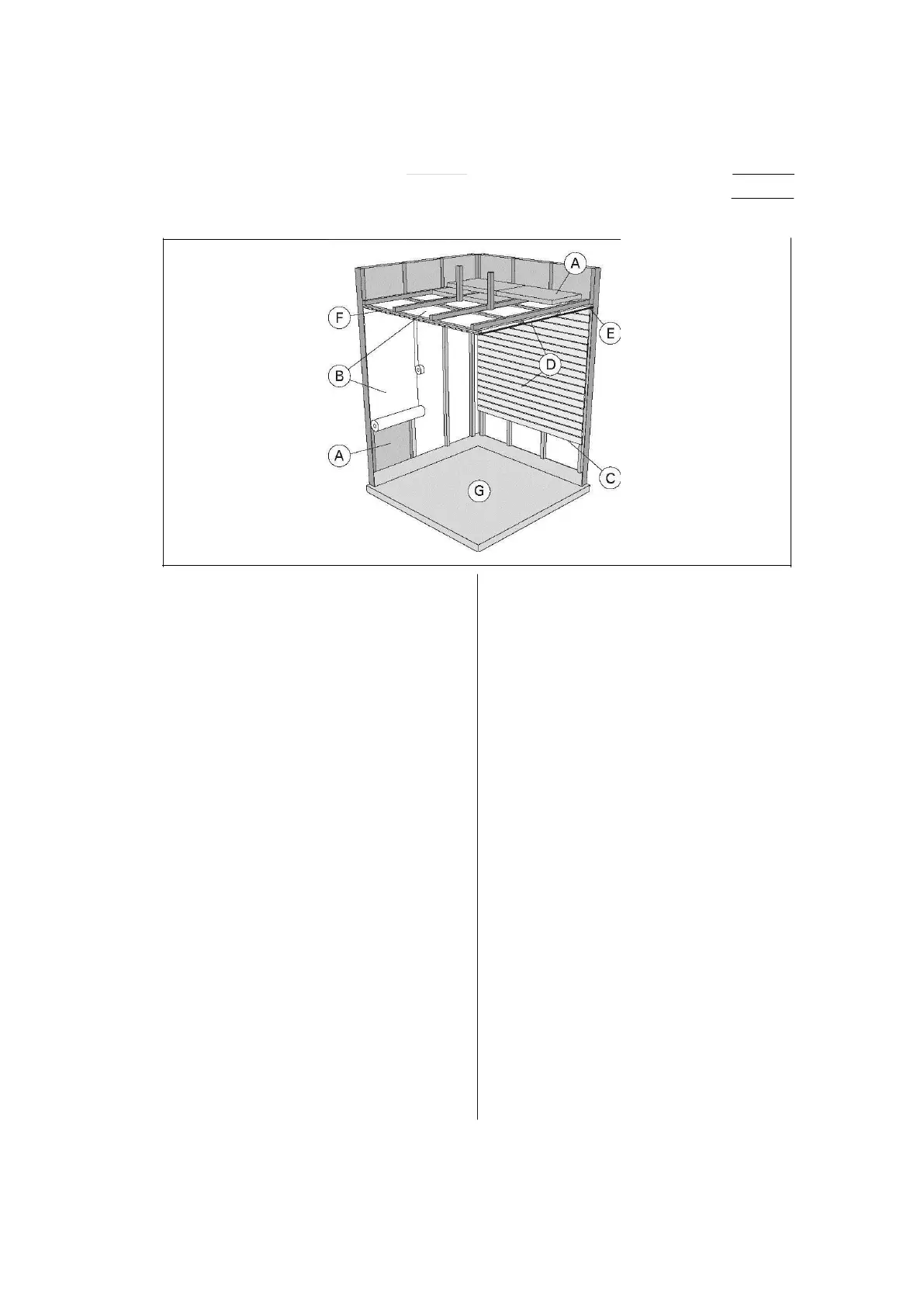

Figure 4 .
Abbildung 4.
2.
SAUNA ROOM 2. SAUNAKABINE
2. 1. Sauna Room Structure 2. 1. Struktur der Saunakabine
A.
lnsulation wool, thickness
50- 100
mm. The
sauna room must be insulated carefully so that
the heater output can be kept moderately low.
B.
Moisture protection, e.g. aluminium paper.
Place the glossy side of the paper towards the
sauna. Tape the seams with aluminium tape.
C.
Vent gap of about
10
mm between the mois-
ture protection and panel (recommendation).
D.
Low mass
12- 16
mm thick panel board. Before
starting the panelling, check the electric wiring
and the reinforcements in the walls required by
the heater and benches.
E.
Vent gap of about 3 mm between the wall and
ceiling panel.
F.
The height of the sauna is usually
2100-2300
mm.
The minimum height depends on the heater (see
table 2). The space bet ween the upper bench
and ceiling should not exceed
1200
mm.
G.
Use floor coverings made of ceramic materials
and dark joint grouts. Particles disintegrating
from the sauna stones and impurities in the
sauna w ater may stain and/or damage sensit ive
floor coverings.
NOTE! Check from the fire authorities which parts
of the firewall can be insulated. Flues which are in
use must not be insulated.
NOTE! Light protective covers which are installed
directly to the wall or ceiling may be a fire risk.
2.1.1.
Blackeningof
the
sauna
walls
lt is perf ect ly norm al for t he wooden surfaces of the
sauna room to blacken in time. The blackening may
be accelerated by
sunlight
heat from the heater
protect ive agent s on the walls (protect iv e
age nt s have a poor heat resist ance lev el)
fin e part ic les di sint egr at in g from the sauna
stones which rise with the air flow.
A.
Isolierwolle, Stärke
50- 100
mm. Die Saunaka-
bine muss sorgfältig isoliert werden, damit der
Ofen nicht zu viel Leistung erbringen muss.
B.
Feuchtigkeitsschutz, z.B. Aluminiumpapier. Die
glänzende Seite des Papiers muss zur Sauna
zeigen. Nähte mit Aluminiumband abdicht en.
C.
Etwa
10
mm Luft zwischen Feuchtigkeits-
schutz und Täfelung (Empfehlung).
D.
leichtes,
12- 16
mm starkes Täfelbrett. Vor
Beginn der Täfelung elektrische Verkabelung
und für Ofen und Bänke benötigte Verstärkun-
gen in den Wänden überprüfen.
E.
Etwa 3 mm Luft zwischen Wand und Deckentäfelung.
F.
Die Höhe der Sauna ist normalerweise
2100 -
2300
mm. Die Mindesthöhe hängt vom Ofen
ab (siehe Tabelle 2). Der Abstand zwischen
oberer Bank und Decke sollte höchstens
1200
mm betragen.
G.
Bodenabdeckungen aus Keramik und dunkle
Zement schmme verwenden. Aus den Sau-
nasteinen entweichende Partikel und Verun-
reinigungen im Wasser können sensible Böden
verfärben oder beschädigen.
ACHTUNG! Fragen Sie die Behörden, welcher Teil
der feuerfesten Wand isoliert werden kann. Rauchfän-
ge, die benutzt werden, dürfen nicht isoliert w erden.
ACHTUNG! leichte, direkt an Wand oder Decke an-
gebrachte Schutzabdeckungen sind ein Brandrisiko.
2.
1.1
.
Schrzung der Saunande
Es ist ganz norm al, w enn sich die Holz oberfl ächen
einer Sauna mit der Zeit verrben. Die Schw ärzung
wird beschleunigt durch
Sonnenlicht
Hitze des Of ens
T äfelung ssc hut z an den W änd en (mit geringem
Hit zew id erst and)
Feinp art ik el, die aus den zerf allend en Saun a-
st ein en in die Luft ent weichen.
8
