51
de +80 °C. Los cables de conexión del termostato
deben estar conectados en las posiciones 3, 4, 5 y
6 de la banda del conector de la unidad de control
de acuerdo con el diagrama de conexiones relevan-
te (Fig. 10). Si los cables de los componentes del
termostato se desconectan, aparecerá en la pantalla
uno de los siguientes mensajes de error : “Er1”,
“Er2” o “Er3”. Véase 1.
3.3. Instalación de la unidad de potencia C260K
La unidad de potencia debe montarse fuera de la sala
de vapor, en un área seca, a una altura aproximada
de 170 cm desde el suelo. ¡Atención! La unidad de
potencia no puede empotrarse en la estructura de
la pared. (Fig. 13)
Los contactores y fusibles de la unidad de potencia
permiten que la corriente eléctrica uya a lo largo
de los dos cables de alimentación de la estufa. La
conexión se muestra en el diagrama. (Fig. 14)
• K1: contactor 63 A
• K2 y K3: contactor 20 A para grupos de poten-
cia G1 y G2
• Fi y F2: fusible 25 A (16 A: L20)
• F3: fusible 6 A para C260VKK
cavi di connessione e del termostato devono es-
sere collegati ai punti 3, 4, 5 e 6 della piattina dei
connettori della centralina rispettando lo schema
dei collegamenti rilevanti (Fig. 10). Nel caso di cavi
scollegati nei componenti del termostato, sul display
viene visualizzato uno dei seguenti messaggi d’erro-
re: “Er1“, “Er2“ o “Er3“. Vedere 1.
3.3. Installazione dell’unità di potenza C260K
L’unità di potenza deve essere montata esternamen-
te alla stanza della sauna, in luogo asciutto, ad un’al-
tezza di circa 170 cm dal pavimento. Importante!
La centralina non deve essere incassata in strutture
murarie. (Fig. 13)
I contattori ed i fusibili dell’unità di potenza con-
sentono alla corrente elettrica di passare attraverso
due cavi elettrici della stufa. Il collegamento è illu-
strato nello schema (Fig. 14)
• K1: contattore 63 A
• K2 e K3: contattore 20 A per i gruppi elettrici
G1 e G2
• F1 ed F2: fusibile 25 A (16 A: L20)
• F3: fusibile 6 A per C260VKK
360°
180°
>1000 mm
>500 mm

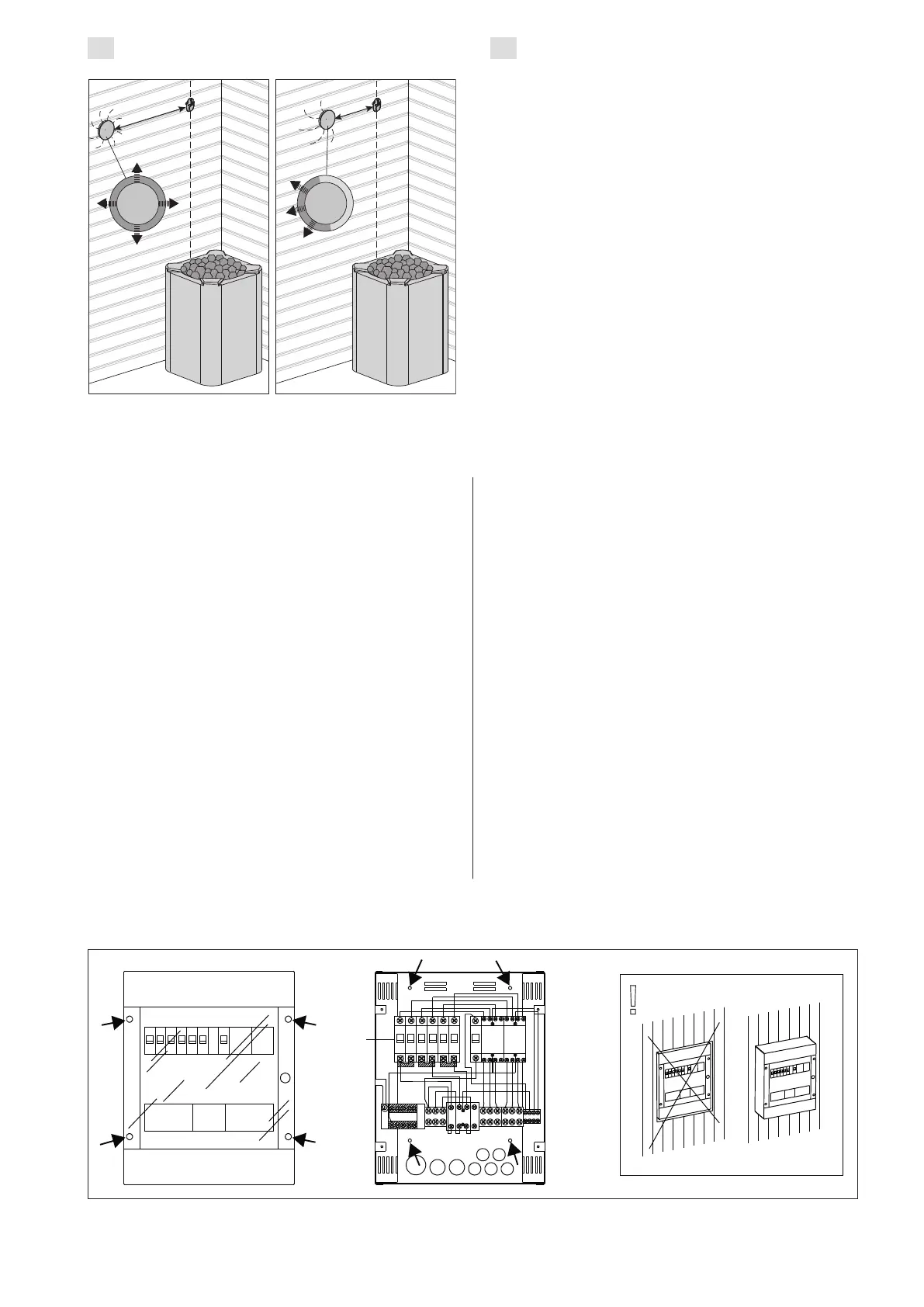

Figura 13. Fijación del dispositivo a la pared
Figura 13. Montaggio a parete dell’unità di potenza
Figura 12. Distancia mínima del sensor a un paso de aire
Figura 12. Distanza minima tra il sensore e gli sfiatatoi
