3.3.1. Retirada de la tapa superior
Antes de instalar la unidad de potencia, retire la
parte superior de la caja con su tapa superior de la
base metálica desatornillando los tornillos de jación
(cuatro). (Fig. 13.)
3.3.2. Fijación del dispositivo a la pared
La base de la unidad de potencia debe atornillarse
a la pared (cuatro tornillos) cerca de la unidad de
control. Perfore las bandas de oricio para los cables
de conexión que se encontrarán en el borde superior
e inferior de la base (Fig. 13). La estrecha proximi-
dad de las unidades garantiza que sean cortas los
terminales de conexión entre las dos. Los extremos
de los cables se introducen en la caja.
3.3.3. Conexiones eléctricas
Las conexiones eléctricas se realizan de acuerdo con
el diagrama de conexiones (Fig. 8).
3.3.1. Rimozione del coperchio
Prima di installare l’unità di potenza, rimuovere dalla
base metallica il coperchio della scatola con la placca
superiore, svitando le viti di ssaggio (n. 4 pezzi).
(Fig. 13.)
3.3.2. Fissaggio del dispositivo alla parete
La base dell’unità di potenza deve essere avvitata
alla parete (quattro viti) accanto alla centralina. Pun-
zonare i fori preformati per i li di collegamento che
si trovano sul bordo superiore o inferiore della base
(Fig. 13). La vicinanza dei due dispositivi permette di
utilizzare conduttori di collegamento corti. Le estre-
mità dei cavi vengono fatte passare nella scatola.
3.3.3. Collegamenti elettrici
I collegamenti elettrici vengono eseguiti in conformi-
tà con gli schemi di collegamento (Fig. 8).

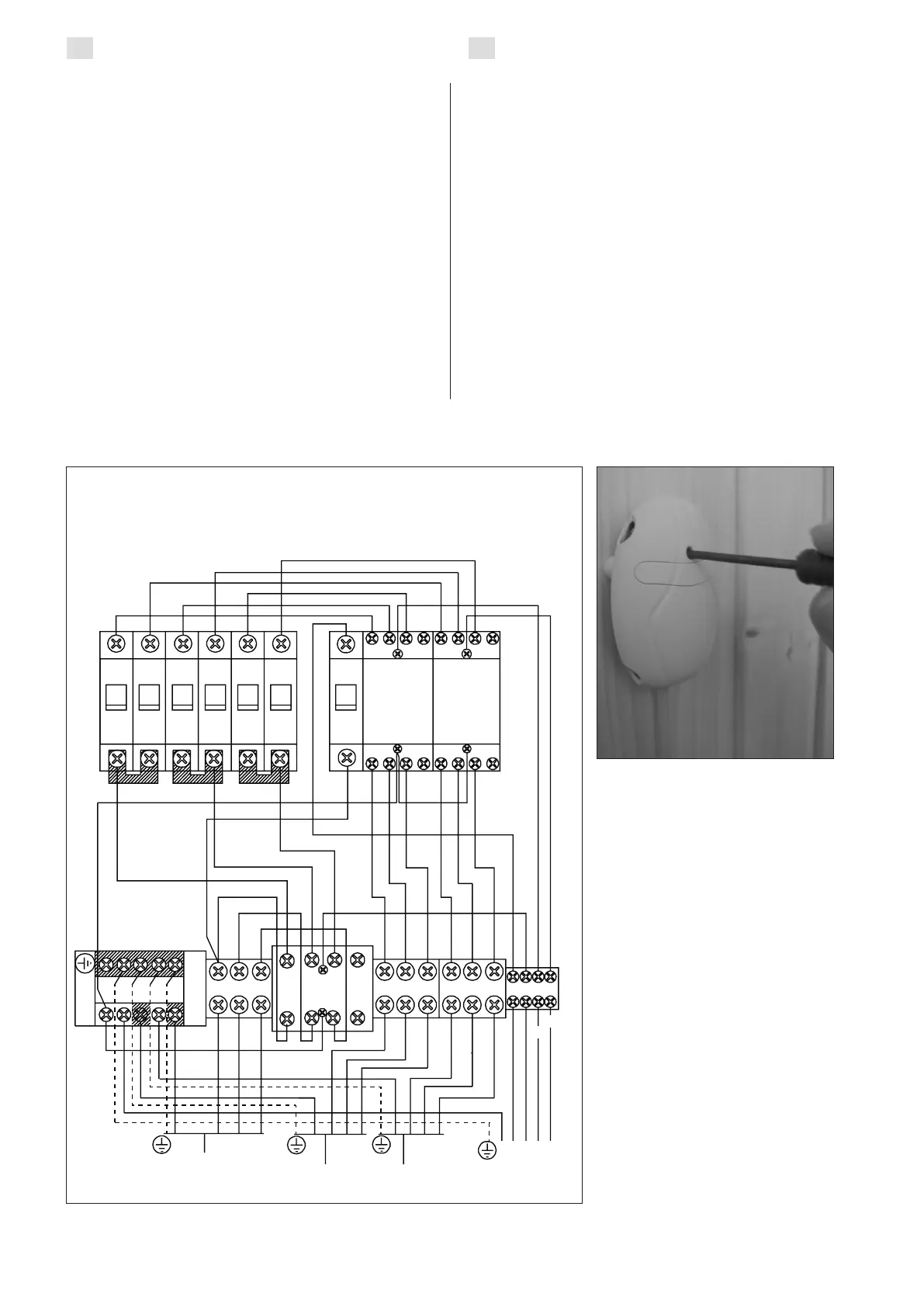

Figura 14. Conexiones internas de la unidad de potencia
Figura 14. Collegamenti interni dell’unità di potenza
Figura 15. Botón de restablecimiento
del seguro de
recalentamiento
Figura 15. Pulsante di ripristino per
il limitatore termico di
sicurezza
F1
F2
F1
F2
F1
F2 F3
A1
A1
K3
K2
A2 A2
13 5
7
13 5
7
24 6
8
24 6
8
1
3
5
7
2
4
6
8
A1
K1
A2
1
2
3
4
5
6
7
8
910
11
13
12
N
L
K1
K2
K3
N
L1
N
L2
L3
L1
L2
L3
L1
L2 L3
N
400V 3N~
N
6A
UNIDAD DE CONTROL
UNITÀ DI POTENZA
MAX 22 kW
MAX 34 kW
UNIDAD DE CONTROL
UNITÀ DI POTENZA
K1
K2, K3: 25A
CONTACTOR
: 63A
CONTATTORI
F1, F2 (16A )
F1, F2 (25A):
FUSIBLE
FUSIBILI
Grupo I
GruppoI
Grupo II
GruppoII
GRUPO I
PGRUP OI
IIGRUPO
GRUPPO II
CENTRALDE ELECTRICIDAD
CENTRALINA ELETTRICA
