FI SV
11
3.1.3. Sähkökytkennät
Sähkökytkennät tehdään kuvan 8 mukaisesti.

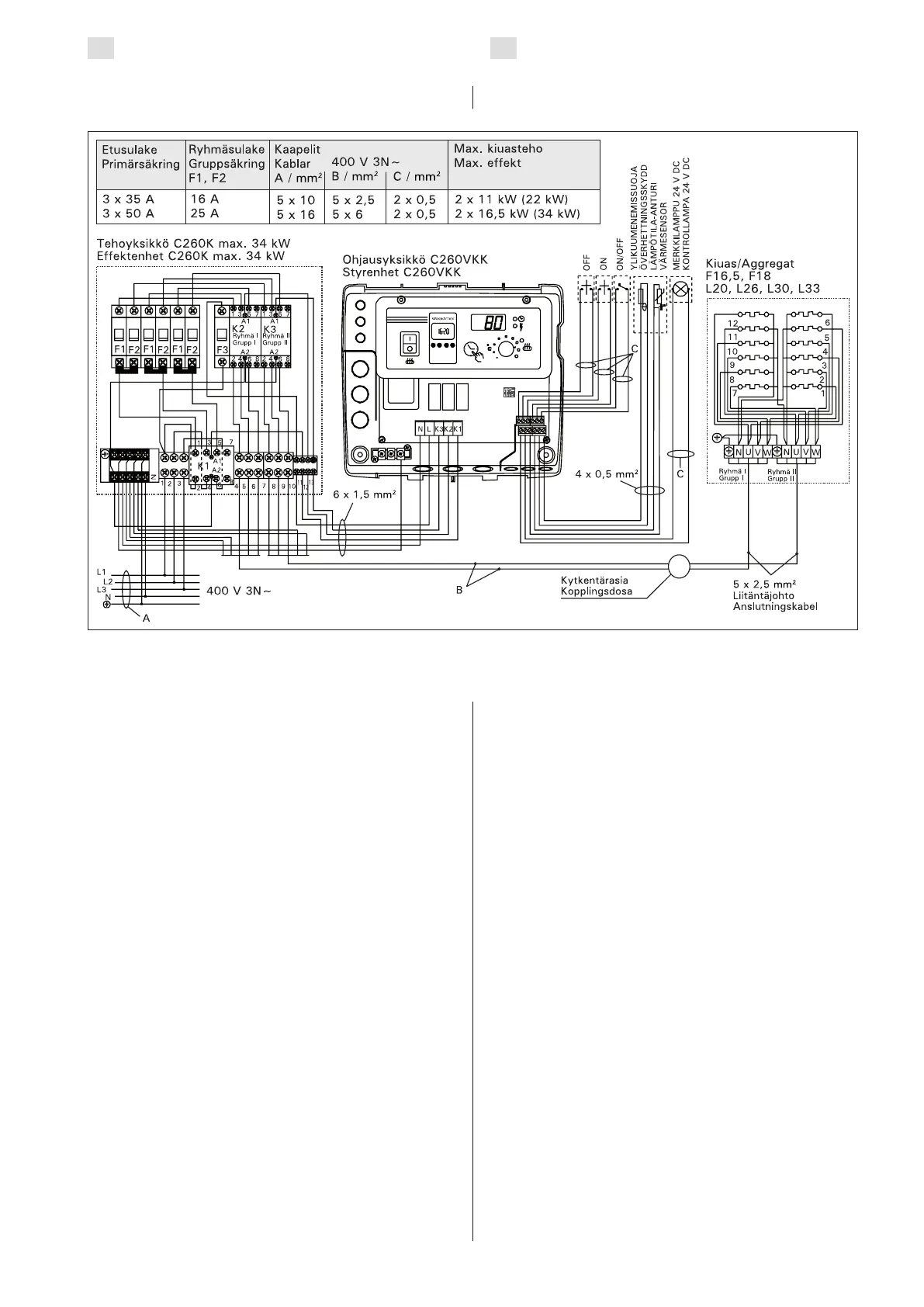

Kuva 8. Sähkökytkennät
Bild 8. Elanslutningar
3.1.3. Elanslutningar
Elanslutningarna görs såsom visas i bild 8.
3.1.4. Ohjausyksikön perusasetusten muuttaminen
Ohjausyksiköstä on aseteltavissa kiukaalle maksimi-
päälläoloaika: 6 h, 12 h, 18 h tai jatkuva valvottu
päälläolo. Tehdasasetus on 12 h. Katso kuva 9:
a) Yksityiskäytössä olevat kiukaat: kiukaan maksi-
mipäälläoloaika on 6 h, automaattista uudelleenkyt-
keytymistä ei sallita.
b) julkisten tilojen saunat joissa henkilökunta ei
valvo saunaa: kiukaan maksimipäälläoloaika on
12 h, jonka jälkeen väh. 6 h taukoaika ennen auto-
maattista uudelleenkytkeytymistä.
c) julkisten tilojen saunat joissa henkilökunta val-
voo saunaa: kiukaan maksimipäälläoloaika 18 h tai
jatkuva.
Huom! DIP-kytkin 4 on laitettava ehdottomasti
ON-asentoon, sillä OFF-asento on varattu erikois-
toimintaa varten.
3.1.5. Ohjausyksikön kauko-ohjaus
Ohjausyksikköä voidaan kauko-ohjata joko ON/
OFF- toiminnalla tai sykäyksillä. Ota kauko-ohjaus
käyttöön kytkemällä DIP-kytkin 3 OFF-asentoon.
Laitteessa, jolla kauko-ohjaus tapahtuu, tulee olla
sähköä hyvin johtavat kytkinpinnat (esim. sähkörele
tai -kytkin). Kytkin voi olla myös elektroniikan kyt-
kinkomponenteilla toteutettu. Kuva 10.
Huom! Toimintoja rajoittaa 6 tunnin taukoaika,
mikä estää kiukaan kytkemisen uudelleen päälle,
jos edellisestä päältä pois -ajasta on aikaa kulunut
vähemmän kuin 6 h.
Mikäli taukoaikana (6 h) yrittää kytkeä kiuasta
3.1.4. Ändring av styrenhetens grundinställningar
Via styrcentralen kan aggregatets maximala påkopp-
lingstid ställas in: 6 h, 12 h, 18 h eller kontinuerlig
bevakad påkopplingsläge. Fabriksinställning 12 h.
Se bild 9:
a) Aggregater vid privat bruk: Aggregatets max.
påkopplingstid är 6 timmar, automatisk start åter
efter den tiden är inte möjlig.
b) I offentliga bastur där personalen inte bevakar
bastun: aggregatets max. påkopplingstid är 12 tim-
mar, efter det minst 6 timmars paus innan automa-
tisk påkoppling är åter möjligt.
c) I offentliga bastur där personalen bevakar bas-
tun: aggregatets max. påkopplingstid 18 timmar
eller kontinuerligt.
Obs! DIP-switch 4 måste ovillkorligen ställas i ON-
läge eftersom OFF-läget är reserverat för special-
funktioner.
3.1.5. Fjärrstyrning av styrenheten
Styrenheten kan fjärrstyras antingen med ON/OFF-
funktion eller med impulser. Den anordning med
vilken fjärrstyrningen sker bör ha väl ledande kontak-
tytor (t.ex. elrelä eller -brytare). Brytaren kan också
vara en elektronisk brytarkomponent. Bild 10.
Obs! Funktioner ger en 6 timmars vilotid, vilket
hindrar aggregatet från att på nytt kopplas på om
mindre än 6 timmar förflutit sedan den föregående
på/av-kopplingen.
Om aggregatet försöks koppla på under en 6 tim-
mars vilotid visar displayen ”SAF”.
a) ON/OFF-funktionens brytare monteras i uttags-
