安装 HDW-xB、HDW-xBN 以及 HDW-xBR
型号
HDW-xB、HDW-xBN 以及 HDW-xBR 型号为嵌入式设备，操
作前需要将其安装至保温柜内。
触电危险：嵌入式设备需由具备相应资质的电工安装。 安装
时必须遵循所有的当地电气规程。 若由不具备相应资质的人
员安装，则可能引起触电或着火，以及设备和/或其周围环境
的损毁。
1. 在保温柜内适当开口。 请参阅“嵌入式开口尺寸”图表和
尺寸说明。
注意： 在开口和底板之间保持 25 毫米（1 英寸）的最小间
隙。
2. 将锁条（不提供）紧固到保温柜打口前侧下端的内边缘
处。
3. 确保保温柜开口内装有电压和规格配置正确且妥当接地的
电源。 有关详细信息，请参阅“规格”部分。
4. 将设备部分插入开口，确保导线首先进入开口。
5. 让具备相应资质的电工将设备电线通过导线连接至保温柜
内部电源上。
6. 在将设备完全安装到开口之前，应在加热抽屉法兰和保温
柜面板之间涂上一滴经国家卫生基金会批准的密封胶。
7. 将设备滑动推入开口，直至前锁定螺柱落在锁条之后。 要
验证安装是否正确，请完全抽出底层抽屉，并轻轻拉动以
确保设备锁定到位。

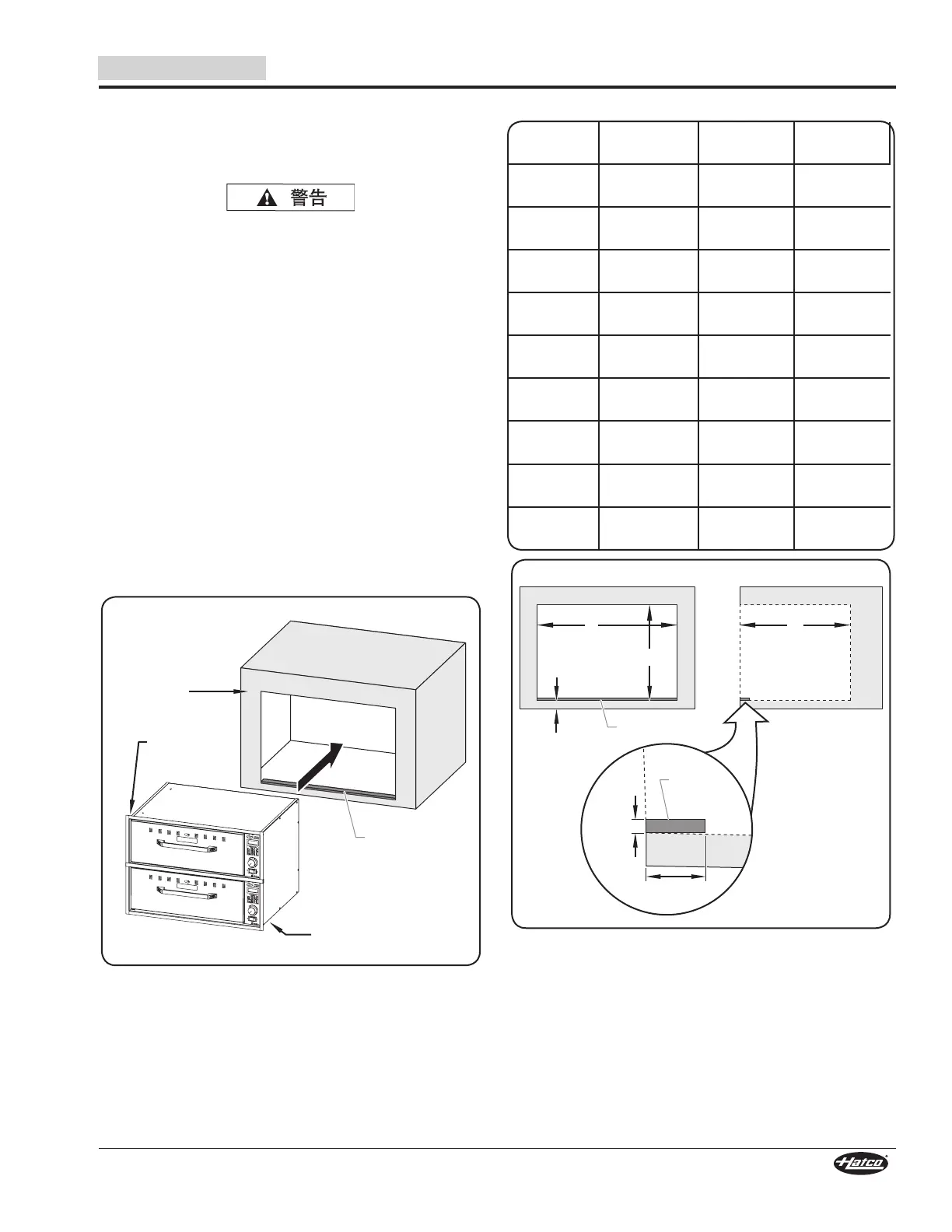

嵌入式安装（图示为 HDW-2B 型号）
A
25 mm
(1″)
C
B
༄ဇ
ف༄ဇ
22 mm
(7/8″)
3 mm
(1/8″)
྇
྇
开口及锁条尺寸
型号
宽度
(A)
深度
(B)
高度
(C)
HDW-1B 720 mm
(28-3/8″)
610 mm
(24″)
257 mm
(10-1/8″)
HDW-2B 720 mm
(28-3/8″)
610 mm
(24″)
514 mm
(20-1/4″)
HDW-3B 720 mm
(28-3/8″)
610 mm
(24″)
771 mm
(30-3/8″)
HDW-1BN 502 mm
(19-3/4″)
720 mm
(28-3/8″)
257 mm
(10-1/8″)
HDW-2BN 502 mm
(19-3/4″)
720 mm
(28-3/8″)
514 mm
(20-1/4″)
HDW-3BN 502 mm
(19-3/4″)
720 mm
(28-3/8″)
771 mm
(30-3/8″)
HDW-1BR 722 mm
(28-7/16″)
460 mm
(18-1/8″)
257 mm
(10-1/8″)
HDW-2BR 722 mm
(28-7/16″)
460 mm
(18-1/8″)
530 mm
(20-7/8″)
HDW-3BR 722 mm
(28-7/16″)
460 mm
(18-1/8″)
803 mm
(31-5/8″)
嵌入式开口尺寸
安装
