FRANÇAIS
ASSEMBLAGE
Avant de commencer l’assemblage, veuillez lire toutes les directives et vous
familiariser avec les pièces. Consultez le diagramme (g.10) suivant la liste des
pièces. Vous y trouverez la description, la quantité et les pièces incluses.
Après vous être assuré de disposer de toutes les pièces requises, vous pouvez
procéder à l’assemblage.

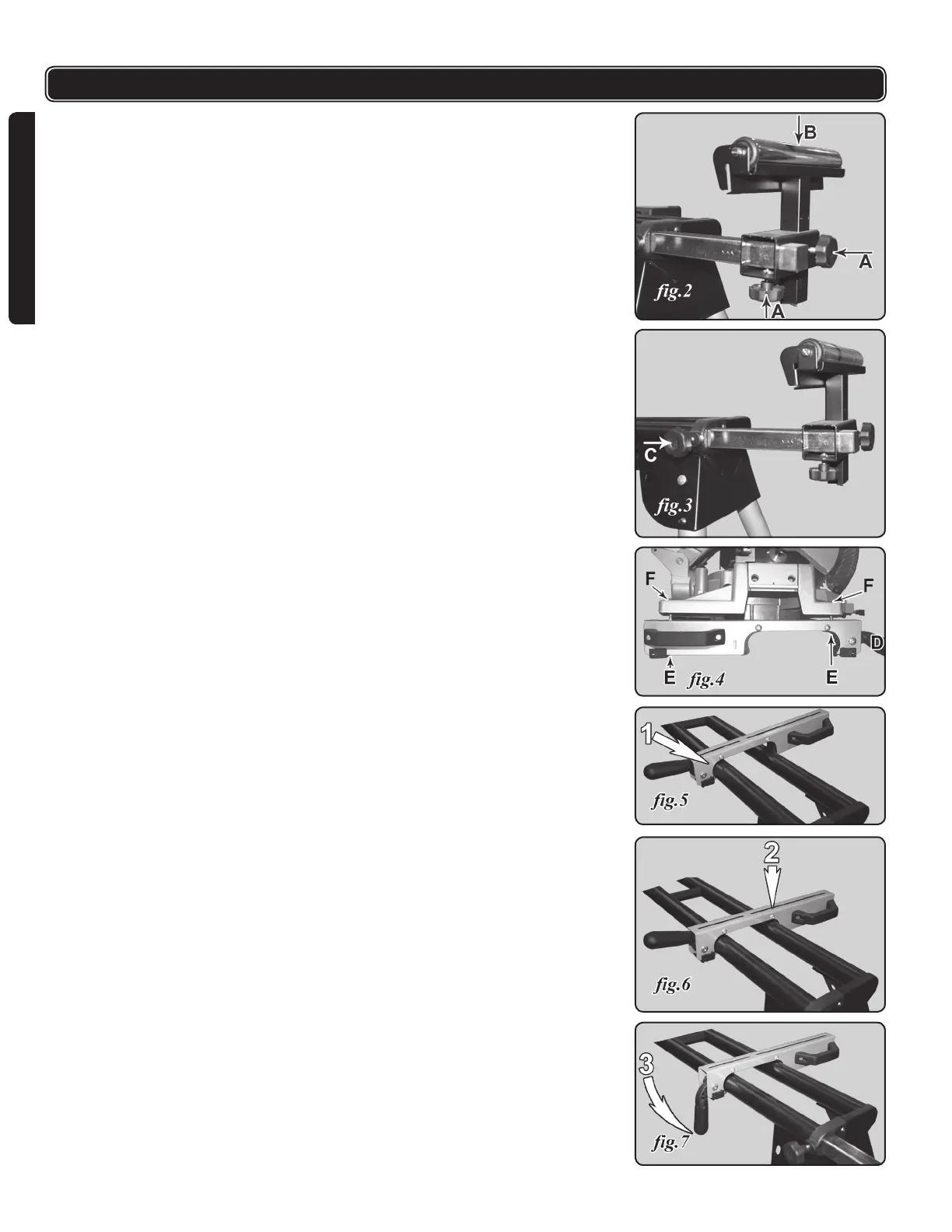

1. Fixer le support de xation de travail tel qu’illustré à la gure 2.
2. Faire glisser le support de travail à partir du haut et serrer à l’aide de 2 des 4
boutons courts fournis aux emplacements marqués d’un « A ».
3. Répéter l’opération de l’autre côté.
4. Fixer le long bouton leté au point marqué d’un « C », tel qu’illustré à
la gure 3. Cela permet de régler la longueur du rail de rallonge.
FIXER LES SUPPORTS À LA SCIE
1. Suivre les indications de la gure 4 pour les deux côtés de la scie an de xer
les supports de xation à la scie.
2. Les poignées à relâchement rapide (D, g.4) doivent être orientées vers l’avant
de la scie.
3. Insérez les boulons de carrosserie par le fond (E, g.4) et xez-les à l’aide
d’une rondelle plate, l’écrou sur le dessus (F, g.4).
ATTACHER LES PINCES DE MONTAGE DE SCIE AU
SUPPORT
1. Fixer l’avant en premier (g.5).
2. Appuyer le dos vers le bas (g.6).
3. Abaisser le levier pour immobiliser la pince sur le rail (g.7).
