Hayward Pool pH - Exploded View and Parts List

Rev 1.0 Cod. 00.009.095
38

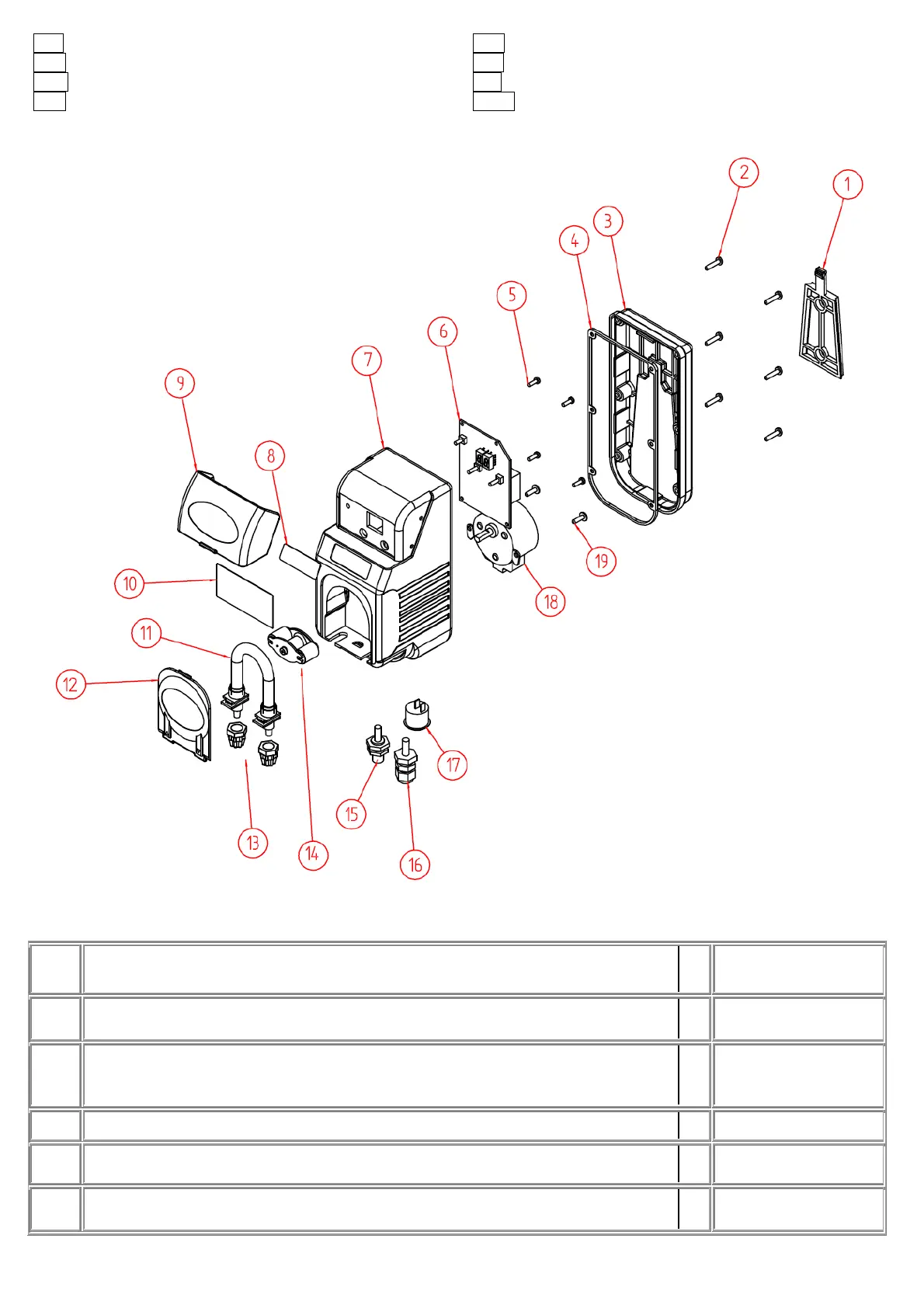

FR VUE ECLATEE DE ZERLEGTE ZEICHNUNG
UK EXPLODED VIEW NL EXPLODED VIEW
ES DIBUJO IT ESPLOSO
PO VISTA EXPANDIDA PYC СОСТАВНЫЕ ЧАСТИ
FR Description / UK Description / ES Descripción / PO Descrição / DE
Beschreibung / NL Beschrijving / IT Descrizione / PYC ОПИСАНИЕ
N°
Code / Código /
Codice / код
1
Support de pompe / Pump’s bracket / Soporte de bomba / Suporte da bomba /
Pumpenunterstützung / Pompondersteuning / Supporto pompa / Поддержка насоса
1
11.100.018
2
Vis TC+3,5x16 / 3,5x16 TC+ screw / Tornillo TC+ 3,5x16 / Parafuso TC+ 3,5x16 /
Schraube TC+ 3,5x16 / Schroeven TC+ 3,5x16 / Vite TC+ 3,5x16 / Винт ТС + 3,5 x
16 нержавеющий
6
00.030.024
3
Couvercle / Cover / Cubierta / Cobertura / Deckel / Deksel / Coperchio / Крышка
1
00.010.206
4
Joint de couvercle / Gasket / Junta / Guarnição / Gummidichtung / Pakking / Guarnizione /
Прокладка крышки
1
00.027.046
5
Vis TC+ 3x8 / 3x8 TC+ screw / Tornillo TC+ 3x8 / Parafuso TC+ 3x8 / Schraube TC+
3x8 / Schroeven TC+ 3x8 / Vite TC+ 3x8 / Винт ТС + 3x8 нержавеющий
4
00.030.027
