Vedpak 98_Version 6_12.2017
160775

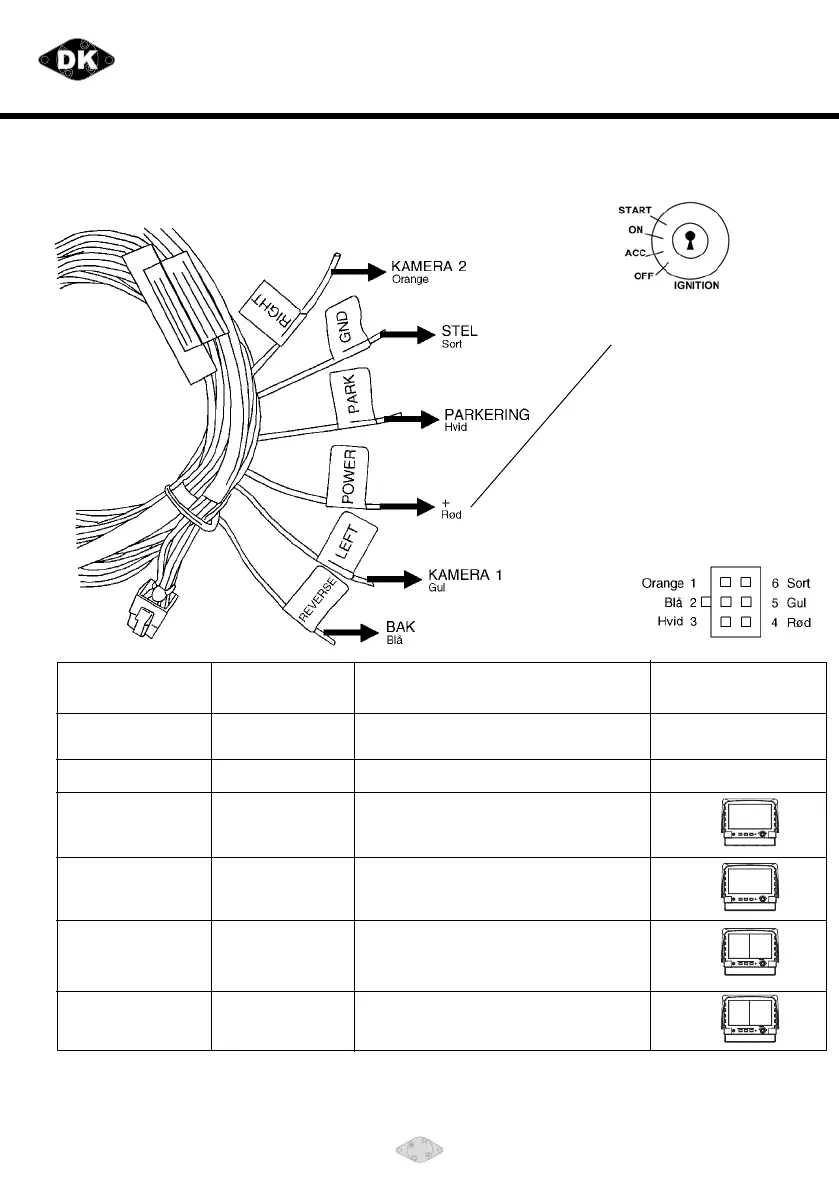

KONTROLKABLER:
Fordeling af ledere i multistikket
FARVE
Rød
Sort
Hvid
Blå
Orange
Gul
FUNKTION
Batteri+
(DC 9.6-DC32V.)
Stelforbindelse
Parkering
Bak gear
Kamera 2
Kamera 1
BEMÆRKNINGER
Aktiv stelforbindelse, tillader AV-visning. Kan
evt sættes i forbindelse med håndbremsen,
for at forhindre brug af DVD under kørsel.
Aktiv plus. Forbindes til baklyskontakt.
Aktiv plus. Forbindes evt. til afviserkontakt.
Aktiv plus. Forbindes evt. til afviserkontakt.
SKÆRMBILLEDE
Aktivering af ”triggerkabler” til bak, højre eller venstre overskriver andre valg af skærmbilleder og viser det aktiverede
kameras billede.
Efter at have aktiveret håndbremsen er det nødvendigt at trykke på ”source” knappen for at hente AV billede.
(Gælder kun ved korrekt tilsluttet hvid ledning til håndbremsekontakten).
Undgå at tilslutte den
røde ledning direkte til
batteriet, det kan i værste
fald være anledning til
at monitoren ødelægges.
Korrekt tilslutning skal ske via
tændingskontaktens ACC stik.
4 5
Vedpak 98DK_Version 5_010909
160775
KONTROLKABLER:
Fordeling af ledere i multistikket
FARVE
Rød
Sort
Hvid
Blå
Orange
Gul
FUNKTION
Batteri+
(DC 9.6-DC32V.)
Stelforbindelse
Parkering
Bak gear
Kamera 2
Kamera 1
BEMÆRKNINGER
Aktiv stelforbindelse, tillader AV-visning. Kan
evt sættes i forbindelse med håndbremsen,
for at forhindre brug af DVD under kørsel.
Aktiv plus. Forbindes til baklyskontakt.
Aktiv plus. Forbindes evt. til afviserkontakt.
Aktiv plus. Forbindes evt. til afviserkontakt.
SKÆRMBILLEDE
Aktivering af ”triggerkabler” til bak, højre eller venstre overskriver andre valg af skærmbilleder og viser det aktiverede
kameras billede.
Efter at have aktiveret håndbremsen er det nødvendigt at trykke på ”source” knappen for at hente AV billede.
(Gælder kun ved korrekt tilsluttet hvid ledning til håndbremsekontakten).
Undgå at tilslutte den røde
ledning direkte til batteriet,
det kan i værste fald være
anledning til at monitoren
ødelægges. Korrekt
tilslutning skal ske via
tændingskontaktens ACC stik.
Jump Source
Po we r
Menu
AV
Jump S our c e
Power
Menu
CAM R
Jump Sourc e
rewoP
Menu
AV
Jump Source
Power
Menu
CAM R
CAM R
CAM B
CAM A
CAM R
