EC-Rohrventilatoren – RR EC
Montage- und Betriebsvorschrift
DE

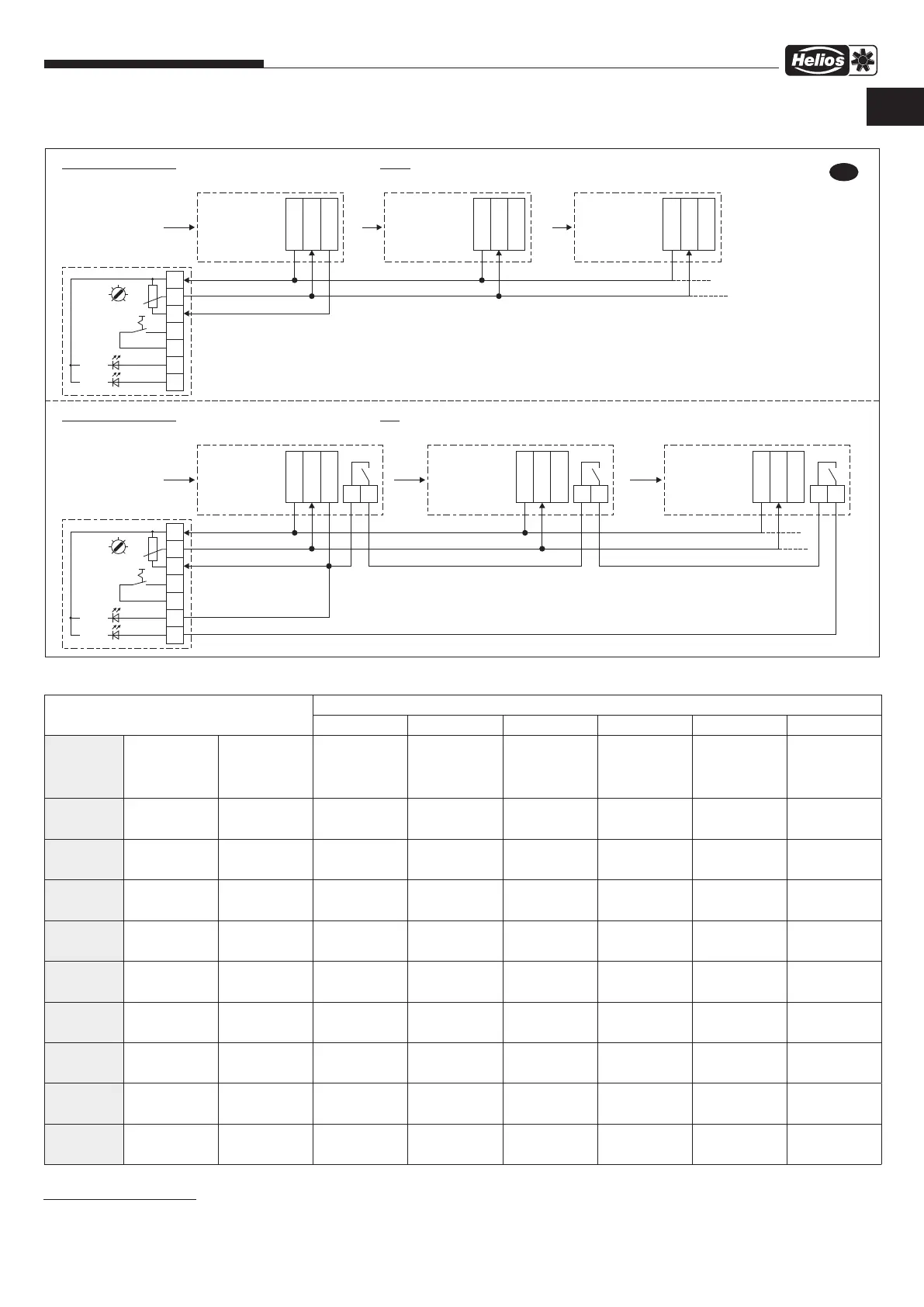

7.1.4 Anschluss-Prinzip SS-1035
PU/A 10
3
2
4
1
Potentiometer
min. Drehzahl
7
6
5
LED 1
LED 2
S 1
R 1
Anschluss-Prinzip: ohnePU/A 10 mit mehreren EC-Motoren LED Beschaltung, ohne Freigabe über Schalter
+10VDC
0-10V
GND
EC-Ventilator Nr. 1
Zuleitung,
Versorgung
Ventilator
1~ / 3~
max. 24V !
GND
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
+10VDC
0-10V
GND
EC-Ventilator Nr. 2
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
+10VDC
0-10V
GND
EC-Ventilator Nr. 3
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Achtung ! Parallel Schalten der +10VDC nicht erlaubt !
Benötigter Gesamtstrom im Beispiel
= Poti Strom + Bürdenstrom aller Ventilatoren
= 1,27mA + 3 x 0,33mA = 2,26mA
PU/A Poti Bürde
= 7,9-16,5kOhm
bei 10V
= 1,27-0,6mA
(abhängig vom min. Poti)
Maximal mögliche Ventilator Anzahl (gleiche Typen) mit den Beispielventilatoren
= Max. Ausgangsstrom des 1. Ventilators - Poti Strom / Bürdenstrom eines Ventilators
= (10mA - 1,27mA) / 0,33mA = 26,45 = max. 26 Ventilatoren
PU/A 10
3
2
4
1
Potentiometer
min. Drehzahl
7
6
5
LED 1
LED 2
S 1
R 1
Anschluss-Prinzip: mitPU/A 10 mit mehreren EC-Motoren LED Beschaltung über Relais (Schließer), ohne Freigabe über Schalter
+10VDC
0-10V
GND
EC-Ventilator Nr. 1
Zuleitung,
Versorgung
Ventilator
1~ / 3~
max. 24V !
GND
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Achtung ! Parallel Schalten der +10VDC nicht erlaubt !
Benötigter Gesamtstrom im Beispiel
= Poti Strom + LED Strom + Bürdenstrom aller Ventilatoren
= 1,27mA + 6mA + 3 x 0,33mA = 8,26mA
PU/A Poti Bürde
= 7,9-16,5kOhm
bei 10V
= 1,27-0,6mA
(abhängig vom min. Poti)
Maximal mögliche Ventilator Anzahl (gleiche Typen) mit den Beispielventilatoren
= Max. Ausgangsstrom des 1. Ventilators - Poti Strom - LED Strom / Bürdenstrom eines Ventilators
= (10mA - 1,27mA - 6mA) / 0,33mA = 8,27 = max. 8 Ventilatoren
Relais
+10VDC
0-10V
GND
EC-Ventilator Nr. 2
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Relais
+10VDC
0-10V
GND
EC-Ventilator Nr. 3
Ausgang:
10 V / 10mA
0-10V Eingangsbürde:
0,33 mA
Relais
LED = 6mA
85278 001 SS-1035 09.01.19
D
7.2 Technische Daten der Steuereingänge
8.0 Instandhaltung und Wartung
m
Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag.
Vor allen Instandhaltungs- und Wartungsarbeiten Ventilator allpolig vom Netz trennen und gegen Wiederein-
schalten sichern!
Anzahl möglicher Ventilatoren mit
PU / A PU / A SU / A-3 10 EUR EC ETR / DER ETR / DER
Type Poti-Versorgung
in V / mA
Steuer / Sollwert-
eingang in V / A
(Bürde)
aus der 10 V Ven-
tilator-Versorgung
(ohne PU/A LED)
aus der 10 V Ven-
tilator-Versorgung
(mit PU/A LED)
aus der 10 V
Ventilator
Versorgung
aus der 10 V
EUR EC
Versorgung
aus der 10 V
Ventilator
Versorgung
EDR / ETR Versor-
gung mit externem
Netzgerät NG24
RR EC 100 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 125 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 160 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 200 A 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 200 B 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 250 A 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 250 B 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 315 A 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
RR EC 315 B 10 V / 10 mA 0-10 V / 1,0 mA
(Ri = 10 kOhm)
8 2 8 10 nicht möglich 10
KAPITEL 8
INSTANDHALTUNG UND
WARTUNG
