EC - Ventilateurs centrifuges de gaine – RR EC
Notice de montage et d'utilisation
6.3 Raccordement électrique / Mise en service
m
Risque d’électrocution au contact des parties sous tension.
Faire le raccordement hors de toute tension !
m
Temps d'attente d'au moins 5 minutes!
De par l'utilisation de condensateurs, il y a danger de vie par contact direct des parties principales sous tensio
n
et ce, même après arrêt du ventilateur. L'accès à la boîte à bornes n'est autorisé qu'après coupure totale de
l'alimentation de l'appareil et en respectant un délais d'attente de 5 minutes.
m AVERTISSEMENT!
La rotation libre de la turbine peut pincer les doigts.
S’assurer de la protection contre tout contact avant la mise en service !
– Les raccordements électriques et la 1ère mise en service ne doivent être effectués que par un électricien
habilité et selon les plans de raccordement.
– Les normes nationales, les conditions de sécurité et les réglementations (DIN EN VDE 0100 par ex.) sont à respecter
et à appliquer impérativement !
– Un disjoncteur/interrupteur de révision, avec une ouverture de contact de 3 mm min. (VDE 0700 T1 7.12.2 / EN
60335-1) est impératif !
– Les données de la forme du réseau, de la tension et de la fréquence doivent correspondre à celles indiquées sur la
plaque signalétique.
– Vérifier l’étanchéité du câble raccordement et le serrage des fils.
– Ne pas utiliser de presse-étoupes en métal lors du raccordement à la boîte à borne synthétique.
– Introduire les câbles de sorte qu’aucune entrée d’eau ne puisse s’insérer.
– Vérifier l’utilisation conforme du ventilateur.
– Comparer la tension du réseau avec les performances indiquées sur la plaque signalétique.
– Vérifier la stabilité du ventilateur et la conformité de l’installation électrique.
– Toutes les parties (vis, écrous et grille de protection inclus) doivent être fixées fermement. Ne desserrer aucune vis !
– Vérifier la rotation libre de l’hélice.
Porter des gants de sécurité lors de la vérification de la libre rotation de la turbine !
– Quand la turbine est actionnée manuellement, les aimants permanents provoquent une légère résistance, et ce, pour
des raisons techniques. Il ne d'agit pas d'un dysfonctionnement.
– Comparer la valeur du courant absorbé avec les performances indiquées sur la plaque signalétique.
– Contrôler le raccordement du câble de protection.
Si un dispositif de protection est intégré dans le raccordement du ventilateur EC, les spécificités suivantes doivent être
prises en compte :
Type A ou B avec un courant différentiel de 30 mA.
Le ventilateur EC a un courant de fuite <= 3,5 mA, selon DIN EN 50178 Fig. 4.
6.4 Utilisation
Afin de garantir le fonctionnement optimal du ventilateur, vérifier régulièrement les points suivants :
– Apparition de poussières et de saletés dans l’enveloppe et sur le moteur et la turbine.
– Rotation libre de l’hélice. Porter des gants et des chaussures de protection lors de la vérification !
– Apparition de vibrations et de bruits.
En cas de fortes vibrations ou bruits, procéder à une maintenance de l’appareil, selon la section de la section 8.
FR

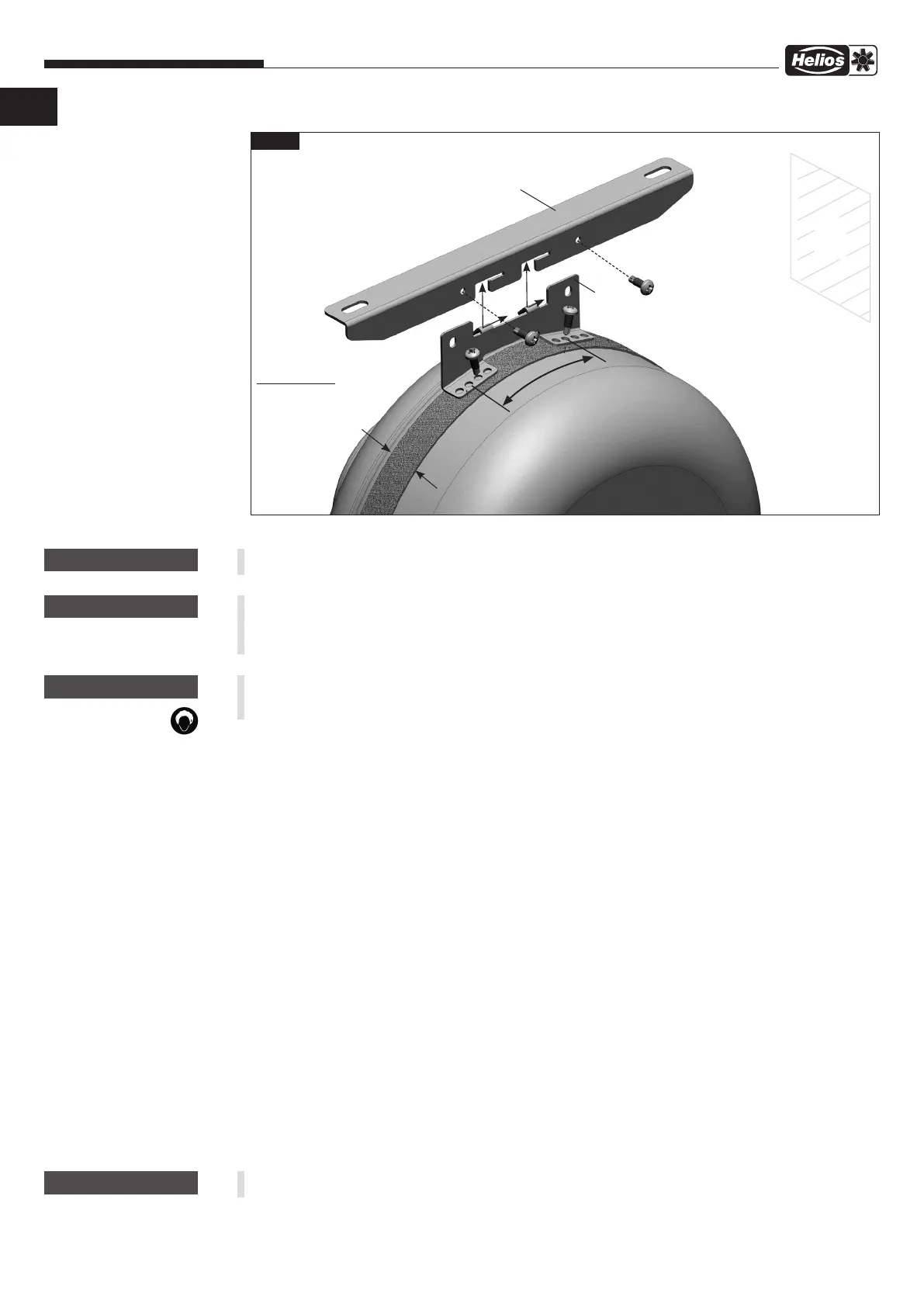

Wand
Wall
Mur
ò
ù
4x Bohrschrauben
4x Self-tapping screws
4x vis autoforeuses
Montagekonsole für Wand oder Deckenmontage
Mounting rail for wall or ceiling suspension
Rail support pour montage au mur ou au plafond
Winkel
Bracket
Console
V
Schraubenposition V, je nach
Baugröße des Ventilators wählen.
Screw position V, choose depending
on the size of the fan.
Position des vis V, à déterminer
selon taille du ventilateur.
schraffierter Bereich:
hatched area:
Zone hachurée:
- Montagezone für Winkel
- Assembly area for
bracket
- Zone de montage
pour console
ù
ò
Fig. 4
