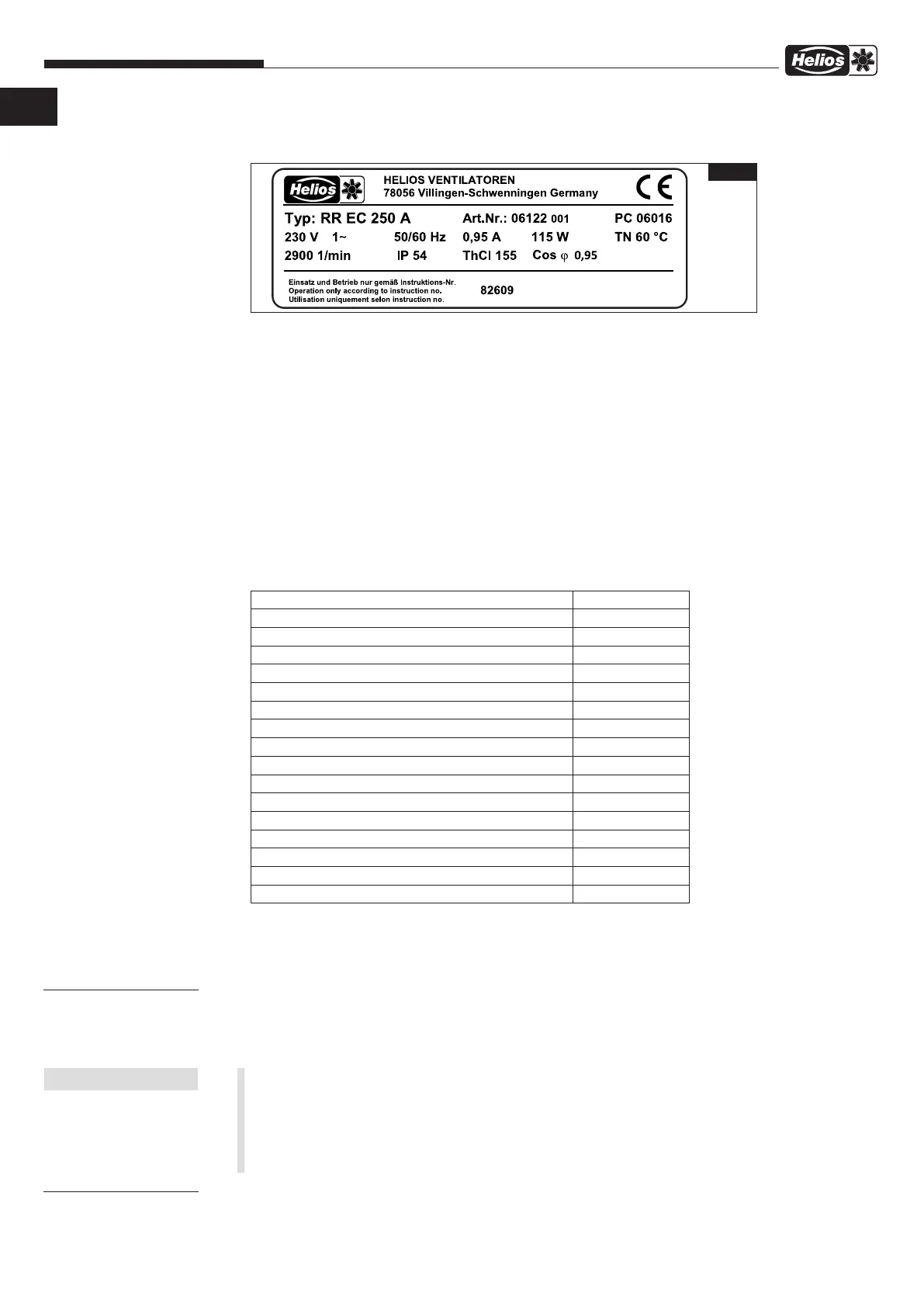

3.1 Typenschild
Beispiel:
Zeichenschlüssel Typenschild Ventilator:
Art.-Nr., SNR (Seriennummer) und PC (Produktionscode) Nummer identifizieren den Ventilator eindeutig.
3.1.1 Motortypenschild
Technische Daten des Motors sind dem Motortypenschild zu entnehmen!
3.2 Zubehör
Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell
auftretende Schäden unterliegen nicht der Gewährleistung.
Rohrsystem:
Sämtliche Helios Systemkomponenten sind auf Normrohr-Ø abgestimmt. Es können, z.B. starre Wickelfalzrohre, fle-
xible Aluminium- oder auch Kunststoffrohre eingesetzt werden. Bei mehr als zwei Geschossen sind jedoch die Brand-
schutzbestimmungen zu beachten.
4.0 Funktionsbeschreibung RR EC
Die Rohrventilatoren RR EC sind mittels 0-10 V Steuerspannung stufenlos drehzahlsteuerbar. Geeignete Potentio-
meter (Type PU/A 10), Dreistufen-Schalter (Type SU/A) werden im Helios Zubehörprogramm angeboten.
Stufenlose Drehzahlregelung ist mit Universal-Regelsystem (Type EUR EC) möglich. Alternativ kann der elektronische
Differenzdruck-/Temperatur-Regler EDR / ETR eingesetzt werden.
m
Ein / Aus-Schalten:
Häufiges Ein- und Ausschalten von EC-Ventilatoren kann über den 0-10 V Steuereingang bzw. typenab-
hängig über den Freigabeeingang durchgeführt werden. Dies ist für die Elektronik schonend und sorgt für
eine lange Lebensdauer. Ein Steuern über die Netzversorgung (Aus/Ein) wird nicht empfohlen. Generell
muss beim Netz Aus/Einschalten ein zeitlicher Abstand von mindestens 120 Sekunden eingehalten werden.
m
Bei Auftreten von starken Vibrationen und/oder Geräuschen ist eine Wartung von einer Fachkraft laut
Kapitel 1.4 durchzuführen.
5.0 Benutzer-Wartung
Die Radial-Rohrventilatoren RR EC sind wartungsfrei, es ist keine Benutzer-Wartung vorgesehen.
Befestigungs-Verbindungsmanschette BM..
Montagekonsole MK..
Rohrverschlussklappe RSKK/RSK
Außenwandverschlussklappe VK..
Außenwandabdeckgitter G / RAG..
Schutzgitter SGR
Drehzahl-Potentiometer PU/A 10
Dreistufen-Schalter SU/A
Universal-Regelsystem EUR EC
Differenzdruck-/Temperatur-Regler EDR/ETR
Flexibler Telefonie-Schalldämpfer FSD..
Warmwasser-Heizregister WHR
Temperatur-Regelsystem für Warmwasser-Heizregister WHST.. / WHS HE..
Elektro-Heizregister EHR-R..
- mit integrierter Temp.-Regelung EHR-R TR
Temperatur-Regelsystem für EHR-R.. EHS
Luftfilterbox LFBR..
KAPITEL 4
FUNKTION
m
HINWEIS
KAPITEL 5
BENUTZER-WARTUNG
4
EC-Rohrventilatoren – RR EC
Montage- und Betriebsvorschrift
DE
Abb.1
ò Herstelleradresse
ù Kennzeichnung der Ventilatoren:
CE = CE-Zeichen
ä Ausführung:
RR EC = Typenbezeichnung
250 = Baugröße
ë Artikelnummer
ö Produktionscode / Herstelljahr
ü Nennspannung bzw. Spannungsbereich / Frequenz
Å Nennstrom
î aufgenommene Leistung
Ø max. Fördermitteltemperatur bei Nennbetrieb
Æ Nenndrehzahl
Schutzart / Motorisolationsklasse / Kosinus
Montage- u. Betriebsvorschrift/Druckschriftnummer
ò ù
ä ë
ü
ö
Å î Ø
Æ
