EC - Ventilateurs centrifuges de gaine – RR EC
Notice de montage et d'utilisation

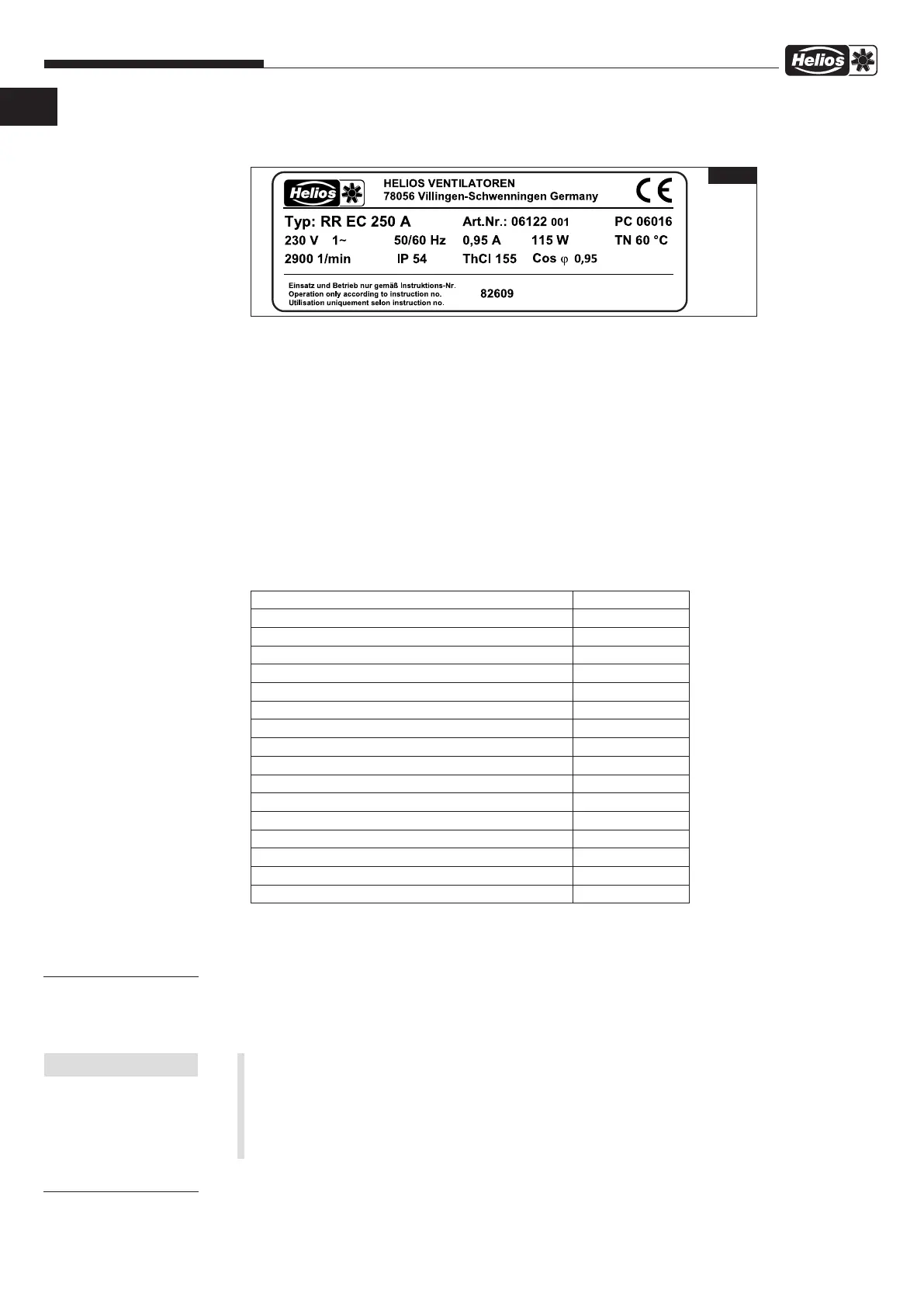

3.1 PLAQUE SIGNALÉTIQUE
Exemple:
Légende de la plaque signalétique du ventilateur :
Le numéro d’article, le SNR (numéro de série) et le PC (code de production) permettent d’identifier le ventilateur.
3.1.1 Plaque signalétique du moteur
Les données techniques du moteur sont indiquées sur la plaque signalétique du moteur.
3.2 Accessoires
L’utilisation d’accessoires non conseillés ou proposés par Helios n’est pas permise. Les dégâts causés par cette
mauvaise utilisation ne sont pas inclus dans la garantie.
Système de gaine :
L’ensemble des composants Helios correspond aux normes de diamètres de gaine standards. Elles peuvent être en tôle
d’acier, en aluminium flexible, en synthétique, etc. Il faut veiller aux normes de sécurité lorsqu’il y a plus de deux niveaux
.
4.0 Description des fonctionnalités du RR EC
Les ventilateurs de gaine RR EC sont régulables par variation progressive de vitesse par signal 0-10 V. Les potentio-
mètres (type PU/A10) et commutateurs 3 étages (type SU/A) adaptés, sont proposés en tant qu'accessoire. La varia-
tion de vitesse peut également se faire avec le régulateur électronique universel (type EUR EC). Alternativement, il est
possible d'utiliser les régulateurs électroniques de pression différentielle (EDR) ou de température (ETR).
m
Commutation :
Les ventilateurs EC peuvent être fréquemment mis en route ou arrêtés par le biais du signal 0-10 V ou via
l'entrée d'autorisation de mise en route (selon type).. Cela ménage l'électronique et garantit une longue
durée de vie. La commande par le biais de l'alimentation principale (marche/arrêt) est déconseillée. En
général, il est nécessaire de respecter un intervalle d'au moins 120 secondes entre l'arrêt et le redémar-
rage de l'appareil.
m
En cas de fortes vibrations et/ou bruits, une maintenance doit être effectuée par du personnel qualifié et
selon les instructions, section 1.4.
5.0 Maintenance utilisateur
Les ventilateurs centrifuges de gaine RR EC ne nécessitent pas de maintenance.
4
CHAPITRE 4
FONCTIONNALITES
CHAPITRE 5
MAINTENANCE
UTILISATEUR
Collier de fixation BM..
Pieds support MK..
Clapet anti-retour RSKK/RSK
Volet extérieur automatique VK..
Grille d’aération G / RAG..
Grille de protection SGR
Potentiomètre de vitesse PU/A 10
Commutateur 3 étages SU/A
Régulateur électronique universel EUR EC
Régulateur électronique pression diff. / température EDR/ETR
Gaine acoustique souple FSD..
Batterie eau chaude WHR
Kit de régulation pour batterie eau chaude WHR
WHST.. / WHS HE..
Batterie électrique EHR-R..
-avec régulation de température intégré EHR-R TR
Régulateur de température pour EHR-R..
EHS
Caisson filtre LFBR..
FR
m
REMARQUE
Fig. 1
ò Adresse du fabricant
ù Marquage du ventilateur :
CE = Marquage CE
ä Série :
RR EC = désignation du modèle
250 = Taille
ë N° de référence article
ö
Code de production / Année de fabrication
ü Tension / Fréquence
Å Courant nominal
î Puissance absorbée
Ø Temp.de fluide max. en fonctionnement nominal
Æ Vitesse nominale
Protection / Classe d'isolation du moteur / Cosinus
Notice de montage et d'utilisation / N° d'impression
ò ù
ä ë
ü
ö
Å î Ø
Æ
