Signaleingänge
Umschalter für High-Level und
Low-Level Eingangssignal
Levelregler für Eingangsempfindlichkeit
Regler für Bassanhebung bei 45 Hz
Frequenzeinstellregler für Hochpass
Umschalter für Hochpass - Linear -
Tiefpass/Bandpass
Frequenzeinstellregler für Tiefpass Power
on LED Anzeige
Protection LED Anzeige
Signalausgänge
6
7
8
9
10
11
12
13
14
15
13 25 4
Anschluss Massekabel
Anschluss Remoteleitung
Anschluss Batteriekabel
Sicherungen 2 x 25 Ampere
Lautsprecheranschlussklemme
1
2
3
4
5
10
6 7 8 9
15141211
13

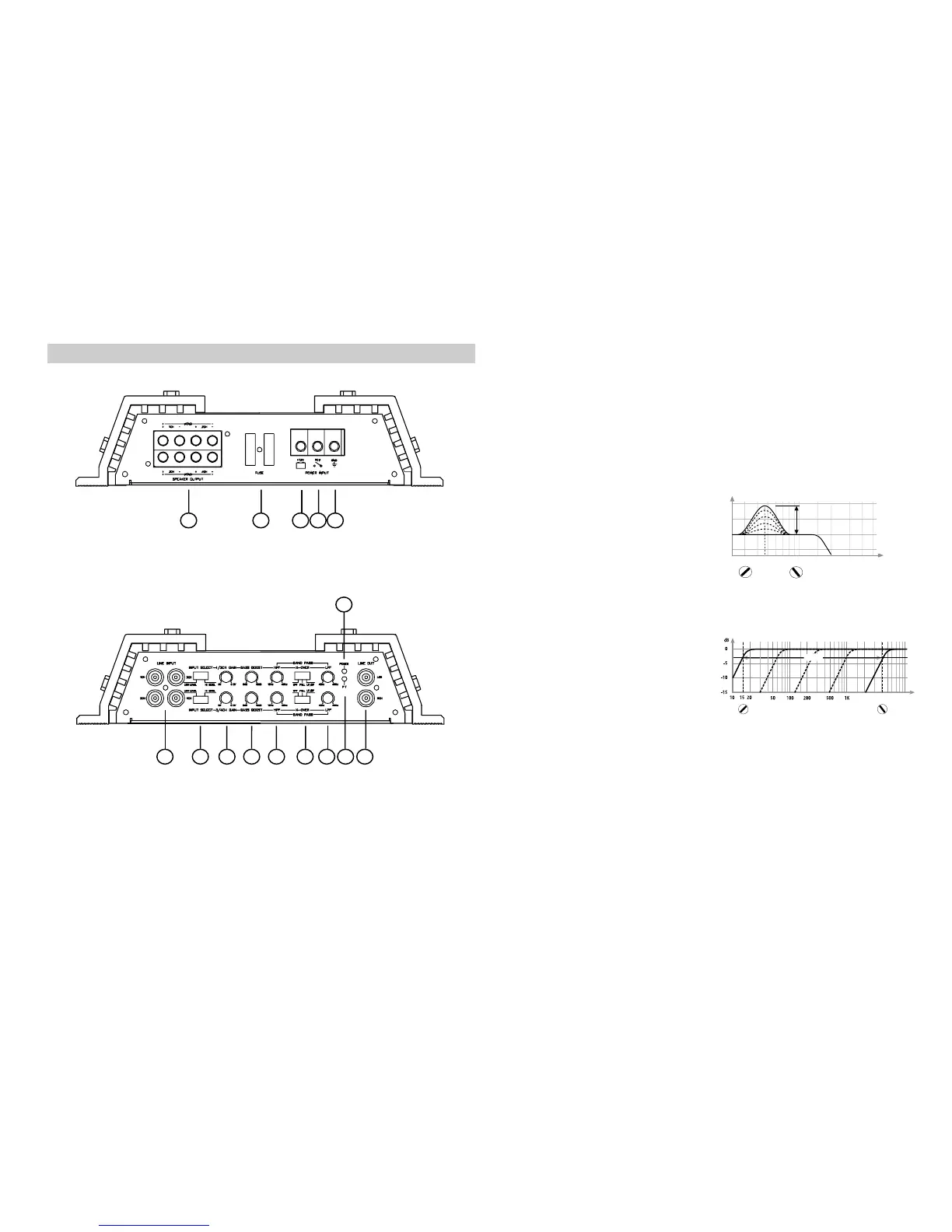

AUSSTATTUNG UND BEDIENELEMENTE DARK BLUE 4
1 Anschluss Massekabel
Das Massekabel sollte am zentralen Massepunkt (dieser
befindet sich dort wo der Minuspol der Batterie zum Metall-
chassis des Kfz geerdet ist) oder an einer blanken, von Lack-
resten befreiten Stelle des Kfz-Chassis angeschlossen werden.
2 Anschluss Remoteleitung
Die Remoteleitung wird mit dem automatischen Antennen-
anschluss des Steuergerätes (Radio) verbunden. Dieser ist
nur aktiviert, wenn das Steuergerät EIN-geschaltet ist. Somit
wird der Verstärker mit dem Steuergerät ein-und ausgeschaltet.
3 Anschluss Batteriekabel
Das +12V Versorgungskabel ist am Pluspol der Batterie
anzuschließen. Empfohlener Querschnitt: min. 10 mm
2
.
4 Sicherungen
Die Eingangssicherungen sind parallel geschaltet und schüt-
zen vor einem geräteinternen Fehler, d.h. die Anlage muß mit
einer zusätzlichen Sicherung in Nähe der Batterie (max. 30
cm entfernt) abgesichert werden. Die Sicherungswerte betra-
gen 1 x 30 Ampere für die Dark Blue 2 und 2 x 25 Ampere für
die Dark Blue 4.
5 Lautsprecheranschlussklemmen
Zum Anklemmen der Lautsprecherleitungen.
Anschlussdiagramme Seite: 4
Verbinden Sie niemals die Lautsprecherleitungen mit der
Kfz-Masse (Fahrzeugkarosserie). Dieses kann Ihren Verstär-
ker zerstören.
Achten Sie darauf, dass alle Lautsprecher-
systeme phasenrichtig angeschlossen sind, d.h. Plus zu Plus
und Minus zu Minus. Vertauschen von Plus und Minus hat
einen Totalverlust der Basswiedergabe zu Folge.Der
Pluspol ist bei den meisten Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal sollte 2 Ohm nicht unterschrei-
ten, da sonst eine zu hohe Wärmeentwicklung den Verstärker
zum Abschalten bringen kann.
6 Signaleingänge
Die Dark Blue Verstärker haben RCA-Anschlüsse zum
Kontaktieren von Cinchkabeln, die mit den Vorverstärker-
ausgängen der Line-Outputs des Steuergerätes oder eines
Vorverstärkers verbunden werden. Diese Anschlüsse sind
vergoldet um eine bessere NF-Übertragung zu gewährleisten.
7 Umschalter für High- und Low Level Signal
Mit diesem Schalter können die Eigangssignale von Low
Level (vom Headunit oder Vorverstärker) auf High Level
(Lautsprecherausgänge der Headunit) umgeschaltet werden.
In beiden Fällen dienen die Cinchbuchsen (RCA) als Signal-
eingänge.
8 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieser Regler kann die Eingangsempfindlichkeit der
Kanäle an die Ausgangsspannung des angeschlossenen
Steuergerätes angepaßt werden. Diese Regler sind keine
Lautstärkeregler, sondern dienen nur der Anpassung. Der
Regelbereich ist 200 mV bis 8 V.
9 Bassboost - Pegelregler zur Anhebung des Basssignals
Mit Hilfe dieses Reglers kann das Basssignal bei 45 Hz von
0 bis 18 dB angehoben werden.
10 Frequenzeinstellregler für den Hochpass
Regler zur Einstellung der Trennfrequenz von 15 Hz bis 4000 Hz
Hochpass: 15 - 4 kHz
11 Umschalter für HP/ Fullrange/ und TP/BP
Zur Umschaltung der internen, aktiven Frequenzweiche auf
Hochpass/ Fullrange (Linear) oder Tiefpass.
Wird dieser Schalter auf HPF ( Hochpass) gestellt, so kann
mit Hilfe des Reglers 10 die exakte Übernahmefrequenz für
den Hochpass eingestellt werden.
Bei Schalterstellung Full (Fullrange) ist die interne
Frequenzweiche nicht aktiv.
Bei Schalterstellung LP/BP (Tiefpass/Bandpass) ist der
Hochpass immer aktiv. Das heißt, es wird in jedem Fall ein
Bandpass gebildet. Mit dem Regler 10 wird der Hochpass
und mit dem Regler 12 der Tiefpass eingestellt. So kann
jeder beliebige Bandpass zwischen 15Hz und 4000 Hz einge-
stellt werden.
