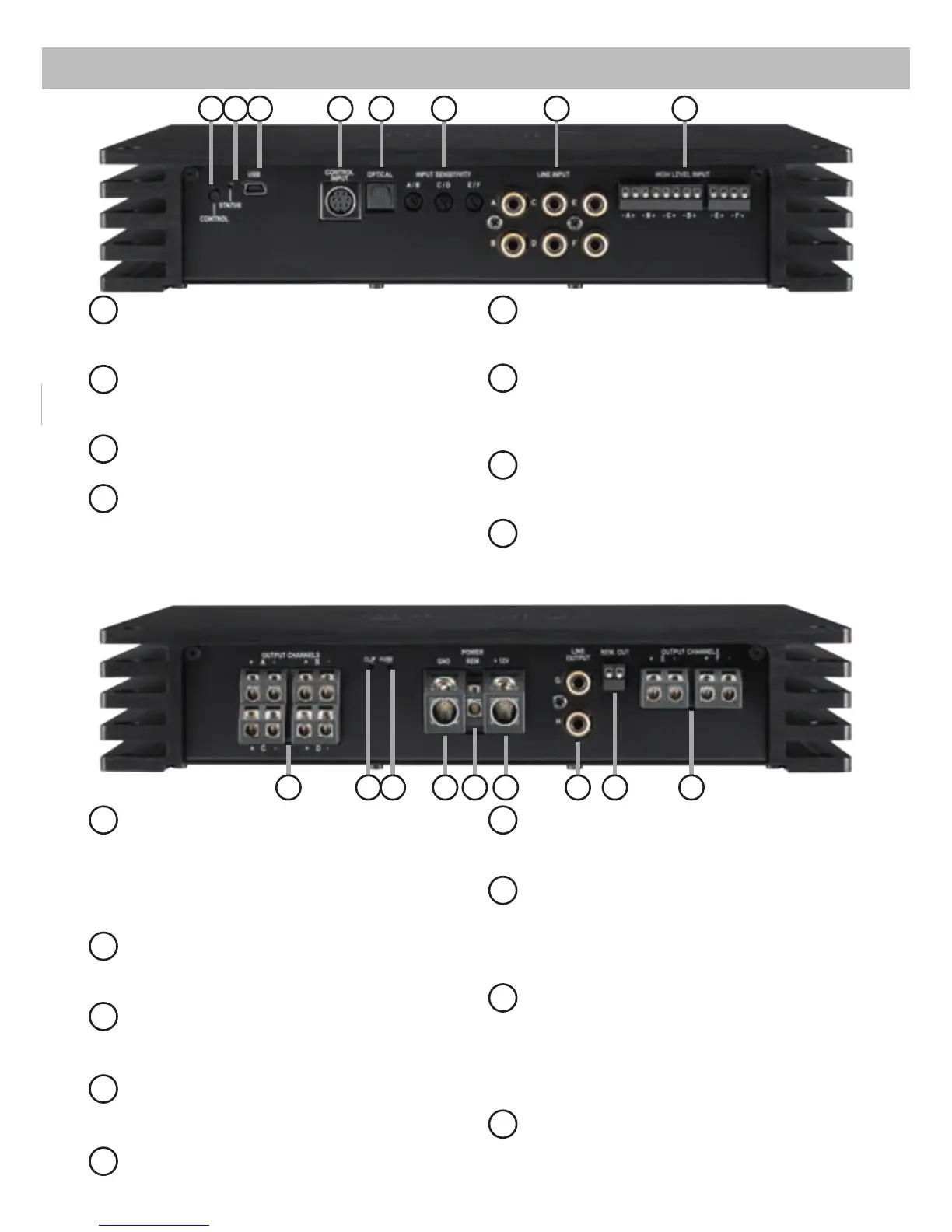

Anschluss- und Bedienelemente
3
9
Output Channels A - D
Lautsprecherausgänge A - D für den An-
schluss von Lautsprechersystemen. Die Ka-
näle A und B dürfen minimal mit 4 Ohm bela-
stet werden, alle anderen Kanäle sind 2 Ohm
stabil.
10
Clipping LED
Diese LED leuchtet rot, wenn einer der Ana-
logeingänge übersteuert wird.
11
Fuse
LED zur Anzeige einer defekten Sicherung
im Gerät.
12
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
13
REM
Anschluss für die Remoteleitung.
14
+12 V / +24 V
Anschluss für das Versorgungsspannungs-
kabel +12 V / +24 V der Batterie.
15
Line Output
Vorverstärkerausgänge zum Anschluss
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
(Rem Out) verwendet werden.
16
Rem Out
Der Remote-Ausgang dient zum Einschalten
weiterer Verstärker. Dieser Ausgang muss
bei Verwendung des Line Output / der Cinch-
Ausgänge genutzt werden. Beide Anschlüs-
se sind intern parallel geschaltet.
17
Output Channels E - F
Lautsprecherausgänge E und F für den An-
schluss von Lautsprechersystemen. Diese
Kanäle sind 2 Ohm stabil.
9 10 11 12 13 14 15 16 17
1 432 5 6 7 8
1
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
2
Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an
.
3
USB Eingang
Dient zum Anschluss an den Computer.
4
Control Input
Multifunktionsanschluss - dient zum An-
schluss einer Fernbedienung und weiterem
HELIX Zubehör.
5
Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
6
Input Sensitivity
Regler zum Einstellen der Eingangsempnd-
lichkeit des Line und Highlevel Inputs für die
einzelnen Stereo-Kanäle.
7
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
8
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
