HELIX ULTIMATE P SIX DSP

4

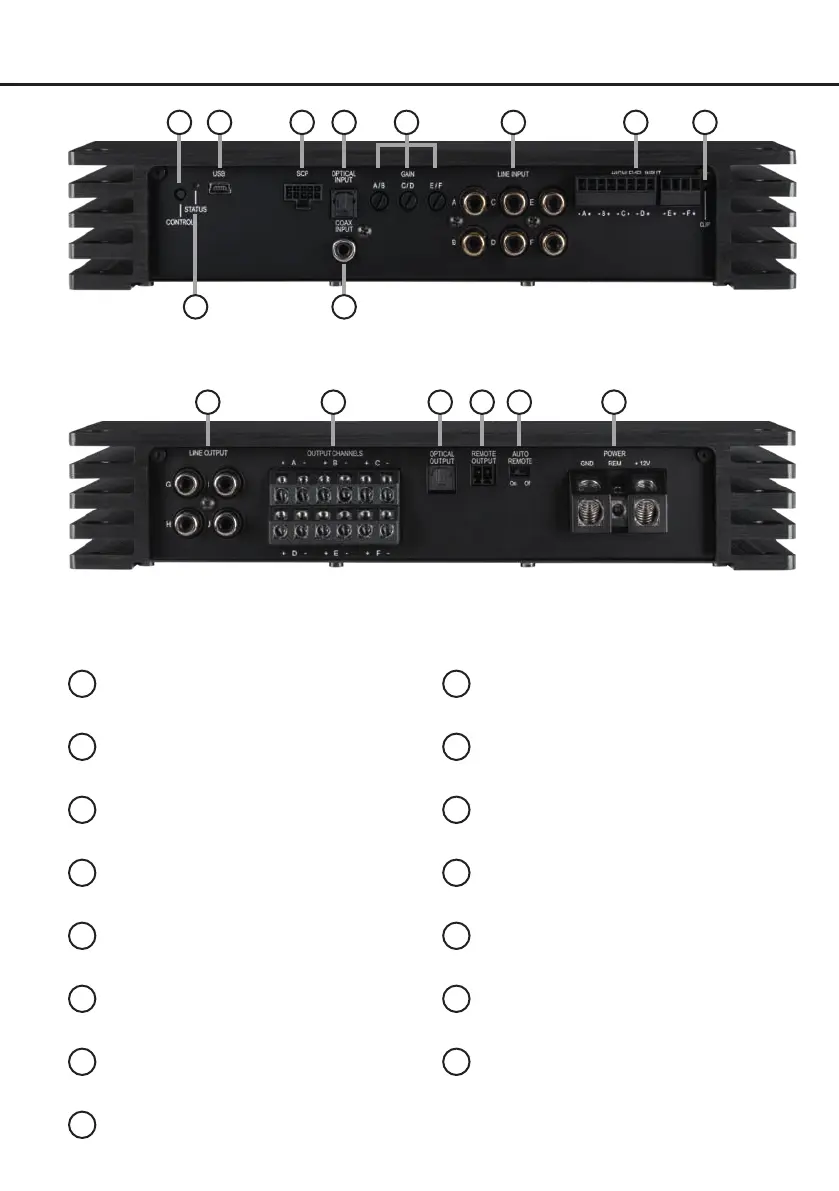

Anschluss- und Bedienelemente
1
3
62 7
1
Control Taster
Seite 11, Punkt 3
2
USB Eingang
Seite 7, Punkt 7
.
3
SCP (Smart Control Port)
Seite 11, Punkt 4
4
Digitaleingänge (Coaxial & Optical)
Seite 6, Punkt 4
5
Gain-Regler
Seite 8, Punkt 8
6
Lowlevel-Vorverstärkereingänge
Seite 6, Punkt 2
7
Highlevel-Lautsprechereingänge
Seite 6, Punkt 3
8
Clipping LED
Seite 11, Punkt 1
9
Status LED
Seite 11, Punkt 2
10
Vorverstärkerausgänge
Seite 10, Punkt 13
11
Lautsprecherausgänge
Seite 9, Punkt 11
12
Optischer Digitalausgang
Seite 10, Punkt 14
13
Remote-Ausgänge
Seite 9, Punkt 12
14
Auto Remote-Schalter
Seite 7, Punkt 5
15
Anschluss Stromversorgung & Remote
Seite 7, Punkt 6
