10

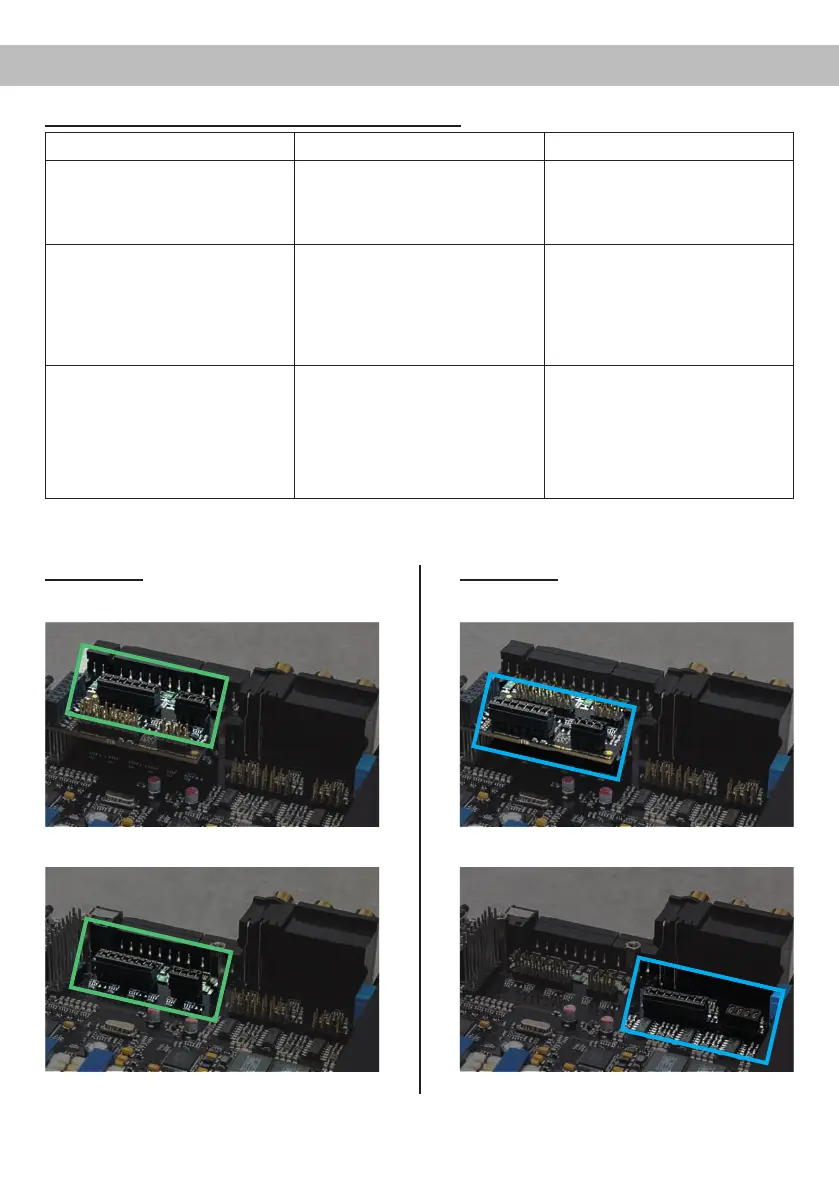

Einstellungsbeispiele für die Eingangsempndlichkeit:
Quelle Jumper positionen
Position Gain-Regler (10)
OEM-Radio 4- bis 6-kanalig
Bis 25 Watt Sinusleistung pro Kanal
an 4 Ohm bzw. bis 50 Watt Sinuslei-
stung pro Kanal an 2 Ohm
Werkseitige Jumperpositionen
(siehe Abb. 1)
11 V (Auslieferungszustand)
OEM-Radio mit Zusatzverstärker
4- bis 12-kanalig
Größer 25 Watt bis 200 Watt Sinus-
leistung pro Kanal an 4 Ohm bzw.
bis 100 Watt Sinusleistung pro Kanal
an 8 Ohm
Erweiterter Stellbereich
(siehe Abb. 2)
Typischerweise Linksanschlag
Nachrüstradio 4- bis 6-kanalig
mit Vorverstärkerausgang
Werkseitige Jumperpositionen
(siehe Abb. 1)
Typischerweise Auslieferungszu-
stand (3 V);
bei Radios mit 4 Volt Ausgangs-
spannung Linksanschlag;
Radios mit 1 Volt Ausgangs-
spannung Rechtsanschlag
Abbildung 1:
Abbildung 2:
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX-Fachhändler.
Jumper J 1 & J 2 Jumper J 1 & J 2
Jumper J 3 & J 4
Jumper J 3 & J 4
J 3
J 4
J 1
J 2
J 3
J 4
J 1
J 2
Einbau und Installation
