5
Input). Der Wertebereich kann durch Umstecken
von Jumpern im Geräteinneren verändert werden.
Alternativ kann die Einstellung der Eingangsemp-
ndlichkeit mit Hilfe der DSP PC-Tool Software vor-
genommen werden.

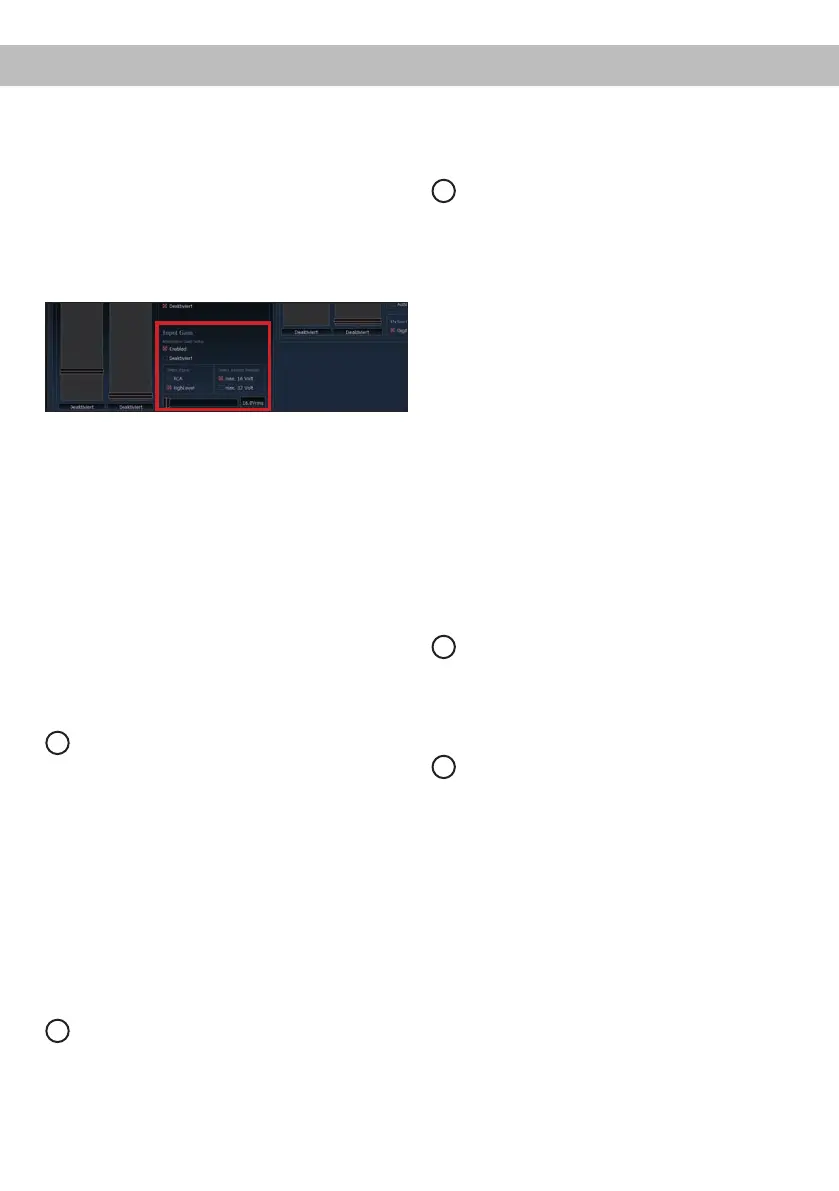

Dazu muss die Funktion jedoch zuerst im Tab
Signalverwaltung“ des DCM-Menüs aktiviert und
konguriert werden (siehe nachfolgendes Bild).
Wichtig: Sobald eine Eingangsempndlichkeit
zwischen 11 V und 32 V eingestellt wird, müssen
die Jumper im Inneren des Geräts zwingend vor
der ersten Inbetriebnahme auf den erweiterten
Stellbereich gesteckt werden (siehe Seite 6,
Punkt 4; Einstellung der Eingangsempndlich-
keit). Eine Missachtung kann zu Schäden am
Verstärker führen.
Achtung: Es ist dringend notwendig, die Ein-
gangsempndlichkeit der V TWELVE DSP an die
Signalquelle anzupassen, um Schäden am Verstär-
ker zu vermeiden.
11
Output Channels
Diese Anschlüsse dienen als Lautsprecherausgän-
ge. Die Impedanz der Lautsprecher darf 2 Ohm
nicht unterschreiten.
Achtung: Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme mit der DSP PC-Tool Software
die grundlegenden Einstellungen im Verstärker vor-
zunehmen.
Eine Missachtung kann zur Zerstörung der ange-
schlossenen Lautsprecher führen. Gerade bei voll-
aktiven Systemen besteht diese Gefahr.
12
GND
Das Massekabel sollte am zentralen Massepunkt
(dieser bendet sich dort wo der Minuspol der Bat-
terie zum Metallchassis des Kfz geerdet ist) oder an
einer blanken, von Lackresten befreiten Stelle des
Kfz-Chassis angeschlossen werden. Der empfohle-
ne Querschnitt beträgt mindestens 16 mm².
13
REM
Der Remote-Eingang dient zum Einschalten der
V TWELVE DSP, sofern die am Highlevel-Eingang
angeschlossene Signalquelle die automatische
Einschaltung nicht aktiviert oder der Verstärker
bewusst nur über ein Remote-Signal ein- und aus-
geschaltet werden soll. Die Remoteleitung wird
mit dem Remote-Ausgang / Antennenanschluss
des Steuergerätes (Radio) verbunden. Dieser ist
nur aktiviert, wenn das Steuergerät eingeschaltet
ist. Somit wird der Verstärker mit dem Steuergerät
ein- und ausgeschaltet. Dieser Eingang muss nicht
belegt werden, wenn der Hochpegel-Lautsprecher-
eingang (Highlevel Input) benutzt wird. Wie Sie die
automatische Einschaltung über den Hochpegel-
Lautsprechereingang der V TWELVE DSP deakti-
vieren können, ist unter Punkt 7 „Konguration des
Remote-Eingangs“ auf Seite 9 nachzulesen.
14
+12 V
Das +12 V Versorgungskabel ist am Pluspol der
Batterie anzuschließen. Der empfohlene Quer-
schnitt beträgt mindestens 16 mm².
15
Line Output
Prozessierter 2-Kanal Vorverstärkerausgang zum
Anschluss von zusätzlichen Verstärkern. Die
maximale Ausgangsspannung beträgt 3 Volt RMS.
Wenn Sie diesen Ausgang verwenden, ist es zwin-
gend erforderlich, den Remote-Ausgang (Rem
Out) zum Einschalten des / der an den Line Out-
put angeschlossenen Verstärker zu verwenden,
da ansonsten Störsignale auftreten können. Der
Remote-Ausgang schaltet sich automatisch wäh-
rend des „Power Save Modus“ sowie bei einem
Software-Update ab. Die Ausgänge können in der
DSP PC-Tool Software den Eingängen beliebig zu-
geordnet werden.
