7
4 - 16 Volt; Cinch 1 - 4 Volt).
Sofern Ihre Signalquelle jedoch zwischen
11 und 32 Volt Eingangsspannung liefert –
beispielsweise wenn ein OE-Verstärker als
Signalquelle dient – müssen alle vier Jumper im
Inneren des Geräts zwingend und umgehend
auf den erweiterten Stellbereich (Hochpegel 8 -
32 Volt; Cinch 2 - 8 Volt) gesteckt werden.
In diesem Fall muss das Gerät geönet werden.
Dazu entfernen Sie zunächst die vier Schrau-
ben (zwei Inbus- und zwei Kreuzschlitzschrau-
ben) des Seitenblechs mit dem USB Eingang
und nehmen dieses ab. Ziehen Sie nun das
Bodenblech zur Seite heraus. Sie haben nun
Zugri auf die Jumper der Kanäle G bis L (J 1 &
J 2).

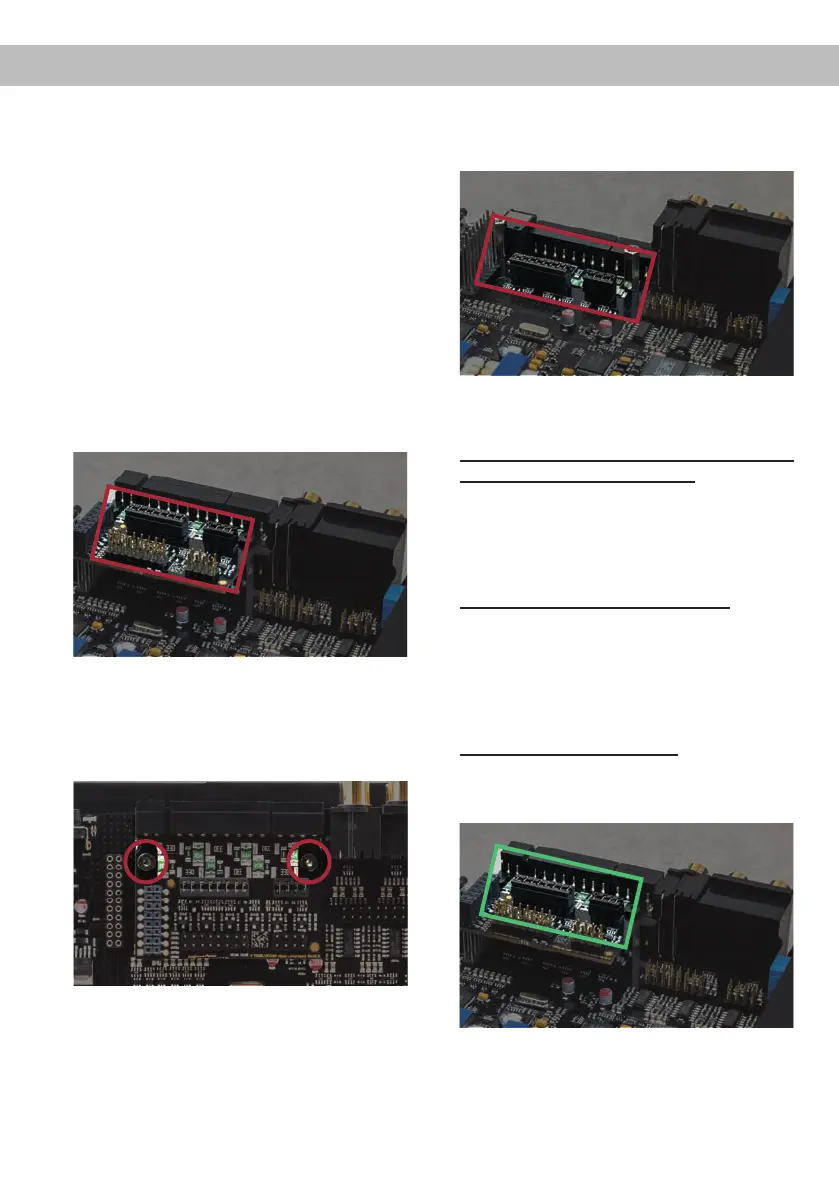

Die Jumper der Kanäle A bis F benden sich
unter der Highlevel-Erweiterungsplatine. Um
Zugri auf diese zu erhalten gehen Sie wie folgt
vor:
1. Lösen Sie die zwei Inbusschrauben.
2. Ziehen Sie die Platine nach oben hin ab. Sie
haben nun Zugri auf die Jumper der Kanäle
A bis F (J 3 & J 4).
Um die Position eines Jumpers zu ändern, zie-
hen Sie diesen einfach nach oben hin ab und
stecken ihn auf die gewünschte Position.
Achten Sie darauf, dass der Jumper vollständig
und nicht versetzt eingesteckt ist.
Sollten Sie sich bzgl. der Ausgangsspannung
Ihrer Signalquelle nicht sicher sein, kontaktie-
ren Sie Ihren HELIX Fachhändler.
Übersicht Jumper-Steckpositionen:
Jumper 1 (J 1): Kanal G - J
Jumper 2 (J 2): Kanal K - L
Jumper 3 (J 3): Kanal A - D
Jumper 4 (J 4): Kanal E - F
Werkseitige Jumperpositionen:
Wertebereich: Highlevel 4 - 16 Volt
Cinch 1 - 4 Volt
J 1
J 2
J 3
J 4
J 1
J 2
