HIDROCONTROL R-DRIVE Series - System Diagram and Maintenance Menu; Typical System Diagram

33

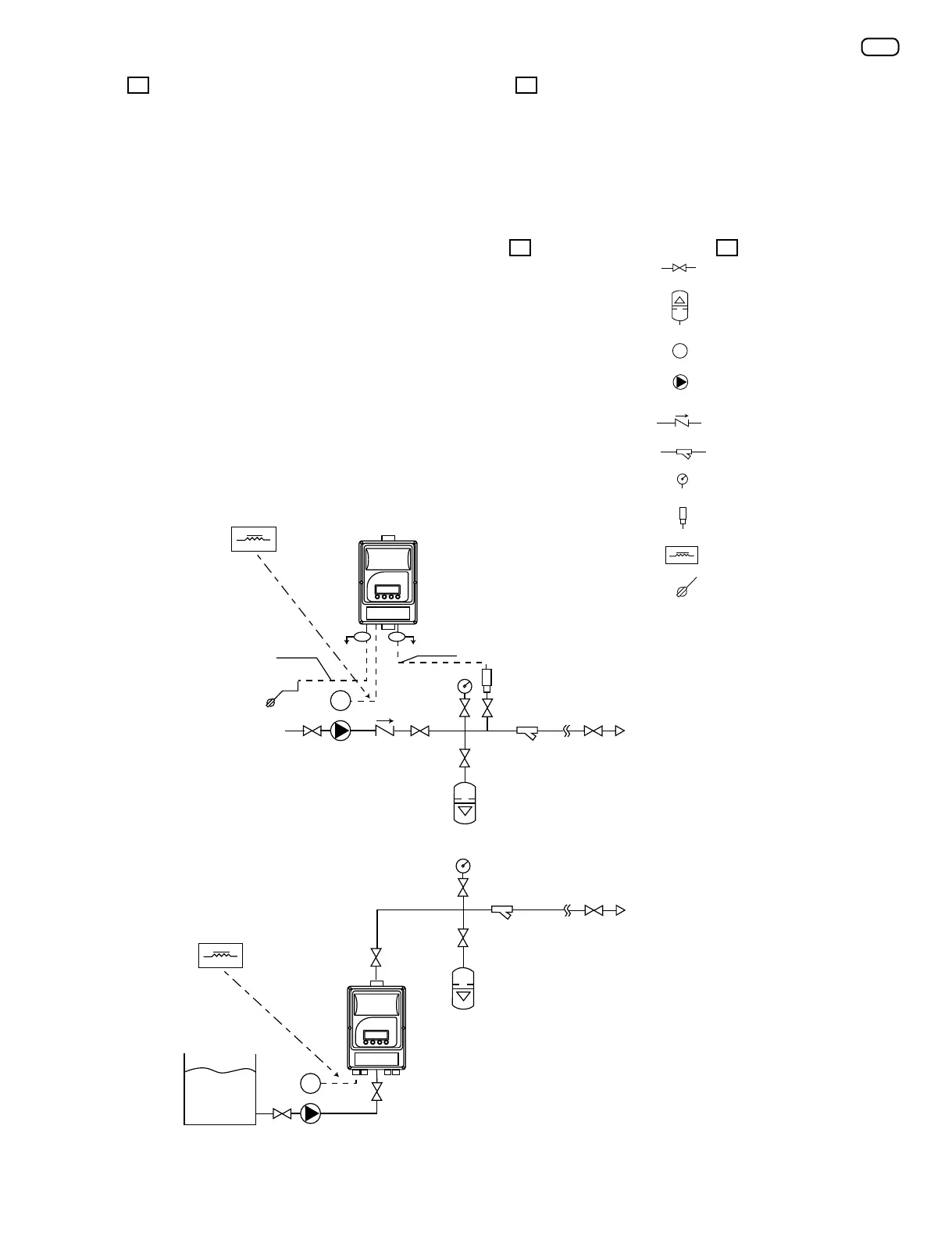

Diagrama típico de una
bomba de supercie
con un variador R-DRIVE
enfriado por aire.
Hereafter a typical
system diagram with
surface pump suction
head.
M
Máx.: 100 m
Máx.: 20 m
Filtro
L máx.
S
P
M
M
P
P
Filtro
S
L máx.
M
Máx.: 100 m
Máx.: 20 m
Filtro
L máx.
S
P
M
M
P
P
Filtro
S
L máx.
Válvula de compuerta
o de cierre
Shut of valve
Tanque de expansión Expansion vessel
Motor Electric motor
Bomba Pump
Válvula de retención Non return valve
Filtro Hydraulic filter
Manómetro Pressure gauge
Sensor de presión Pressure transmitter
Inductancia de
compensación
Impedance coil
Flotante Float switch
ES
ES
EN
EN
