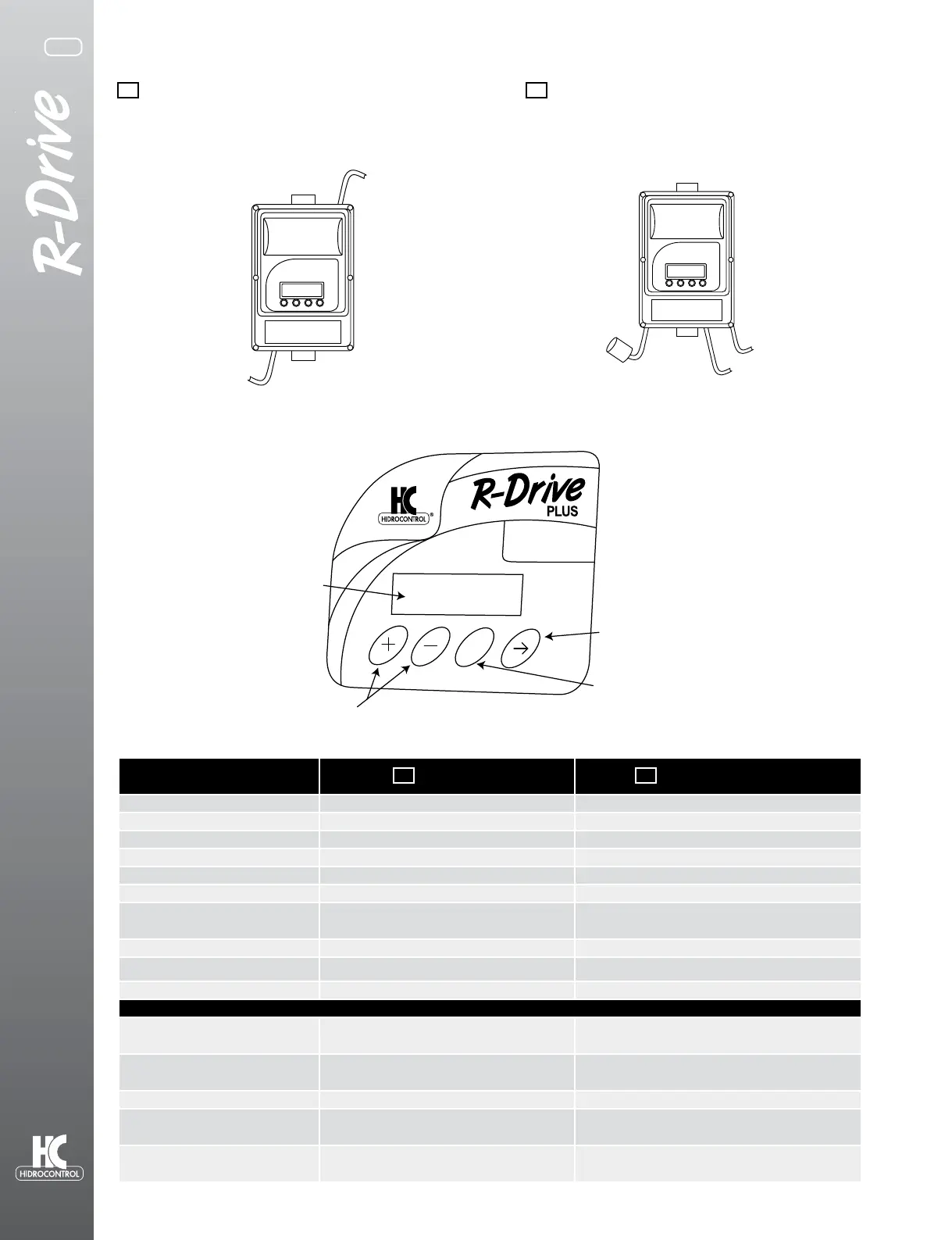

Instalación eléctrica Electrical Installation
Diagrama a modo de ejemplo, para obtener más detalles e
instrucciones, consulte la sección “Uso y Funcionamiento”
Hereafter a scheme, as example, for more details and
warnings see the section “Functioning and Use
Alimentación de voltaje
Power supply
Bomba
Pump
Alimentación de voltaje
Power supply
Bomba
Pump
Transductor de presión
Pressure sensor
DESCRIPCIÓN DE LA
PANTALLA R-DRIVE
SCREEN DESCRIPTION
OF R-DRIVE
ENTER
Flecha de desplazamiento
Scrolling Arrow
ENTER guardar un valor
ENTER buon to save the set value
+ y – aumenta o disminuye el valor a establecer.
Keys + and – increase or decrease the set values
Pantalla
Display LCD
2x16 char
Uso del teclado:
Keyboard use:
BOTON PULSADO
PRESS KEY
EFECTO OBTAINED EFFECT
+ Aumenta Increase
+ → Aumenta Rápidamente Fast increase
+ ENTER Aumenta muy rápidamente Very fast increase
- Disminuye Decrease
- → Disminuye Rápidamente Fast decrease
- ENTER Disminuye muy rápidamente Very fast decrease
ENTER
(2segundos/seconds)
Se guarda un valor en memoria (sólo
si ha introducido la contraseña)
Save in memory (only with password
entered)
→ Muestra el siguiente parámetro Show next parameter
ENTER → Muestra el parámetro anterior Show previous parameter
+ - Salida rápida en el menú Fast exit from the menu
En la pantalla principal – BY the main display
→
Visualiza el estado del Variador
R-DRIVE (modo Mul-bombeo)
Displays the parameters of each drive
(mode mulpump)
+
(5segundos/seconds)
Va al menú de mantenimiento Go to maintenance menu
→ ENTER Para pasar al menú extendido Go to extended menu
ENTER
Visualiza pico de corriente,la corriente
y potencia absorbida por la bomba
Displays pick current, current and Power
absorbed by the pump
-
(3segundos/seconds)
ON/OFF Bomba ON/OFF Pumps
ES
EN
ES EN
