28 Français 2048398
*2048398*

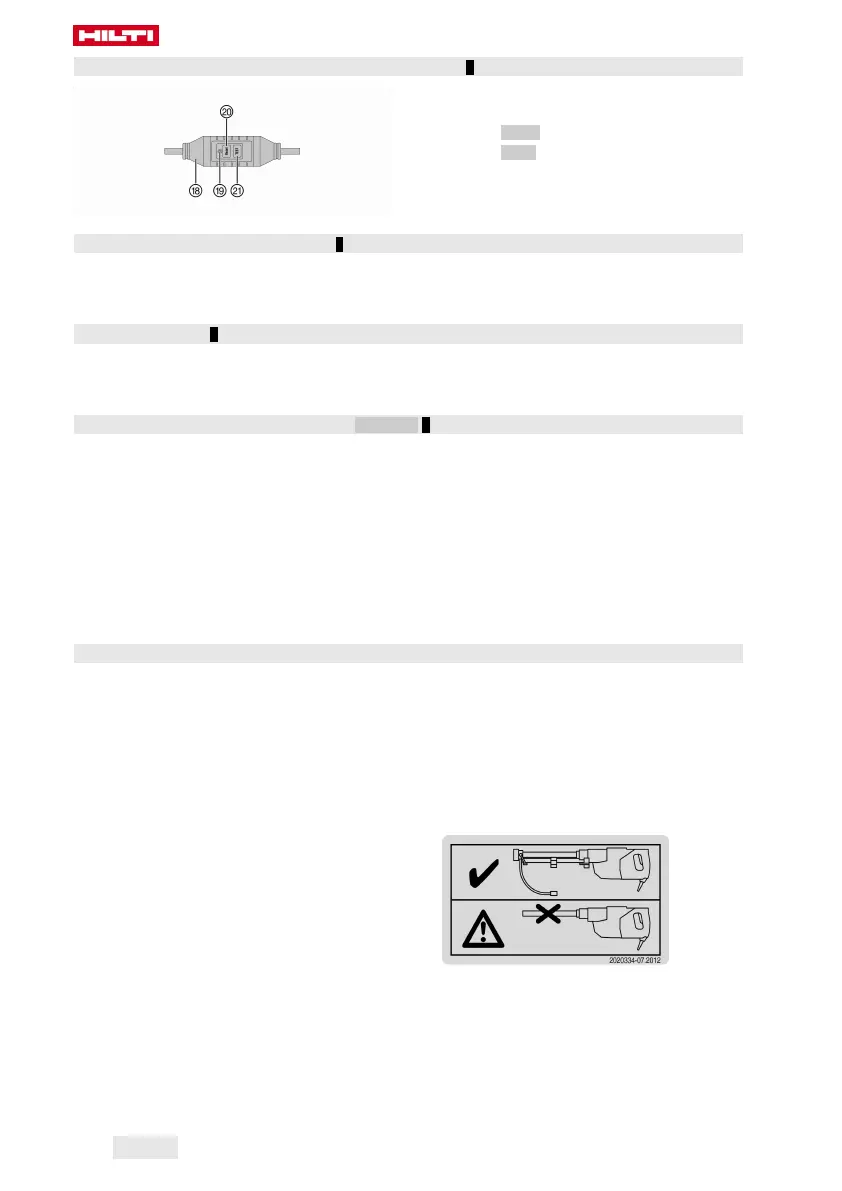

3.2 Disjoncteur différentiel à courant de défaut (PRCD) 2
W
PRCD dans le câble d'alimentation
E
Affichage sur le PRCD
R
Touche Reset sur le PRCD
T
Touche TEST sur le PRCD
3.3 Système de récupération d'eau 3
Z
Curseur de réglage de la longueur de la
barre collectrice d'eau
U
Déverrouillage de la barre collectrice d'eau
I
Barre collectrice d'eau
3.4 Accessoires 4
O
Guide de centrage
P
Anneau du collecteur d'eau
Ü
Flexible collecteur d'eau
[
Protection contre la projection
3.5 Accessoires de colonne de forage DD-ST 30 5
]
Vis de butée
Æ
Colonne
º
Mâchoire de serrage
~
Vis d'arrêt
A
Goupille
S
Volant à main
D
Boîtier de guidage
F
Blocage du boîtier de guidage
G
Poignée
H
Levier de serrage
J
Raccord à vide
K
Manomètre
L
Joint de la semelle-ventouse
Ö
Plaque adaptatrice
Ä
Semelle-ventouse
†
Vis de mise à niveau
Œ
Détendeur de pression
3.6 Utilisation conforme à l'usage prévu
Le produit décrit est un système électrique de forage à pointe de diamant. Il est conçu pour le forage à eau,
à guidage manuel et sur colonne de forage, dans le béton et dans des matériaux minéraux. La colonne de
forage peut être fixée sur la pièce à travailler à l'aide d'un dispositif d'ancrage approprié (accessoire) ou à
l'aide de la semelle-ventouse (accessoire).
▶ Faire fonctionner l'appareil uniquement à la tension et la fréquence réseau indiquées sur la plaque
signalétique.
▶ En fonction de l'application et du sens de forage (voir tableau → Page 29), le système de récupération
d'eau de la foreuse diamant doit être raccordé à un aspirateur universel tel que recommandé par Hilti et
éventuellement équipé d'accessoires.
Autocollant sur le produit
Les applications de forage doivent uniquement être
réalisées avec un système de récupération d'eau monté,
une combinaison adéquate de guide de centrage et
de couronne de forage ainsi que le bon réglage de la
longueur.
Printed: 05.07.2019 | Doc-Nr: PUB / 5283523 / 000 / 06
