2126636 Português 47
3 Descrição

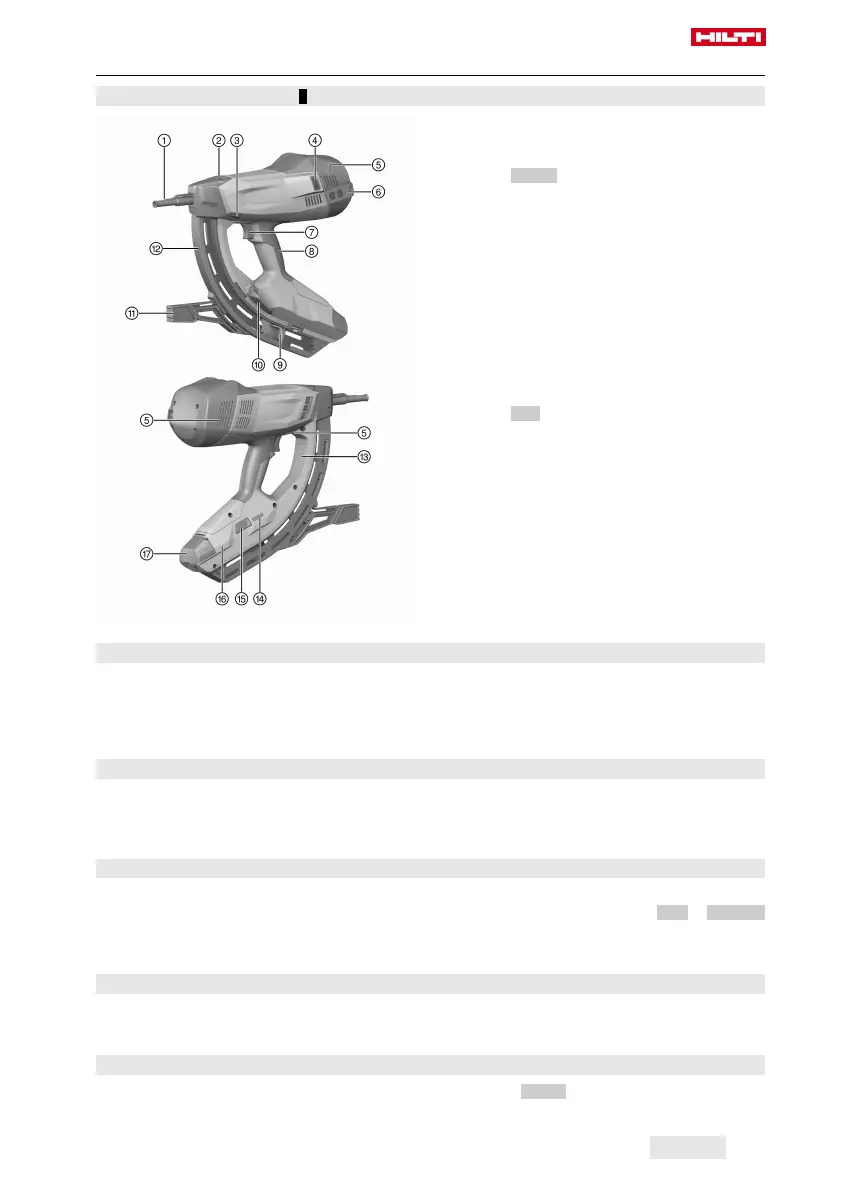

3.1 Vista geral do produto 1
@
Guia de pregos
;
Cursor para ajuste da profundidade de fixa-
ção e destravamento da guia de pregos
=
Tecla RESET
%
Válvula de admissão/saída
&
Saídas de ar
(
Gancho de cinto
)
Gatilho
+
Punho
§
Dispensador de pregos
/
Travamento do carregador
:
Pé de apoio
∙
Carregador
$
Placa de características
£
Indicação de lata de gás
|
Tecla GAS
¡
Compartimento da lata de gás
Q
Tampa do compartimento da lata de gás
3.2 Utilização correcta
O produto descrito é uma ferramenta de fixação a gás ("ferramenta de fixação"). Destina-se à fixação de
elementos de fixação adequados em betão, aço, bloco de arenito calcário, alvenaria de betão, alvenaria
com reboco e outros materiais base apropriados para a fixação directa.
A ferramenta de fixação só deve ser utilizada manualmente ou com prolongador (acessório).
3.3 Incluído no fornecimento
Ferramenta de fixação a gás com guia de pregos, mala, Manual de instruções.
Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Centro de Assistência
Hilti ou online, em: www.hilti.group
3.4 Guias de pregos
A guia de pregos detém o prego ou guia o prego e direcciona o elemento de fixação, durante o processo
de projecção, para o local desejado no material base. Para as ferramentas de fixação GX 3 e GX 3-ME
(consultar a designação exacta na placa de características) estão disponíveis guias de pregos específicas
para uma determinada aplicação (IF ou ME).
3.5 Elementos de fixação
Com a ferramenta de fixação podem ser processados dois tipos de elementos de fixação: pregos e cavilhas.
Estão disponíveis, para diferentes aplicações, fixadores adicionais para o encaixe na guia de pregos.
3.6 Cursor para ajuste da profundidade de fixação e desbloqueio da guia de pregos
O cursor permite a redução da profundidade de fixação. Na posição EJECT, destrava a guia de pregos para
a remoção.
Printed: 07.06.2018 | Doc-Nr: PUB / 5261663 / 000 / 02
