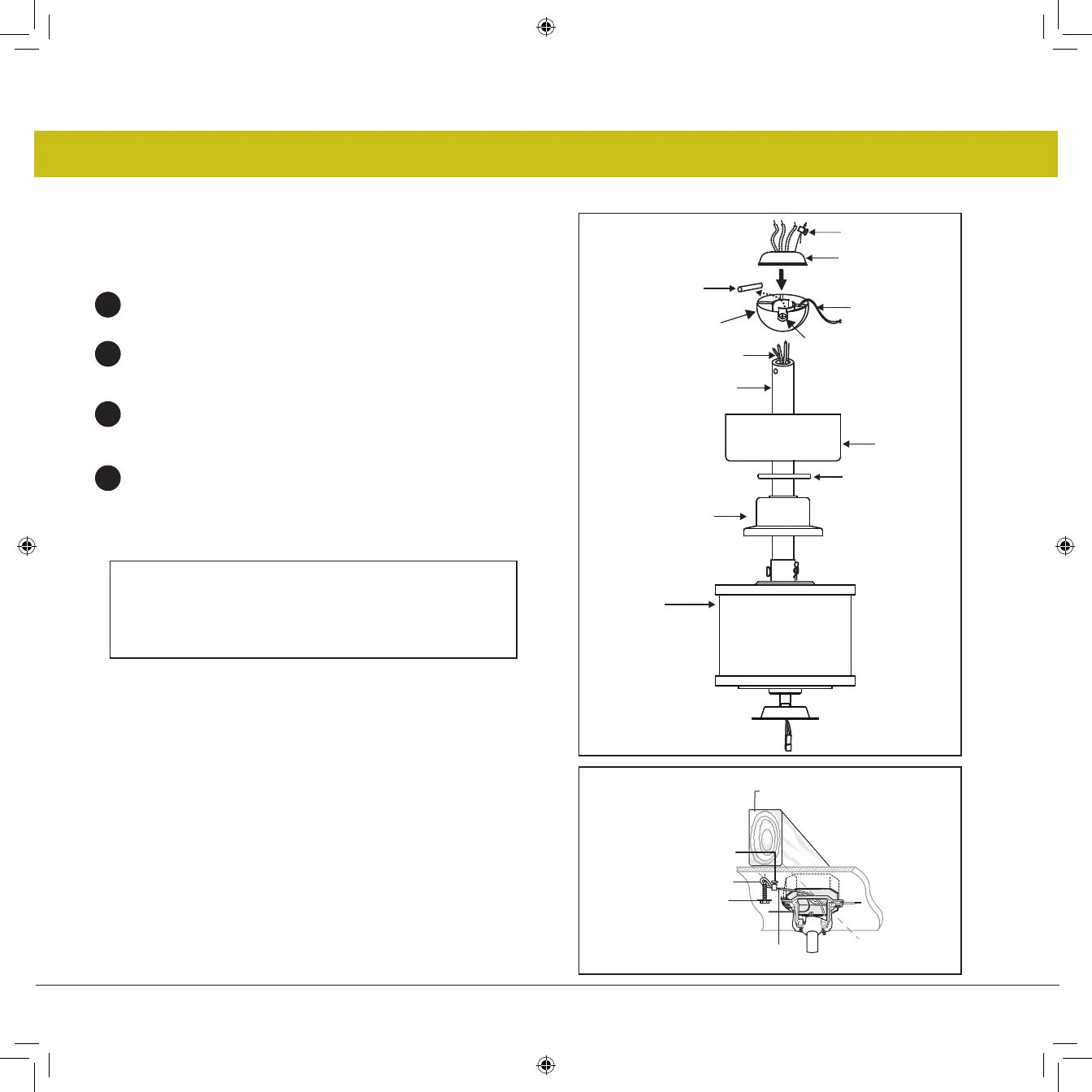

Fig. 3
Cable de tierra
Cubierta de yugo
Varilla
Pabellón
Bola de
suspensión
Tornillo de ajuste
Pasador cruzado
RECUERDE apagar la alimentación antes de comenzar.
Para instalar correctamente su ventilador de techo, siga los pasos a
continuación.
Deslice la cubierta del yugo, el anillo de moldura y la capota en el tubo
bajante. (Fig. 3)
Deslice la bola de suspensión en el tubo bajante, inserte el pasador
transversal a través del tubo bajante y apriete. Apriete el tornillo de
fijación.
Pase los cables a través de los agujeros en la tapa de humedad de la
bola de goma y deslice la tapa hacia abajo sobre la parte superior de
la bola. (Fig. 3)
Levante la bola/varilla/ventilador en la abertura del soporte de
suspensión. NOTA: La lengüeta opuesta a la abertura del soporte de
suspensión debe encajar en la ranura de la bola. (Figura 4)
6
7
8
9
NOTA:
Se suministran 6 pies de cable conductor en el
ventilador para usar con tubos de bajada más largos.
Anillo de ajuste
Cable de seguridad
Tapa de humedad
de bola
Fig. 4
INSTALACIÓN DEL SOPORTE DE CABLE DE SEGURIDAD
Fije el tornillo para madera y la arandela plana a la viga del techo como se
muestra (no apriete completamente). Deslice la abrazadera del cable en el cable
de seguridad del ventilador. Pase el cable de seguridad alrededor del tornillo para
madera que acaba de colocar en la viga del techo. Introduzca el extremo del cable
en la abrazadera y tire de la mayor cantidad de cable posible. Apriete firmemente
el tornillo en la abrazadera. Corte el exceso de cable.
Cable de seguridad
Viga de techo de madera
Abrazadera de
cable de seguridad
Tornillo y arandela
para madera
Conexión (3) Cables
Parte
superior del
cuerpo del
ventilador
Bucle de cable
de seguridad
