Hinkley HOVER 60 - Suspendre le Ventilateur

SUSPENDRE LE VENTILATEUR
1
2
3
4
5
06
|
hinkley.com

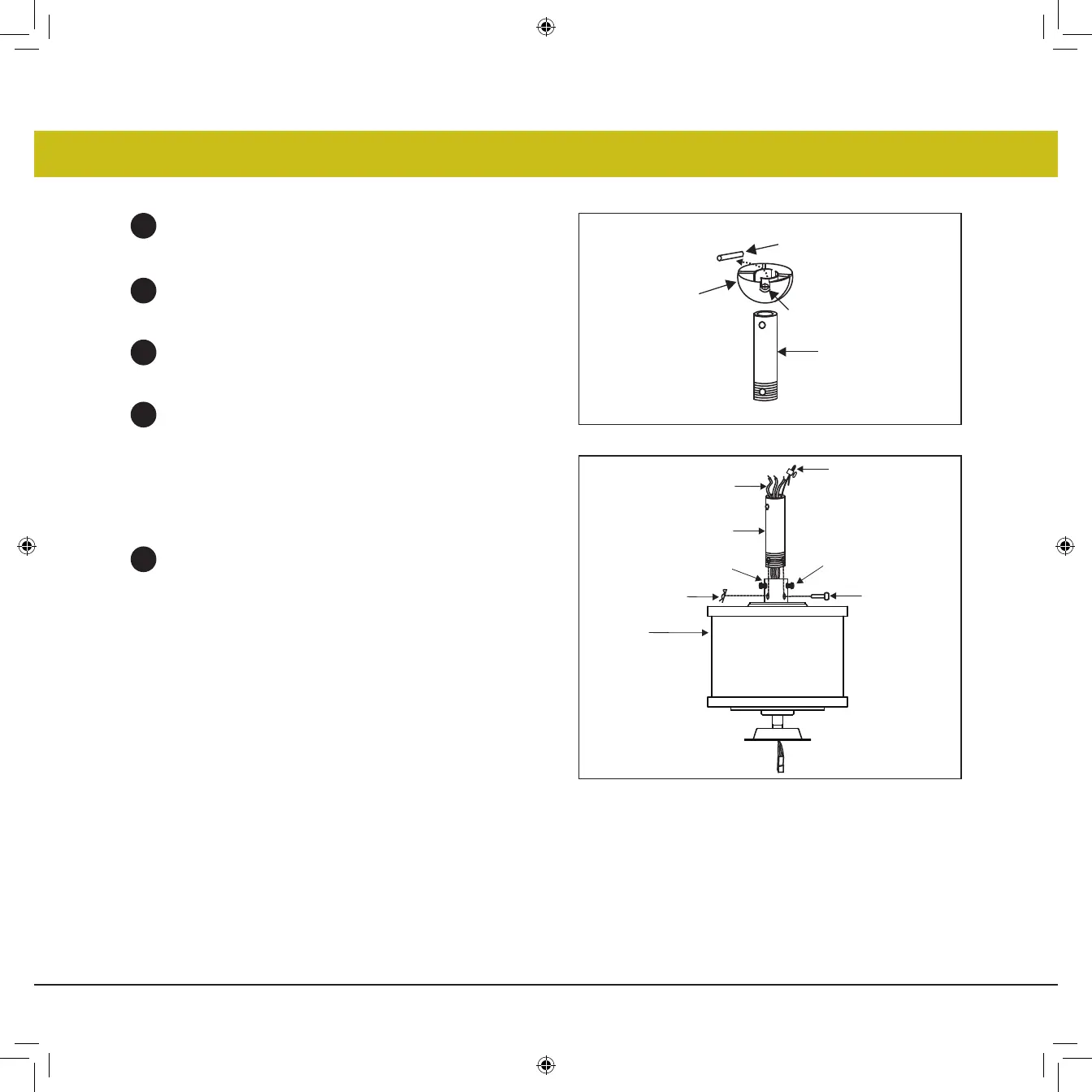

Fig. 1
Fig. 2
Tige de suspension
Croix goujon
Boule de
suspension
Vis de réglage
Tige de suspension
Fils de branchement
(3)
Goujon de tige
Vis de sécurité
Collier de montage
Haut du
corps du
ventilateur
Retirez la boule de la tige de suspension en desserrant la vis
de réglage sur le côté de la boule. Faites glisser la boule vers
le bas et retirez la goupille de la boule ; enlever la balle. (Fig. 1)
Soutenez soigneusement le corps du ventilateur (moteur) dans
son emballage en polystyrène avec le collier de montage (d'où
sortent les fils) vers le haut.
Desserrez les deux vis de sécurité et retirez la goupille de la
tige de suspension et le clip de retenue de l'accouplement sur
le dessus de l'ensemble moteur. (Fig. 2)
Faites passer avec précaution les fils électriques et le câble de
sécurité du ventilateur à travers la tige de suspension. Vissez
la tige de suspension dans le coupleur jusqu'à ce que les trous
soient alignés. Insérez la goupille de la tige de suspension
dans les trous du collier de montage et de la tige de
suspension ; clipsez la goupille fendue dans le petit trou à
l'extrémité de la goupille de la tige de suspension pour
maintenir la tige de suspension en place.
Serrez les vis de sécurité contre la tige de suspension à l'aide
d'un gros tournevis à lame plate pour assurer un ajustement
serré contre la tige de suspension. Serrez les écrous contre le
collier de montage.
Câble de sécurité
Goujon
