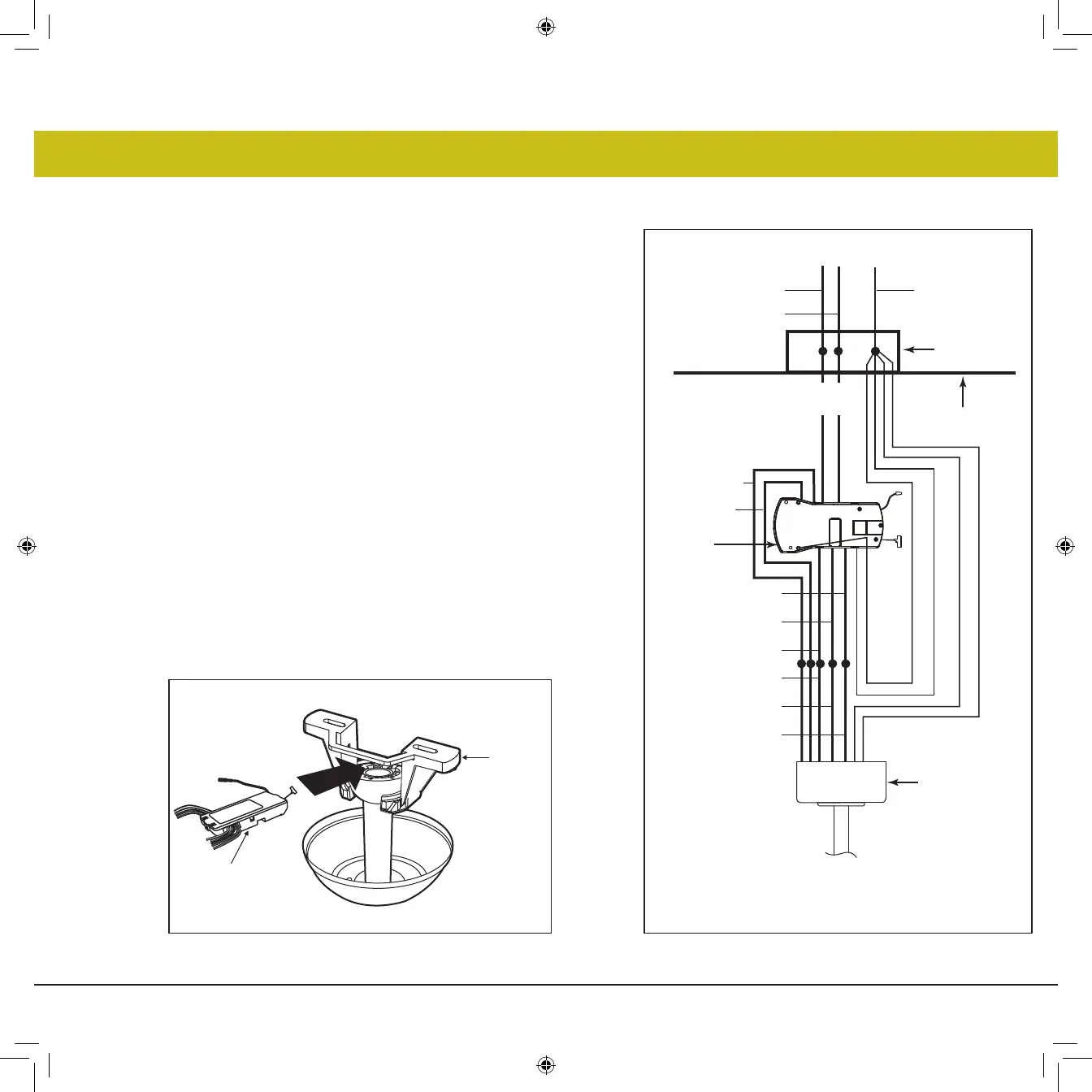

CONNECTIONS ELECTRIQUES
08 hinkley.com
|
N'OUBLIEZ PAS - Coupez l'alimentation ! NOTE - La commande doit être installée à
moins de 30 pieds du ventilateur.
AVERTISSEMENTS : Vérifiez que toutes les connexions sont serrées, y compris la
terre, et qu'aucun fil dénudé n'est visible au niveau des serre-fils, à l'exception du fil de
terre.
ATTENTION : Pour réduire le risque de choc électrique, ce ventilateur doit être installé
avec une commande/interrupteur mural isolant..
1. Insérez le récepteur dans le support de montage au plafond avec le côté plat du
récepteur face au plafond. (Fig. 1) Pour de meilleures performances, assurez-vous
que l'antenne noire et l'antenne WIFI, à l'extrémité du récepteur, restent étendues
et ne s'emmêlent avec aucun des fils électriques.
2. Effectuez les connexions des câbles entre le ventilateur et le récepteur. Pour ça
étape utiliser le faisceau de 5 fils sur le récepteur. (Fig. 2)
Connectez le fil JAUNE du ventilateur au fil JAUNE du récepteur.
Connectez le fil GRIS du ventilateur au fil GRIS du récepteur.
Connectez le fil neutre du ventilateur ROUGE au fil neutre du récepteur ROUGE.
Connectez le fil neutre BLANC du ventilateur au fil neutre BLANC du récepteur.
Connectez le fil neutre du ventilateur BLEU au fil neutre du récepteur BLEU.
3. Connectez le câblage du plafond au récepteur. (Utilisez le faisceau de 2 fils sur le
récepteur.) Fixez avec les serre-fils fournis.
Connectez le fil NOIR d'alimentation du bâtiment au fil NOIR du récepteur.
Connectez le fil neutre BLANC du récepteur au fil neutre BLANC du bâtiment.
Connectez le fil de terre du bâtiment en CUIVRE aux 4 fils de terre JAUNE/VERT
du ventilateur et du récepteur.
Fig. 2
Fig. 1
Récepteur
Support de
suspension
JAUNE / VERT (support de suspension)
Récepteur
Ventilateur
Boîte de sortie
Plafond
BLANC (AC EN)
SOL
BLC
NOIR
NOIR (AC
EN)
JAUNE / VERT
BLANC
(Pour la lumière)
ROUGE
ROUGE
JAUNE
JAUNE
GRIS
GRIS
BLEU
(Pour la lumière)
JAUNE / VERT (tige de suspension)
JAUNE / VERT
