Hinkley HOVER 60 - Cómo Colgar el Ventilador

CÓMO COLGAR EL VENTILADOR
1
2
3
4
5
06
|
hinkley.com

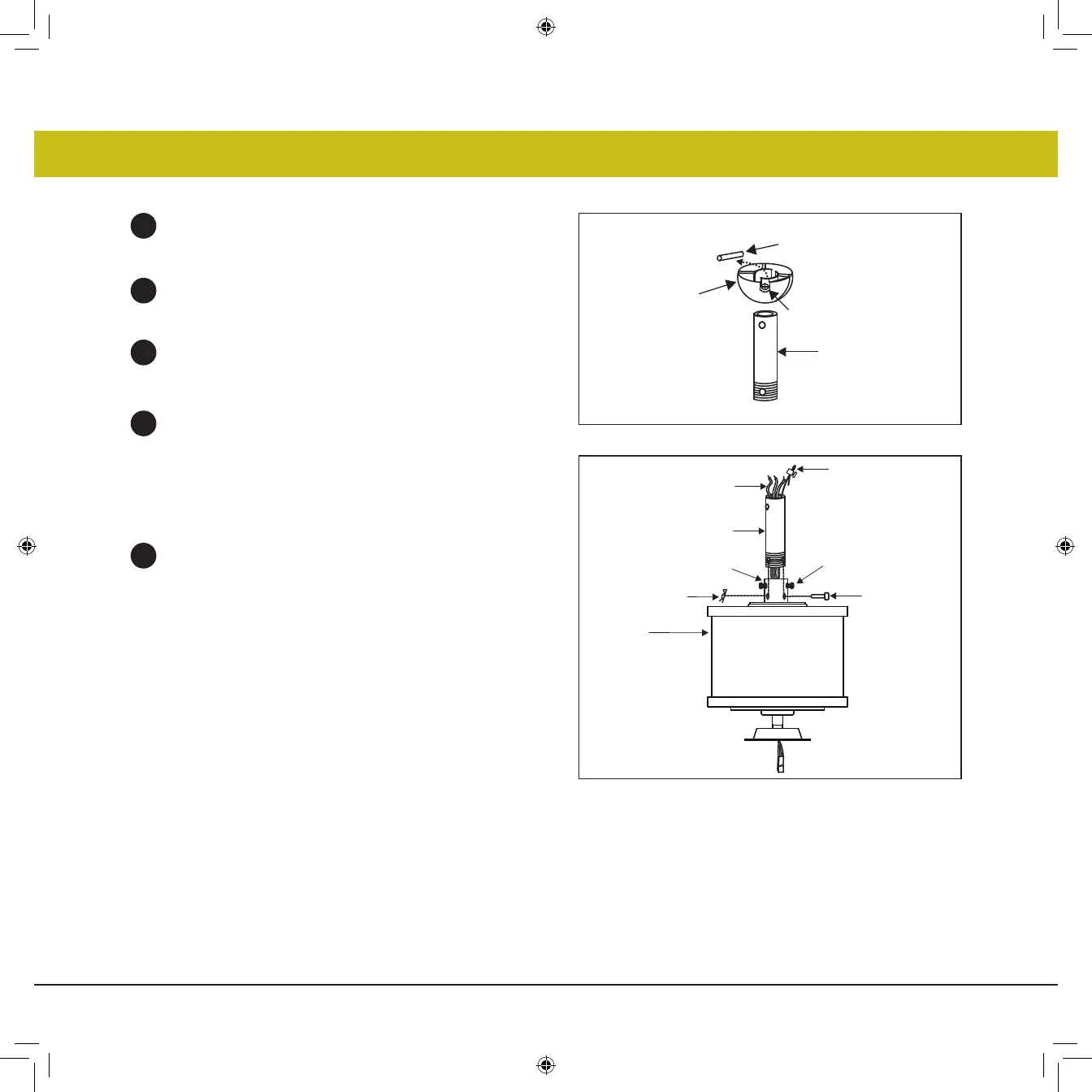

Fig. 1
Fig. 2
Varilla
Pasador cruzado
Bola de
suspensión
Tornillo de ajuste
Varilla
Cables de
conexión (3)
Pasador de
varilla
Tornillos de seguridad
Parte
superior del
cuerpo del
ventilador
Retire la bola del tubo bajante aflojando el tornillo de fijación en
el costado de la bola. Deslice la bola hacia abajo y retire el
pasador de bola; quitar pelota. (Figura 1)
Sostenga con cuidado el cuerpo del ventilador (motor) en su
empaque de espuma de poliestireno con el collar de montaje
(donde salen los cables) mirando hacia arriba.
Afloje los dos tornillos de fijación de seguridad y retire el
pasador del tubo bajante y el clip de retención del
acoplamiento en la parte superior del conjunto del motor.
(Figura 2)
Pase con cuidado los cables conductores eléctricos y el cable
de seguridad del ventilador a través del tubo bajante. Enrosque
la varilla en el acoplador hasta que los orificios se alineen.
Inserte el pasador del tubo bajante a través de los agujeros en
el collarín de montaje y el tubo bajante; sujete la chaveta a
través del pequeño orificio en el extremo del pasador de la
varilla para mantener la varilla en su lugar.
Apriete los tornillos de fijación de seguridad contra el tubo
bajante con un destornillador grande de hoja plana para
garantizar un ajuste perfecto contra el tubo bajante. Apriete las
tuercas contra el collar de montaje.
Cable de seguridad
Collarín de montaje
Pasador de chaveta
