Hinkley HOVER 60 - Déballage de Votre Ventilateur

DÉB
ALLAGE DE VOTRE VENTILATEUR
DÉBALLEZ VOTRE VENTILATEUR ET VÉRIFIEZ LE CONTENU.
04
|
hinkley.com

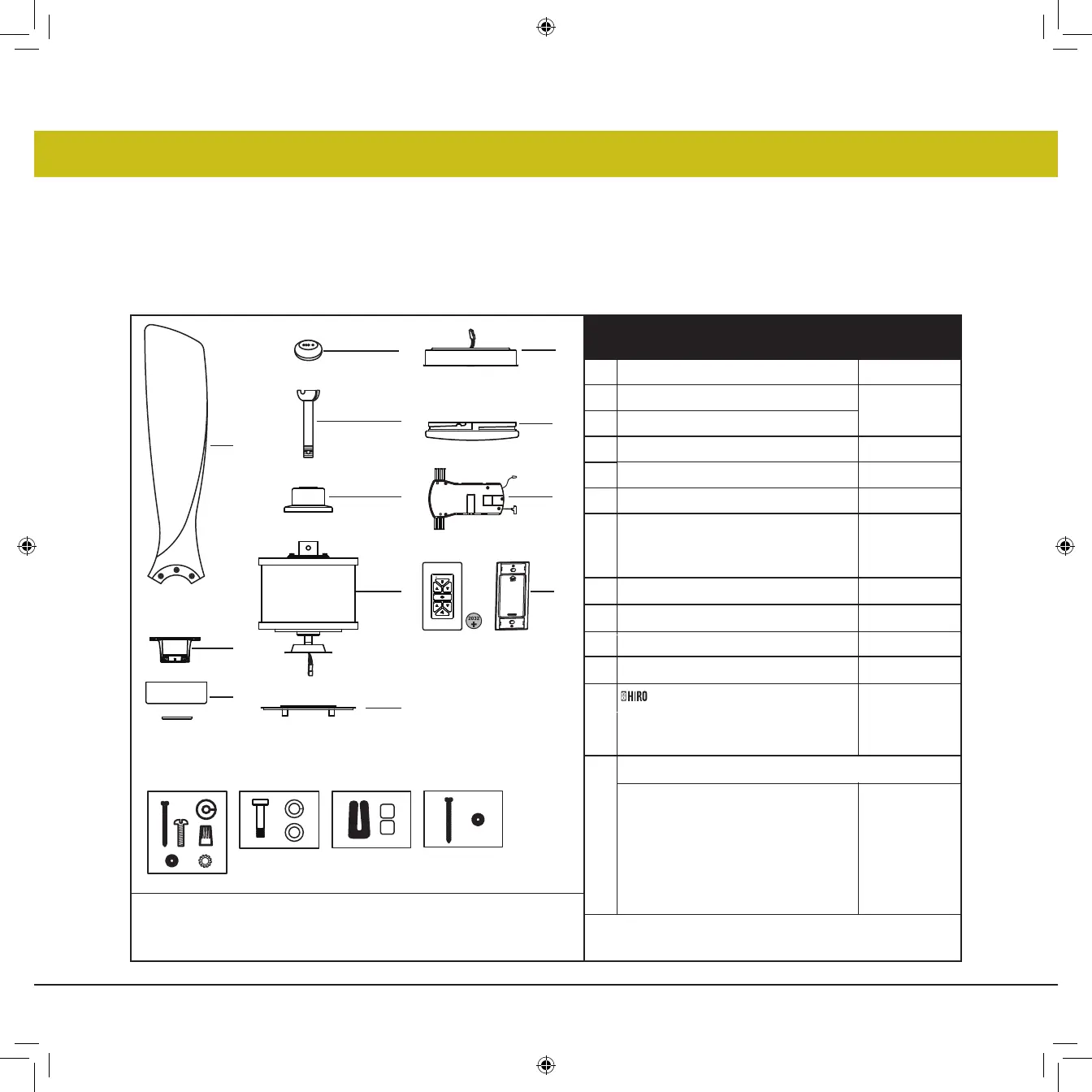

CONTENU DU PACK HOVER
1
Jeu de 3 lames
BL900760Fxx
2
Support de suspension
3
Auvent de plafond et anneau de garniture
4
5
6
7
8
9
10
11
12
13
1
6
13
3
5
8
10
9
2
11
• Ne jetez pas le carton. Si un remplacement ou une réparation sous garantie est nécessaire, le ventilateur doit être retourné dans son
emballage d'origine. Retirez toutes les pièces et le matériel. Ne posez pas le boîtier du moteur sur le côté, sinon le boîtier décoratif pourrait se
déplacer, être plié ou endommagé.
• Examinez toutes les pièces. Vous devriez avoir les éléments suivants :
NOTE : La conception des pièces illustrées ci-dessus peut sembler
légèrement différente pour votre modèle de ventilateur spécifique..
7
4
Assemblage de la tige de suspension
Couverture de joug
Plaque d'adaptation
Assemblage LED 16W
Abat-jour en verre
Récepteur Incl. 5 écrous de fil
Sac de quincaillerie
Couverture d'humidité de boule
Matériel de montage du support (vis à
bois, vis, rondelles de blocage,
rondelles en étoile, rondelles plates,
écrous de fil),
Lame au moteur vis et rondelles de
blocage et rondelles plates.
Trousse d'équilibre,
Quincaillerie pour câble de sécurité (vis
à bois, rondelle plate)
CA900752Fxx
Dans le sac de quincaillerie
DR94016Fxx
YC900752Fxx
E900752LED
X
X
GL900752OPET
CNW900760
MH900752Fxx
XX=VENTILATEUR FINITION
Commande murale avec pile 2032,
berceau A, plaque murale, plaque frontale,
2 vis de montage, Berceau B (pour une
utilisation sur un mur plat uniquement)
12
+
980014FWH-R
Boîtier de ventilateur avec moteur
*Retirez les supports d'expédition en
caoutchouc autour du moteur, le cas
échéant. Conservez les vis.
