Hinkley HOVER 60 - Abat-Jour en Verre

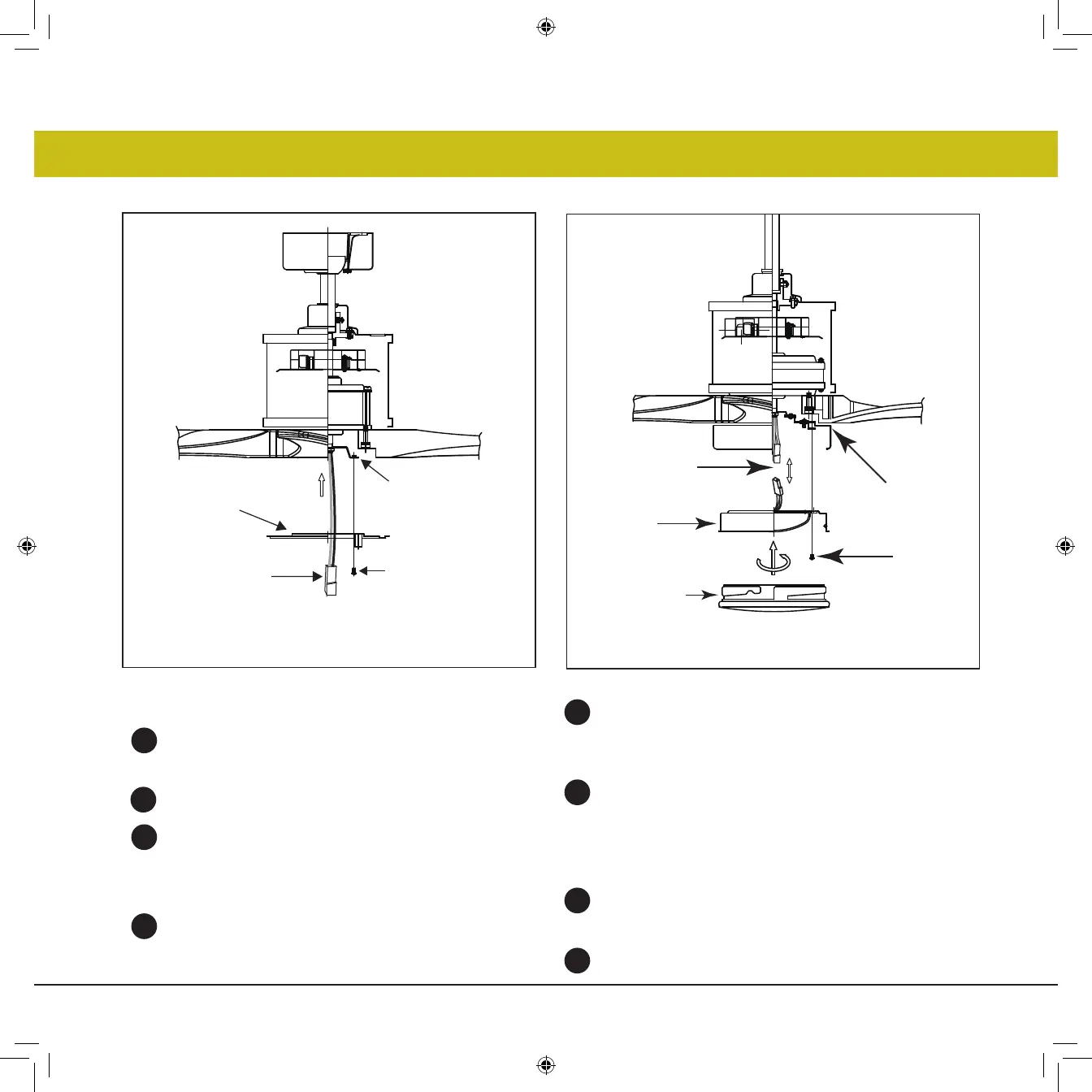

INSTALLATION DE L'ENSEMBLE LED ET DE L'ABAT-JOUR EN VERRE
1
2
3
4
5
6
7
8
5
NOTE : Assurez-vous que l'alimentation est coupée avant
l'installation.
Retirez l'une des trois vis du moyeu de montage situé sur le
moteur du ventilateur. Desserrez les 2 autres vis. (Ne pas
retirer) (Fig. 1)
Passez les fils de lumière à travers le trou central de la plaque
d'adaptation.
Placez les trous de clé sur la plaque d'adaptation sur les 2 vis
précédemment desserrées, tournez la plaque d'adaptation
jusqu'à ce qu'elle se verrouille en place au niveau de la
section étroite des trous de clé. Fixez en serrant les 2 vis
précédemment desserrées et celle précédemment retirée..
Retirez l'une des trois vis de la plaque d'adaptation située sur
le moteur du ventilateur. Desserrez les 2 autres vis. (Ne pas
retirer) (Fig. 2)
Fig. 1 Fig. 2
Tout en maintenant l'ensemble LED sous votre ventilateur,
effectuez les connexions polarisées : (Fig. 2)
- Rouge à blanc
- Noir sur noir
Rentrez soigneusement les connexions dans la plaque
d'adaptation. Placez les trous de clé sur l'ensemble LED sur les
2 vis précédemment desserrées, tournez l'ensemble LED
jusqu'à ce qu'il se verrouille en place au niveau de la section
étroite des trous de clé. Fixez en serrant les 2 vis
précédemment desserrées et celle précédemment retirée.
Soulevez l'abat-jour en verre contre l'ensemble LED et tournez
dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit
bien ajusté, NE PAS TROP SERRER.
Rétablissez le courant et votre kit d'éclairage est prêt à
fonctionner.
©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
11
Fils de lumière
Plaque d'adaptation
Moyeu de montage
(en bas du moteur)
Des vis
Abat-jour en verre
Des vis
Plaque d'adaptation
Connecteurs de fils
Assemblage
LED
