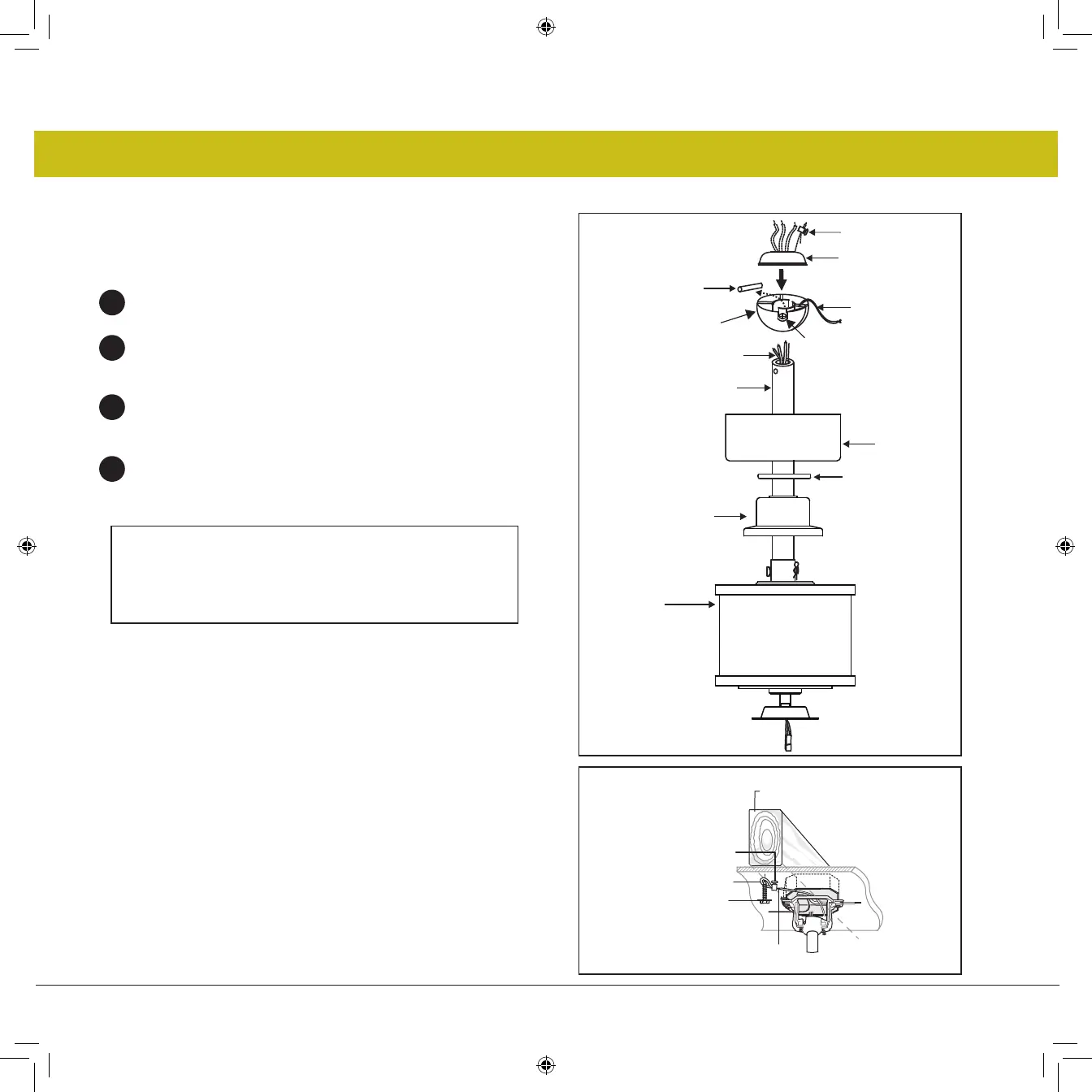

Fig. 3
Fil de terre
Haut du corps
du ventilateur
Couverture de joug
Tige de suspension
Canopée
Boule de suspension
Vis de réglage
Croix goujon
N'OUBLIEZ PAS de couper l'alimentation avant de commencer.
Pour installer correctement votre ventilateur de plafond, suivez les
étapes ci-dessous.
Glissez le couvercle de joug, l'anneau de garniture et l'auvent sur la
tige de suspension. (Fig. 3)
Faites glisser la boule de suspension sur la tige de suspension,
insérez la goupille transversale à travers la tige de suspension et
serrez. Serrer la vis de réglage.
Faites passer les fils à travers les trous du capuchon anti-humidité de
la boule en caoutchouc et faites glisser le capuchon sur le dessus de
la boule. (Fig. 3)
Soulevez la boule/la tige de suspension/le ventilateur dans l'ouverture
du support de suspension. NOTE : La languette opposée à l'ouverture
du support de suspension doit s'insérer dans la fente de la rotule. (Fig.
4)
6
7
8
9
NOTE:
6 pieds de fil conducteur sont fournis sur le ventilateur
pour une utilisation avec des tiges plus longues.
Anneau de bordure
Câble de sécurité
Fig. 4
INSTALLATION DU SUPPORT DU CÂBLE DE
SÉCURITÉ
Fixez la vis à bois et la rondelle plate à la solive de plafond comme
illustré (ne serrez pas complètement). Faites glisser le serre-câble
sur le câble de sécurité du ventilateur. Enroulez le câble de
sécurité autour de la vis à bois qui vient d'être fixée à la solive du
plafond. Faites passer l'extrémité du câble dans la pince et tirez
autant de câble que possible. Serrez fermement la vis dans la
pince. Couper l'excédent de câble
Câble de sécurité
Solive de plafond en bois
Serre-câble de sécurité
Vis à bois et rondelle
Bouchon d'humidité
à billes
Branchement (3) Fils
Boucle de câble de sécurité
