INSTALACIÓN DEL CONJUNTO DEL LED Y LA PANTALLA DE VIDRIO
1
2
3
4
5
6
7
8
5
NOTA: Asegúrese de que la alimentación esté apagada antes
de la instalación.
Retire uno de los tres tornillos del cubo de montaje ubicado en
el motor del ventilador. Afloje los otros 2 tornillos. (No quitar)
(Fig. 1)
Pase los cables de luz a través del orificio central de la placa
adaptadora.
Coloque los orificios de llave en la placa adaptadora sobre los
2 tornillos que aflojó anteriormente, gire la placa adaptadora
hasta que encaje en su lugar en la sección estrecha de los
orificios de llave. Asegúrelo apretando los 2 tornillos que
aflojó anteriormente y el que retiró anteriormente.
Retire uno de los tres tornillos de la placa adaptadora ubicada
en el motor del ventilador. Afloje los otros 2 tornillos. (No
quitar) (Fig. 2)

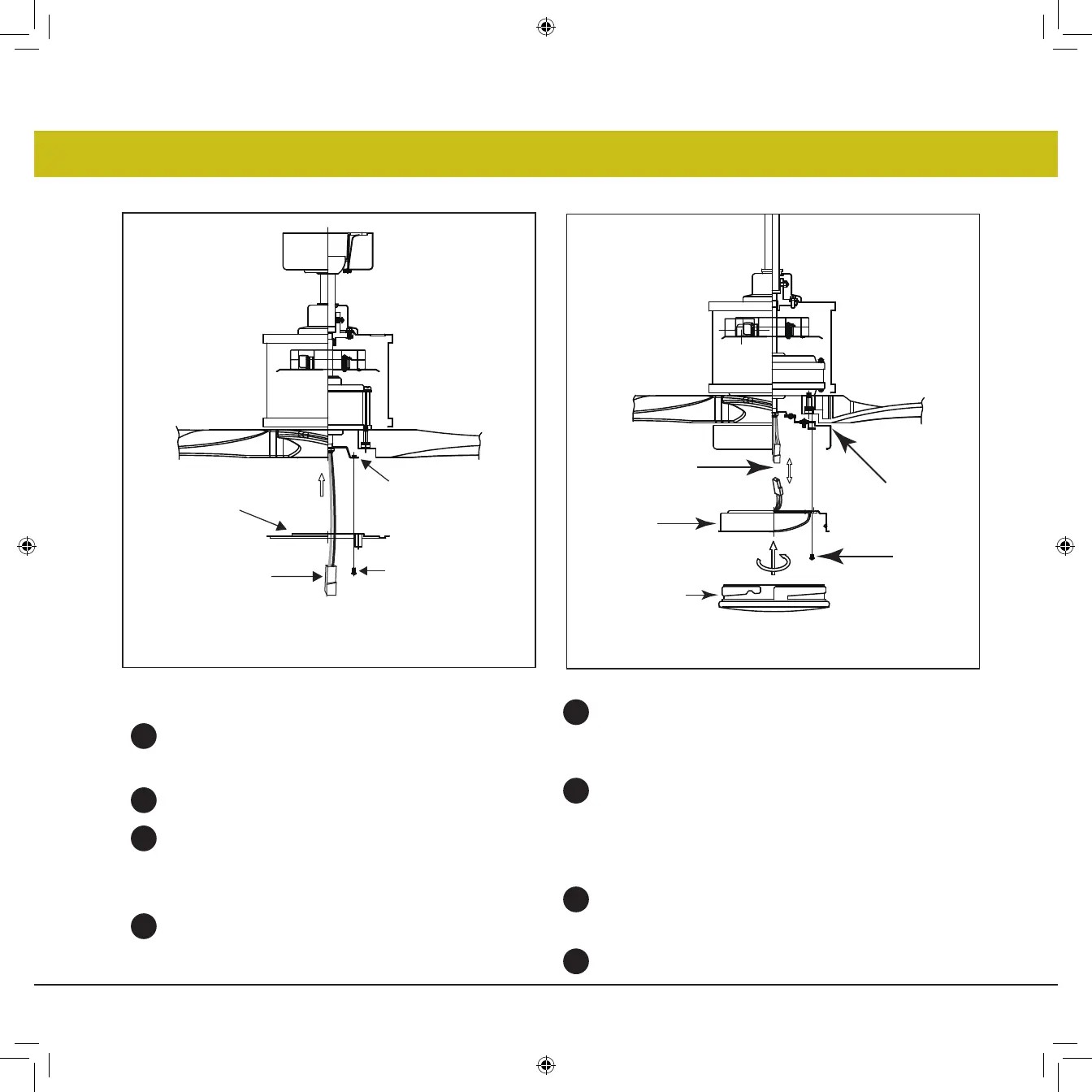

Fig. 1 Fig. 2
Mientras sostiene el ensamblaje de LED debajo de su
ventilador, haga las conexiones del enchufe polarizado: (Fig. 2)
- Rojo a blanco
- Negro a negro
Meta las conexiones cuidadosamente en la placa adaptadora.
Coloque los orificios tipo llave en el ensamblaje de LED sobre
los 2 tornillos que aflojó anteriormente, gire el ensamblaje de
LED hasta que encaje en su lugar en la sección angosta de los
orificios tipo llave. Asegúrelo apretando los 2 tornillos que aflojó
anteriormente y el que retiró anteriormente.
Levante la pantalla de vidrio contra el conjunto de LED y gírela
en el sentido de las agujas del reloj hasta que quede ajustada,
NO LA APRIETE DEMASIADO.
Restaure la energía y su juego de luces estará listo para
funcionar
©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
11
Cables de luz
Placa adaptadora
Cubo de montaje
(parte inferior del motor)
Tornillos
Pantalla de cristal
Tornillos
Placa adaptadora
Conectores de cable
Montaje
de LED
