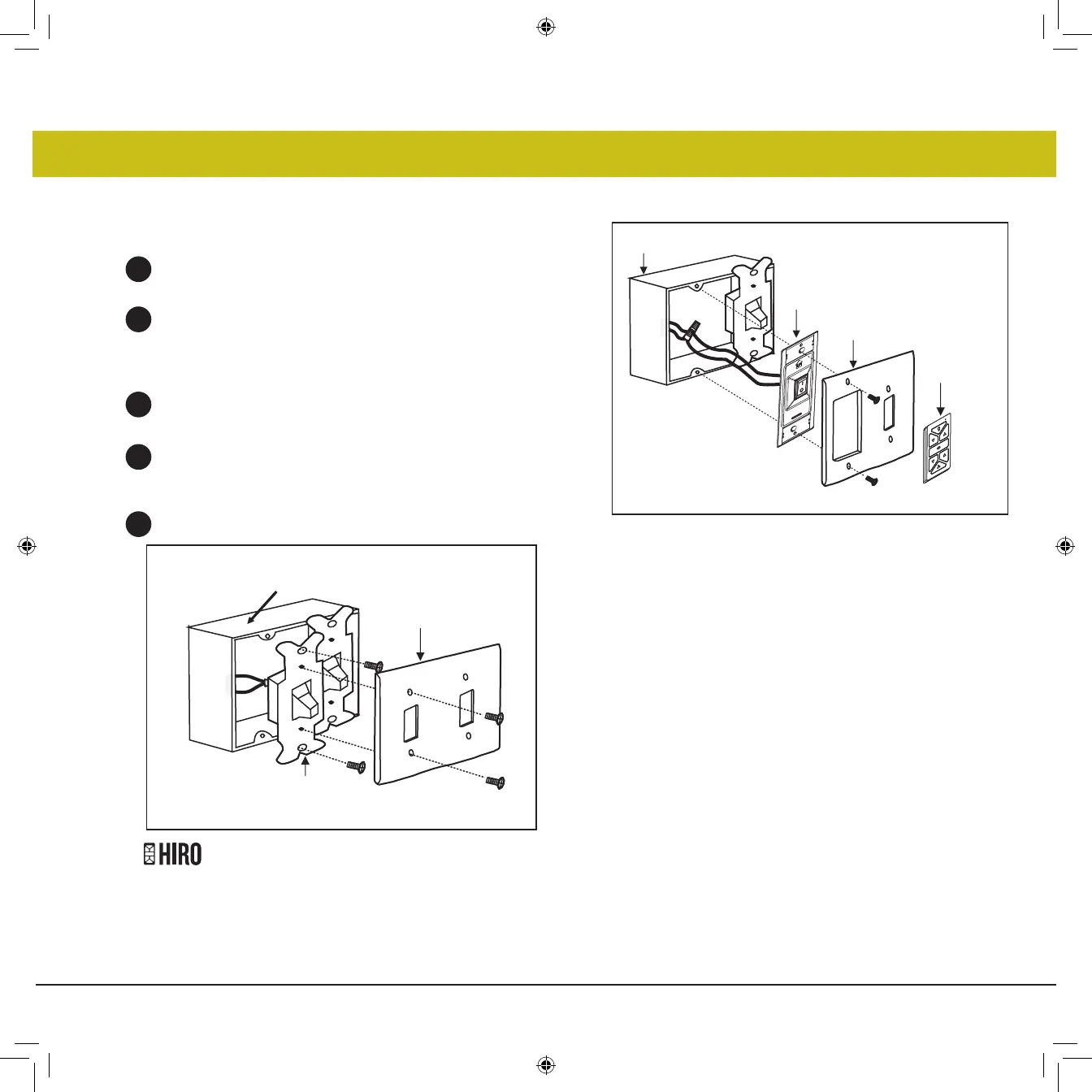

Fig. 3
Retire la placa de pared existente y el interruptor viejo de la
caja de salida de la pared. (Fig. 3)
Conecte los cables conductores negros del interruptor en la
base A a los cables negros en la caja del interruptor. Cable de
entrada activo a uno de los cables del interruptor de la base. El
cable de alimentación del ventilador está conectado al cable
restante del interruptor. (Figura 4)
Fije la base A a la caja de interruptores de pared utilizando los
accesorios suministrados.
Fije la placa frontal multidispositivo al juego de interruptores en
la caja de salida de la pared. El soporte A del interruptor
Hinkley encajará en cualquier placa frontal decora estándar.
El transmisor remoto se mantendrá en su lugar con imanes
incorporados.
1
2
3
4
5
Opción 3. Instalación de caja de interruptores de pared de varios grupos
©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
13
Fig. 4
Caja de salida
Placa frontal
Cambiar
Caja de salida
Transmisor
Placa frontal
Cuna A
HIRO Sistema de control
