07
©2021 Hinkley Lighting, Inc.
|
hinkley.com
CONEXIONES ELÉCTRICAS
RECUERDA - ¡Apaga la energía! NOTA: el control debe instalarse a
menos de 30 pies del ventilador.
ADVERTENCIAS: Verifique que todas las conexiones estén
apretadas, incluida la conexión a tierra, y que no se vea ningún
cable desnudo en las tuercas para cables, excepto el cable a tierra.
PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, este
ventilador debe instalarse con un interruptor/control de pared
aislador.
1. Para obtener el mejor rendimiento, asegúrese de que la antena
negra y la antena WIFI, en el extremo del receptor, permanezcan
extendidas y sin enredarse con ninguno de los cables eléctricos.
2. Realice las conexiones de cables desde el ventilador hasta la
unidad receptora. Para este paso utilice el haz de 5 cables del
receptor. (Figura 1)
Conecte el cable AMARILLO del ventilador al cable AMARILLO del
receptor. Conecte el cable GRIS del ventilador al cable GRIS del
receptor. Conecte el cable neutral ROJO del ventilador al cable
neutral ROJO del receptor.
Conecte el cable BLANCO del kit de luz neutra del ventilador al
cable BLANCO del receptor marcado como “For Light”.
Conecte el cable NEGRO del juego de luces del ventilador al cable
AZUL del receptor marcado como "For Light".
Los colores de los cables que salen del ventilador son blanco y
negro para el juego de luces. Los cables del juego de luces del
controlador/receptor son azules/blancos.
3. Conecte el cableado del techo a la unidad receptora. (Use el
paquete de 2 cables en el receptor). Asegúrelo con las tuercas
para cables provistas. Conecte el cable NEGRO de suministro del
edificio al cable NEGRO del receptor.
Conecte el cable neutro del receptor BLANCO al cable neutro del
edificio BLANCO.
Conecte el cable de tierra del edificio de COBRE a los 4 cables de
tierra AMARILLOS/VERDES del ventilador y el receptor.

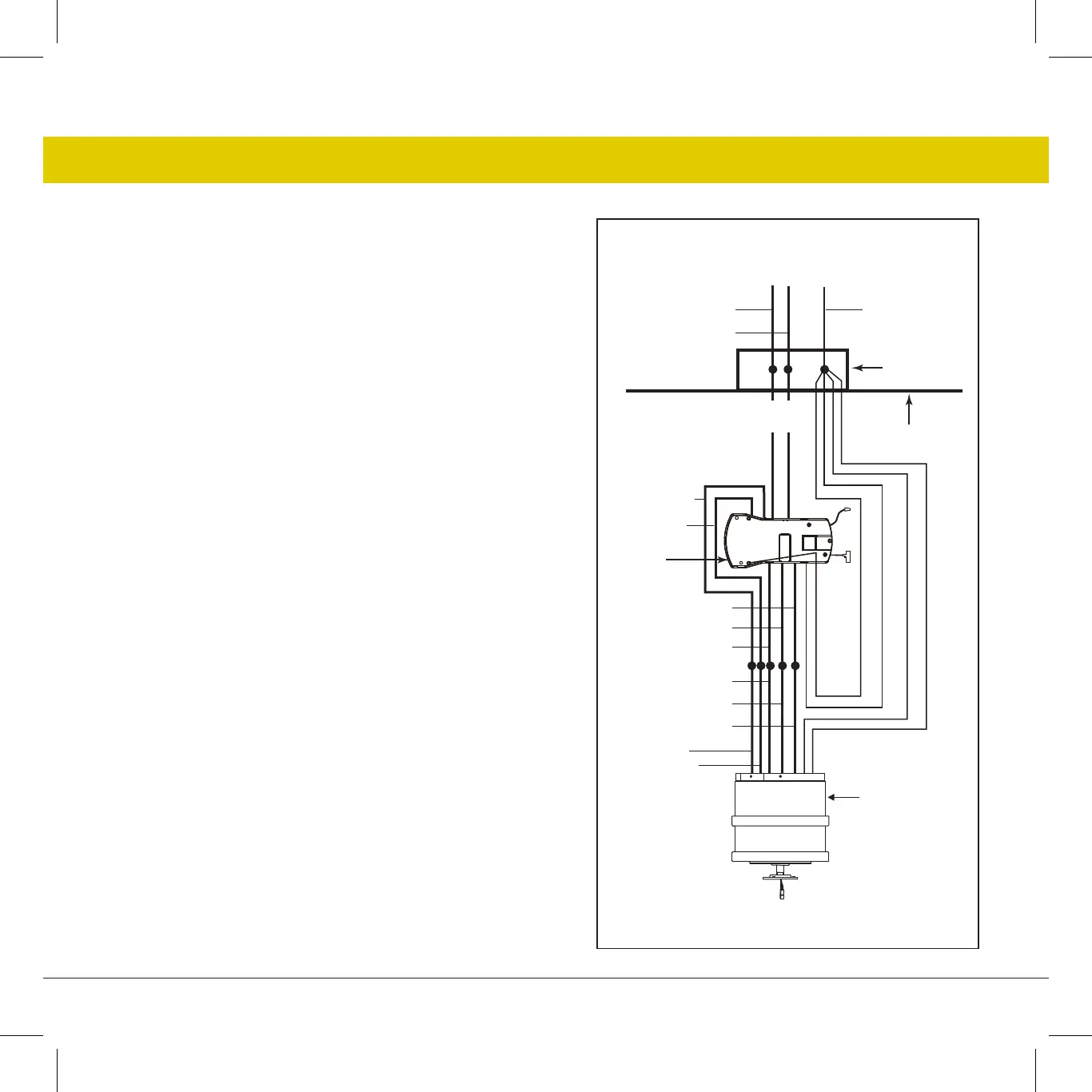

Fig. 1
AMARILLO / VERDE (Soporte de suspensión)
Receptor
Caja de salida
Techo
NEGRO (AC EN)
BLANCO (AC EN)
SUELO
BLC
NEG
AMARILLO / VERDE
AMARILLO / VERDE
BLANCO
(Para la luz)
ROJO
ROJO
AMARILLO
AMARILLO
GRIS
NEGRO
BLANCO
GRIS
AZUL(Para la luz)
AMARILLO / VERDE (Varilla)
Ventilador
