Hinkley HOVER FLUSH 72 - Instalación del Conjunto del Led y la Pantalla de Vidrio

ADVERTENCIA: Antes de comenzar la instalación, desconecte la
alimentación apagando el disyuntor o quitando el fusible de la caja
de fusibles. Apagar la alimentación con el interruptor del ventilador
no es suficiente para evitar descargas eléctricas.
Quite el 1 de los 3 tornillos de los postes de la carcasa
decorativa del conjunto LED y guárdelo para uso futuro.
Afloje los otros 2 tornillos. (No quitar)
Mientras sostiene el conjunto de LED debajo de su
ventilador, haga las conexiones del enchufe polarizado:
(Fig. 2)
-Rojo a blanco
-Negro a negro
Coloque los agujeros en forma de llave en el conjunto de LED
sobre los 2 tornillos que aflojó anteriormente, gire la placa de
luz hasta que encaje en su lugar en la sección estrecha de
los agujeros en forma de llave. Asegúrelo apretando los 2
tornillos que aflojó anteriormente y el que retiró
anteriormente. (Figura 1)
Levante la pantalla de vidrio contra la placa adaptadora y
asegúrela al ventilador girando la pantalla de vidrio en el
sentido de las agujas del reloj hasta que quede ajustada. NO
APRIETE DEMASIADO.
Restaure la energía y su juego de luces estará listo para
funcionar.

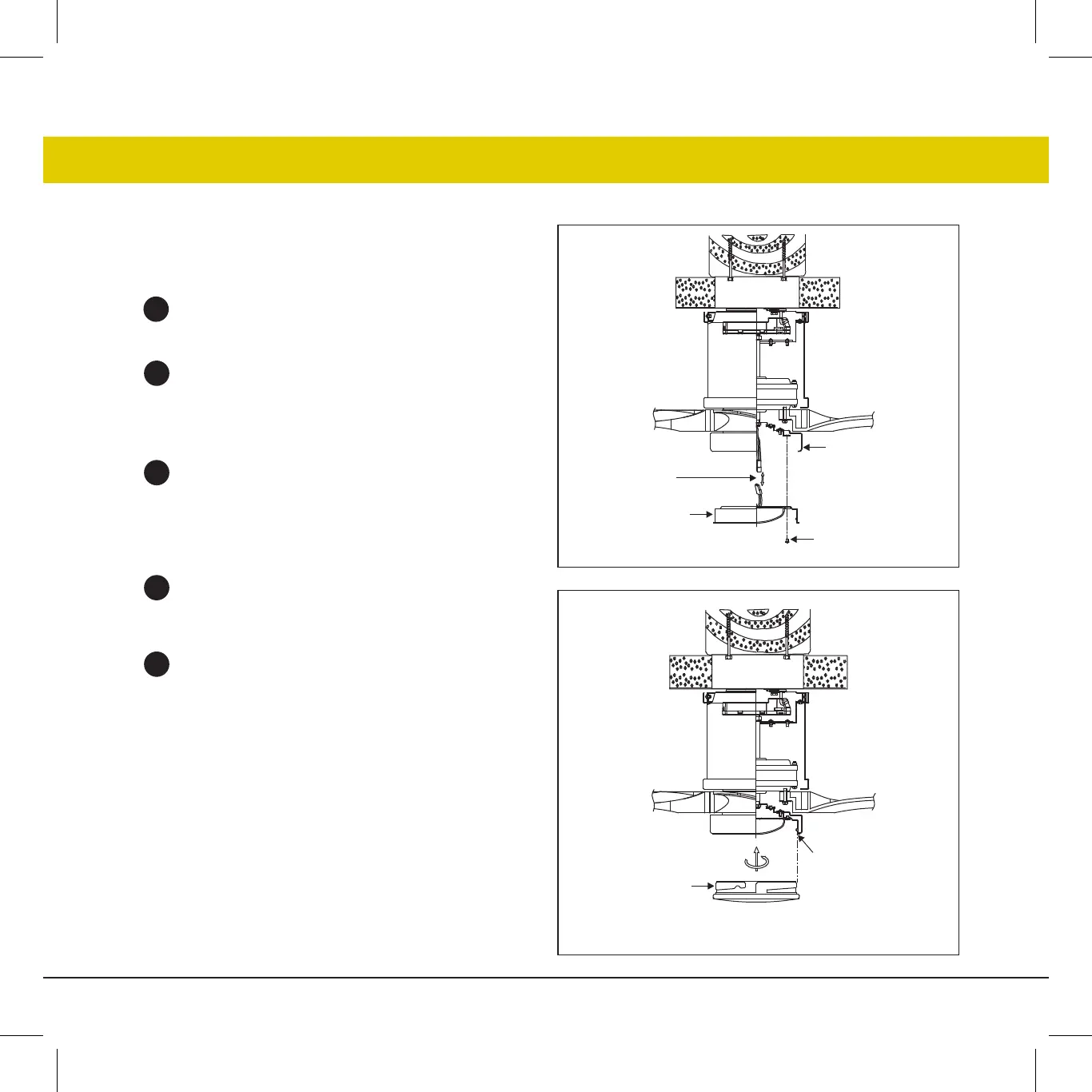

INSTALACIÓN DEL CONJUNTO DEL LED Y LA PANTALLA DE VIDRIO
Tornillos
10
|
hinkley.com
1
2
3
4
5
Fig. 1
Fig. 2
Conectores de cable
Placa adaptadora
Montaje de LED
Montaje de LED
Pantalla de cristal
