Fig. 3
1
2
3
4
5
Fig. 4

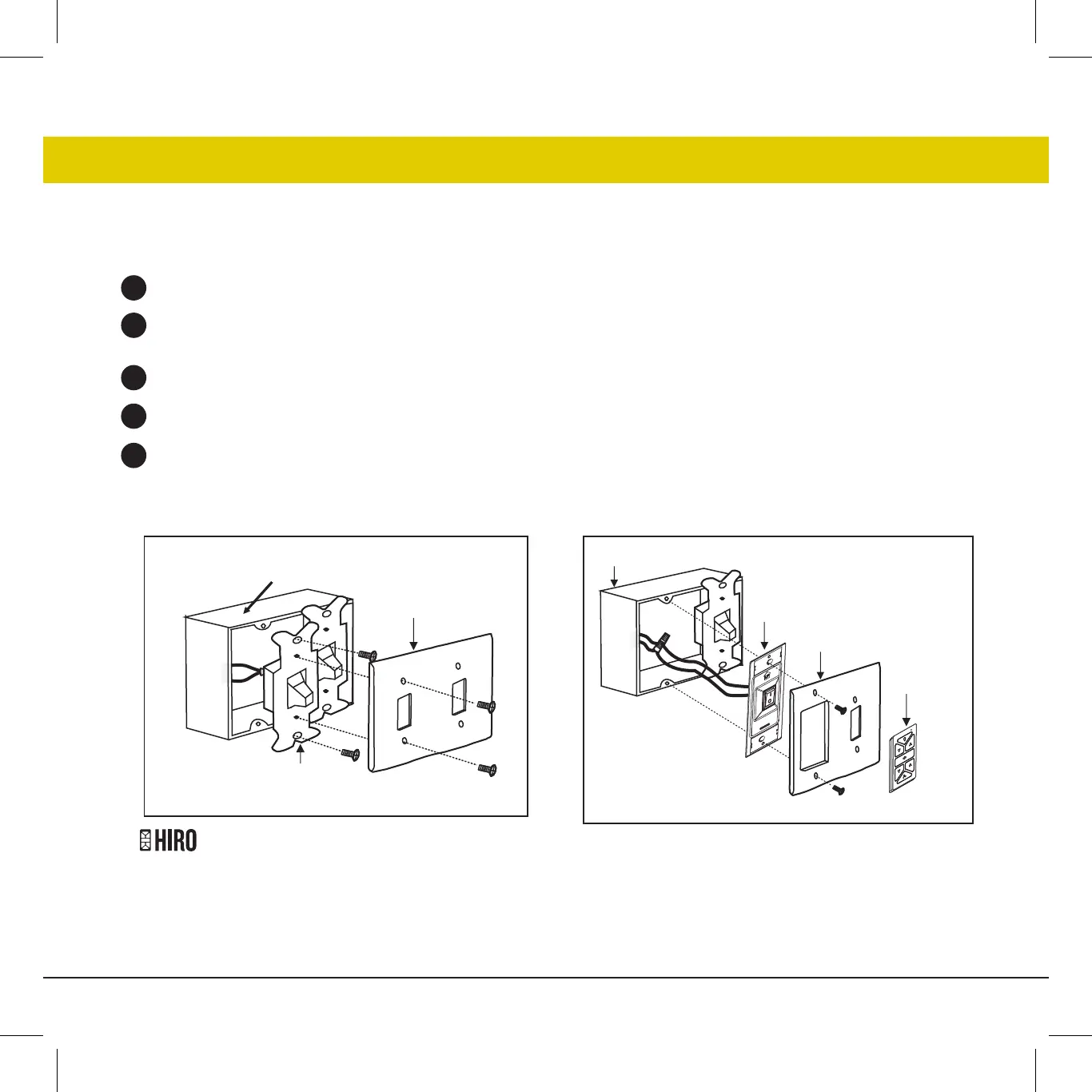

Retirez la plaque murale existante et l'ancien interrupteur de la boîte de prise murale. (Fig. 3)
Connectez les fils conducteurs noirs de l'interrupteur du berceau A aux fils noirs du boîtier de l'interrupteur. Fil d'entrée sous
tension vers l'un des fils de l'interrupteur du socle. Le fil d'alimentation du ventilateur est connecté au fil restant de
l'interrupteur. (Fig. 4)
Fixez le socle A au boîtier de l'interrupteur mural à l'aide du matériel fourni.
Fixez la façade multi-gang à l'ensemble d'interrupteurs dans la boîte de prise murale. Le berceau A de l'interrupteur Hinkley
s'adaptera à n'importe quelle plaque frontale Decora standard.
L'émetteur à distance sera maintenu en place avec des aimants intégrés.
Option 3. Installation d'un boîtier d'interrupteur mural
multi-groupes
Boîte de sortie
Plaque frontale
Changer
Boîte de sortie
Émetteur
Plaque frontale
Berceau A
