Hinkley HOVER FLUSH - Instalación de la Placa Adaptadora; Instalación de las Cuchillas

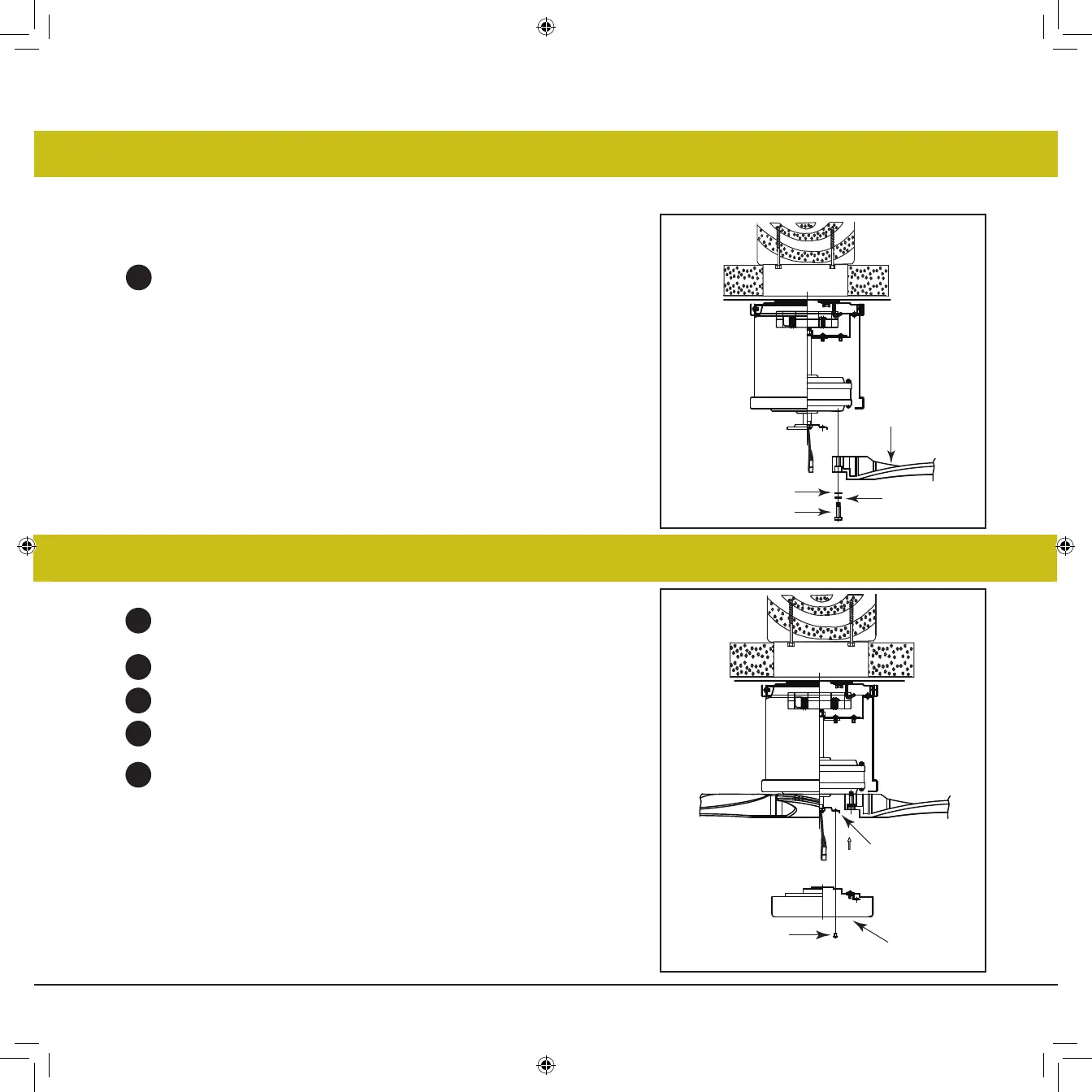

INSTALACIÓN DE LAS CUCHILLAS
INSTALACIÓN DE LA PLACA ADAPTADORA
ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble
las aspas mientras instala, equilibra las aspas o limpia el ventilador.
Inserte la hoja a través de la ranura en la carcasa. Alinee los
orificios en el aspa y el conjunto del motor del ventilador y
asegúrelos con un tornillo de fijación del aspa y una arandela plana.
Repita este procedimiento con las cuchillas restantes.
Retire uno de los tres tornillos del cubo de montaje ubicado en el
motor del ventilador.
Afloje los otros dos tornillos.
Instale la placa adaptadora en el cubo de montaje.
Alinee los dos orificios ranurados con los dos tornillos sueltos en el
cubo de montaje ubicado en el motor del ventilador.
Vuelva a instalar el tercer tornillo retirado y apriete los tres.
1
1
2
4
5
3
©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
09
Arandela de
seguridad
Tornillos
Arandela plana
Cuchilla
Cubo de montaje
Tornillos
Placa adaptadora
