Hinkley HOVER FLUSH - Installation de la Commande Murale

©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
11

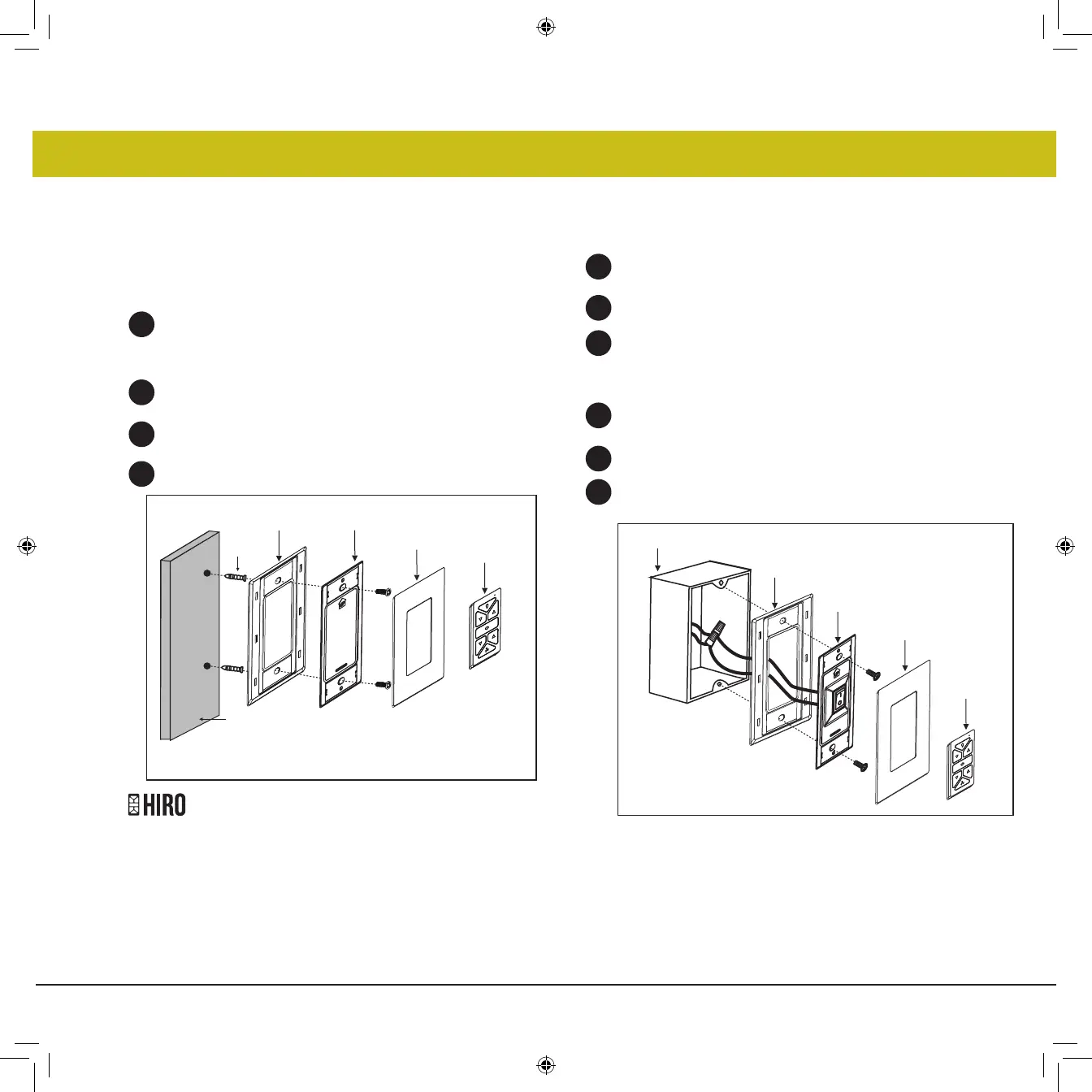

Fig. 1
Fig. 2
1
2
3
4
1
2
3
4
5
6
INSTALLATION DE LA COMMANDE MURALE
Boîte de sortie
N'OUBLIEZ PAS de couper l'alimentation avant de commencer.
NOTE - Se fixe à n'importe quelle surface ou application : mur plat,
boîte simple, boîte multiple.
Option 1. Installation sur une surface plane
Sélectionnez un emplacement souhaité. Utilisez la plaque
murale pour marquer l'emplacement des trous de montage.
Des ancrages muraux en plastique ou des vis de montage sont
nécessaires pour cette application. (Fig. 1)
Installez le berceau B dans la plaque murale. Fixez la plaque
murale au mur à l'aide du matériel fourni.
Enclenchez le couvercle de la plaque frontale sur le support
mural.
L'émetteur à distance sera maintenu en place avec des aimants
intégrés.
Retirez la plaque murale existante et l'ancien interrupteur de la boîte de
prise murale.
Installez le berceau A dans la plaque murale. (Fig. 2)
Connectez les fils conducteurs noirs de l'interrupteur du berceau A aux
fils noirs du boîtier de l'interrupteur. Fil d'entrée sous tension vers l'un
des fils de l'interrupteur du socle A. Le fil d'alimentation du ventilateur
est connecté au fil restant de l'interrupteur.
Connectez l'ensemble plaque murale / berceau A à la boîte de prise
murale à l'aide du matériel fourni.
Enclenchez le couvercle de la plaque frontale sur le support mural.
L'émetteur à distance sera maintenu en place avec des aimants
intégrés.
Option 2. Pour boîte simple
Émetteur
Émetteur
Plaque frontale
Plaque frontale
Plaque murale
Plaque murale
Berceau B
Berceau A
Mur
Cheville en
plastique
HIRO Système de contrôle
