©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
11

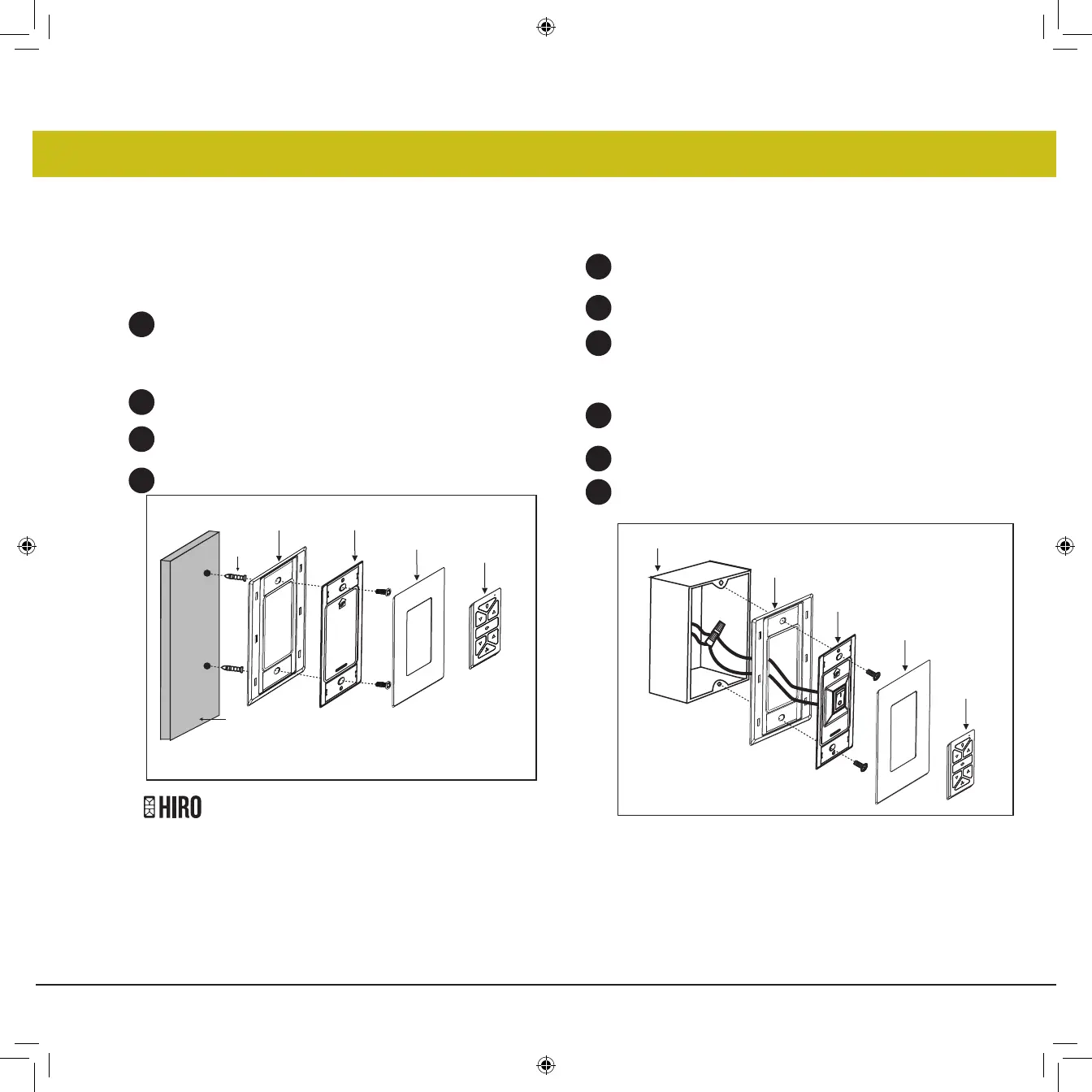

Fig. 1
Fig. 2
1
2
3
4
1
2
3
4
5
6
INSTALACIÓN DEL CONTROL DE PARED
RECUERDE apagar la alimentación antes de comenzar.
NOTA: Se fija a cualquier superficie o aplicación: pared plana, caja
de conexiones sencillas, caja de conexiones múltiples.
Opción 1. Instalación en superficie plana
Seleccione una ubicación deseada. Utilice la placa de pared
para marcar la ubicación de los orificios de montaje. Para esta
aplicación se necesitan anclajes de pared de plástico o tornillos
de montaje. (Figura 1)
Asiente la cuna B en la placa de pared. Asegure la placa de
pared a la pared usando los accesorios provistos.
Encaje la cubierta de la placa frontal en el soporte de pared.
El transmisor remoto se mantendrá en su lugar con ma
incorporadognets.
Retire la placa de pared existente y el interruptor viejo de la caja de
salida de la pared.
Asiente la cuna A en la placa de pared. (Figura 2)
Conecte los cables conductores negros del interruptor en la base A a
los cables negros en la caja del interruptor. Cable de entrada activo a
uno de los cables del interruptor de la base A. El cable de alimentación
del ventilador está conectado al cable restante del interruptor.
Conecte el conjunto de placa de pared/soporte A a la caja de
tomacorriente de pared utilizando los accesorios suministrados.
Encaje la cubierta de la placa frontal en el soporte de pared.
El transmisor remoto se mantendrá en su lugar con imanes
incorporados.
Opción 2. Para caja de banda única
HIRO Sistema de control
Caja de salida
Transmisor
Transmisor
Placa frontal
Placa frontal
Placa de pared
Cuna B
Cuna A
Muro
Placa de pared
Ancla de
plástico
