Hinkley HOVER FLUSH - Instalación del Conjunto del Led y la Pantalla de Vidrio

INSTALACIÓN DEL CONJUNTO DEL LED Y LA PANTALLA DE VIDRIO
10
|
hinkley.com
1
2
4
5
3
ADVERTENCIA: Antes de comenzar la instalación, desconecte la
alimentación apagando el disyuntor o quitando el fusible de la caja de
fusibles. Apagar la alimentación con el interruptor del ventilador no es
suficiente para evitar descargas eléctricas.
Retire 1 de los 3 tornillos de los postes de la carcasa decorativa del
juego de luces y guárdelo para uso futuro. Afloje los otros 2 tornillos.
(No quitar)
Mientras sostiene el juego de luces LED debajo de su ventilador, haga
las conexiones del enchufe polarizado: (Fig. 2)
- Rojo a blanco
- Negro a negro
Coloque los agujeros en forma de llave en el conjunto de LED sobre
los 2 tornillos que aflojó anteriormente, gire la placa de luz hasta que
encaje en su lugar en la sección estrecha de los agujeros en forma
de llave. Asegúrelo apretando los 2 tornillos que aflojó anteriormente
y el que retiró anteriormente. (Figura 1)
Levante la pantalla de vidrio contra la placa adaptadora y asegúrela
al ventilador girando la pantalla de vidrio en el sentido de las agujas
del reloj hasta que quede ajustada. NO APRIETE DEMASIADO.
Restaure la energía y su juego de luces estará listo para funcionar.

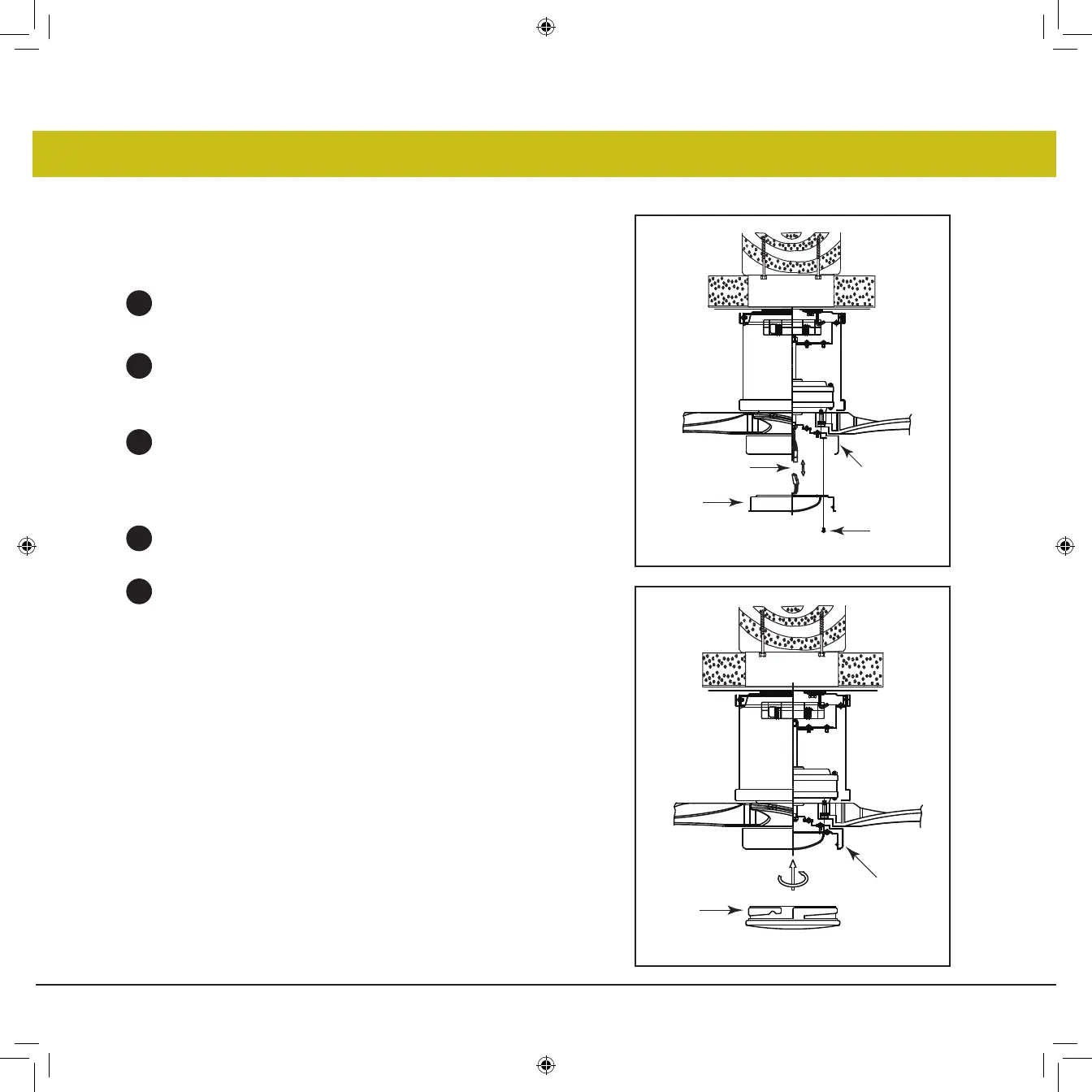

Fig. 1
Fig. 2
Placa adaptadora
Pantalla
de cristal
Tornillos
Conectores
de cable
Placa adaptadora
Ensamblaje
de LED
