INSTALLATION DE L'ENSEMBLE LED ET DE L'ABAT-JOUR EN VERRE
10
|
hinkley.com
1
2
4
5
3
AVERTISSEMENT : Avant de commencer l'installation, débranchez
l'alimentation en éteignant le disjoncteur ou en retirant le fusible de la boîte à
fusibles. Couper l'alimentation à l'aide de l'interrupteur du ventilateur n'est
pas suffisant pour éviter un choc électrique.
Retirez l'une des 3 vis des tiges du boîtier décoratif du kit d'éclairage
et conservez-la pour une utilisation ultérieure. Desserrez les 2 autres
vis. (Ne pas enlever)
Tout en maintenant le kit d'éclairage LED sous votre ventilateur,
effectuez les connexions des fiches polarisées : (Fig. 2)
- Rouge à blanc
- Noir sur noir
Placez les trous de clé sur l'ensemble LED sur les 2 vis
précédemment desserrées, tournez la plaque lumineuse jusqu'à ce
qu'elle se verrouille en place au niveau de la section étroite des trous
de clé. Fixez en serrant les 2 vis précédemment desserrées et celle
précédemment retirée. (Fig. 1)
Soulevez l'abat-jour en verre contre la plaque d'adaptation et fixez-le
au ventilateur en tournant l'abat-jour en verre dans le sens des
aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. NE PAS TROP
SERRER.
Rétablissez le courant et votre kit d'éclairage est prêt à fonctionner.

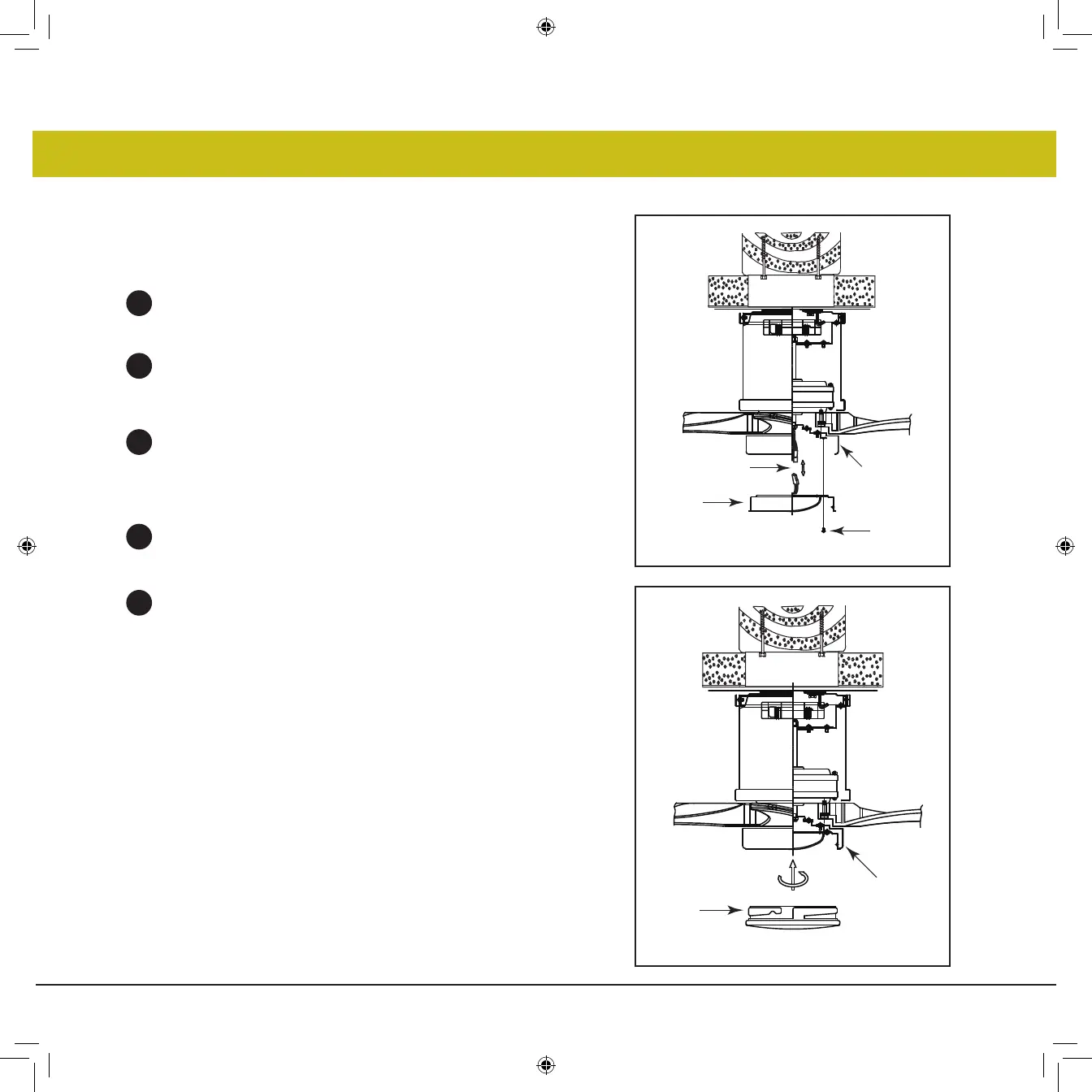

Fig. 1
Fig. 2
Plaque d'adaptation
Abat-jour
en verre
Des vis
Connecteurs de fil
Plaque d'adaptation
Assemblage
LED
