Istruzioni per l’installazione

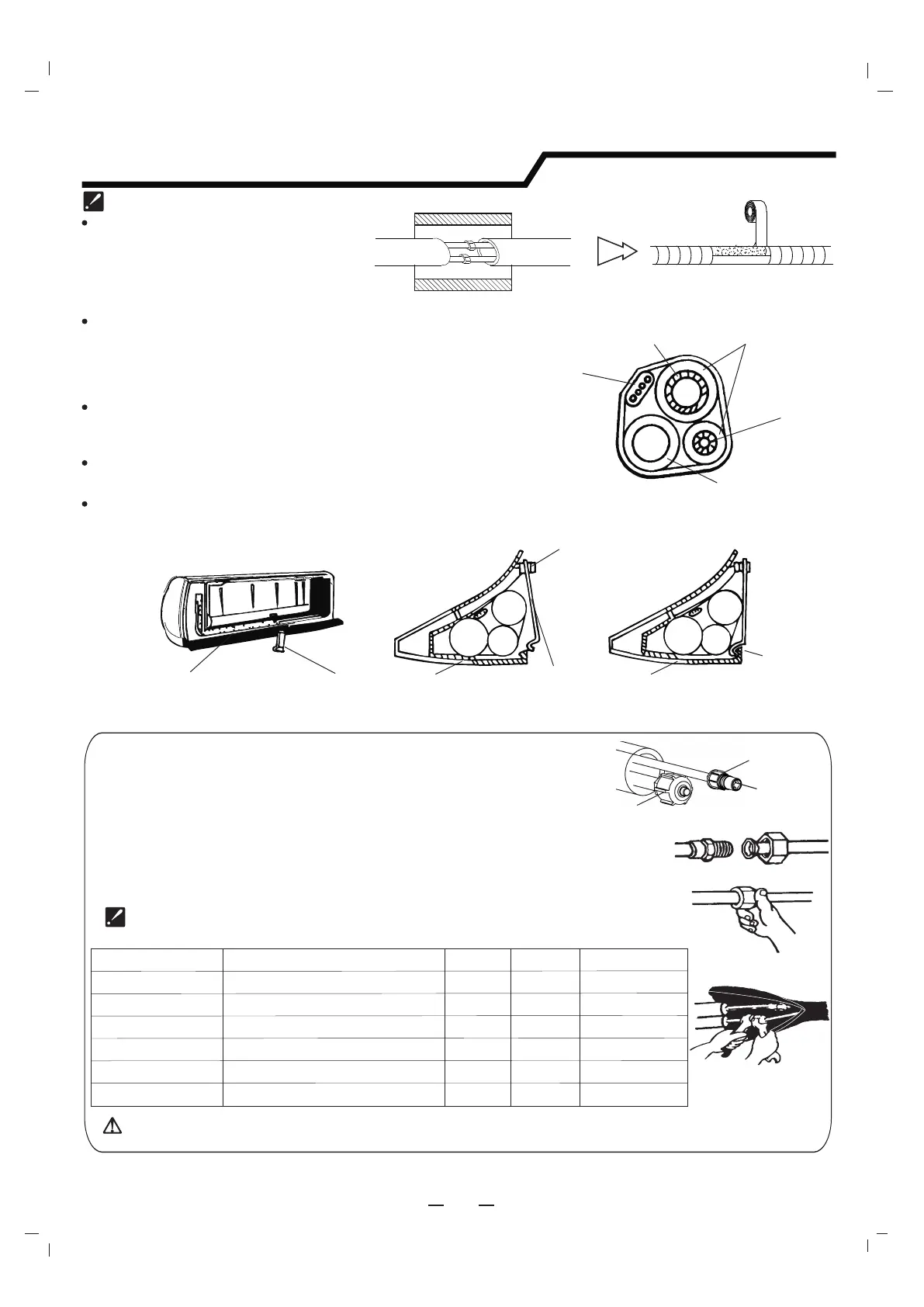

Isolamento termico delle giunzioni
dei tubi:
Avvolgere le giunzioni dei tubi con
materiali di isolamento termico e
poi avvolgerle con un nastro in vinile.
Isolamento termico dei tubi:
a. Collocare il foro di drenaggio al di sotto dei tubi.
b. Il materiale isolante utilizza polietilene espanso spesso
oltre 6 millimetri.
Nota: Il tubo di scarico è preparato dall'utente.
Il tubo di scarico deve puntare verso il basso per facilitare il drenaggio.
Non contorcere, allungare o arrotolare il tubo di scarico, non
immergere la sua estremità in acqua.
Se un’estensione del tubo di scarico è collegata al tubo di scarico,
assicuratevi di isolarlo termicamente nel passaggio lungo l'unità interna.
Quando i tubi sono diretti a destra, i tubi, il cavo di alimentazione e il
tubo di scarico devono essere isolati termicamente e fissati sul retro
dell'unità con un supporto idoneo.
Isolamento termico
Avvolte in nastro isolante
Tubo piccolo
Tubo grande
Tubo di isolamento
termico
Cavo di
alimentazione
Tubo di scarico
(preparato dall'utente)
A. Inserire la giunzione del tubo nella fessura.
B. Premere per agganciare la giunzione del tubo nella base.
Base
Base
Base
Giunzione del tubo
Giunzione del tubo
Agganciare qui
Inserire qui
Tubo di
scarico
Tubo di
scarico
Tubo
grande
Tubo
grande
Tubo
piccolo
Tubo
piccolo
15
Dimensione del tubo
Modello
Lato del liquido ( 6 mm o 1/4 di pollice)φ
7K,9K,12K,18K
18K
24K
24K
7K,9K,12K
15~20N·m
17mm
0.5mm
0.6mm
0.6mm
0.6mm
0.6mm
22mm
24mm
22mm
27mm
30~35N·m
30~35N·m
50~55N·m
60~65N·m
Lato del liquido (φ9,53 mm o 3/8 di pollice)
Lato del gas (φ
12 mm o 1/2 di pollice)
Lato del gas ( 9,53 mm o 3/8 di pollice)φ
Lato del gas (φ16 mm o 5/8 di pollice)
Coppia
Spessore min.
Nota: Il collegamento della tubazione deve essere condotto sul lato esterno!
Premere qui
Tappo isolante grande
Tappo isolante piccolo
Collegamento della tubazione
a.
Prima di svitare i tappi isolanti piccoli e grandi, premere sul tappo isolante piccolo con il
dito fino a quando il rumore dello scarico termina, quindi allentare la pressione.
b.
Collegare i tubi per l’unità interna con due chiavi. Prestare attenzione speciale alla coppia
richiesta come illustrato in seguito per prevenire la deformazione e danni ai tubi,
connettori e dadi.
c.
Serrarli a mano prima poi con le chiavi.
Se non si sente il rumore dello scarico, contattare il rivenditore.
Larghezza
del Dado
