4.
Collegamento dei cavi
Unità interna

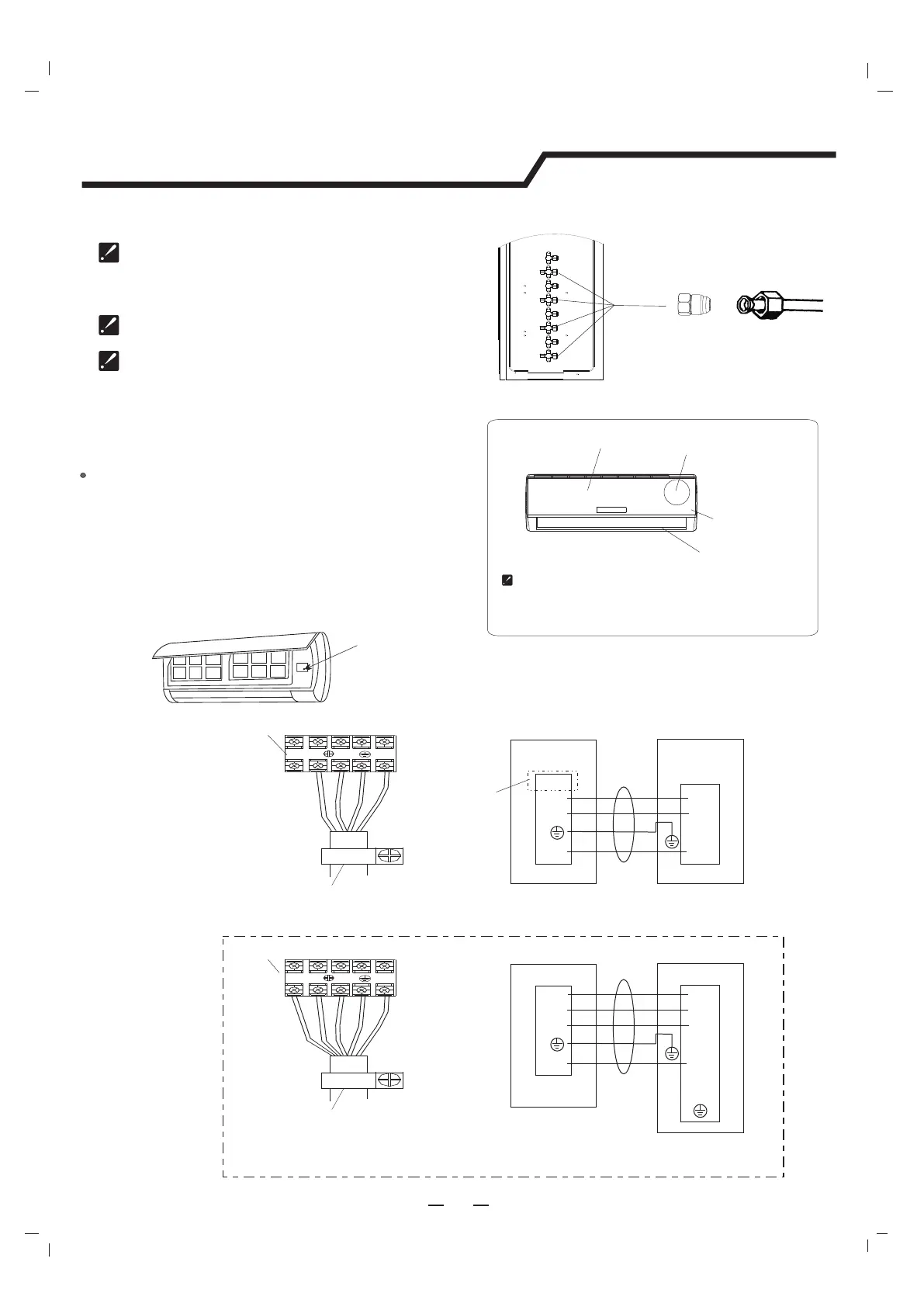

Collegare il cavo di alimentazione all’unità interna
tramite il collegamento dei cavi alla morsettiera sulla
centralina, in conformità al collegamento dell’unità
esterna.
Nota: Per alcuni modelli risulta necessario togliere la copertura
per collegare ai morsetti dell’unità interna.
Istruzioni per l’installazione
Unità interna
Unità esterna
1(L)
1(L)
2(N)
2(N)
4(SI)
4(SI)
3
0(L)
Cavo di connessione all'unità esterna
Terminale
1(L)
2(N)
3
4(SI)
0(L)
16
Unità interna
Unità esterna
1(L)
1(L)
2(N)
2(N)
4(SI)
4(SI)
3
0(L)
Cavo di connessione all'unità esterna
Terminale
1(L)
2(N)
3
4(SI)
0(L)
0(L)
Nota: per il monosplit
L
N
Le figure riportate in questo manuale sono a scopo
illustrativo. E’ possibile che la forma del prodotto
acquistato differisca sensibilmente dalle immagini.
Telaio
Copertura
Pannello anteriore
Morsettiera (interna)
Unità interna
Avvertenza:
Prima di accedere ai terminali, tutti i
circuiti di alimentazione devono essere
scollegati.
opzionale
L'unità interna da 18k include l'accessorio dell'adattatore.
Il tubo di collegamento del gas da 9,52 può essere
sostituito in uno da 12,7.
L'unità interna risulta installata.
Se il dado svasato risulta allentato dopo che è stato
completamente serrato, sostituirlo con uno nuovo.
Quando si rimuove la tubatura per riposizionare o
riparare l'unità, sostituire il dado svasato.
Valvola
del gas
Unità esterna
Valvola di
connessione
Tubo di
connessione
