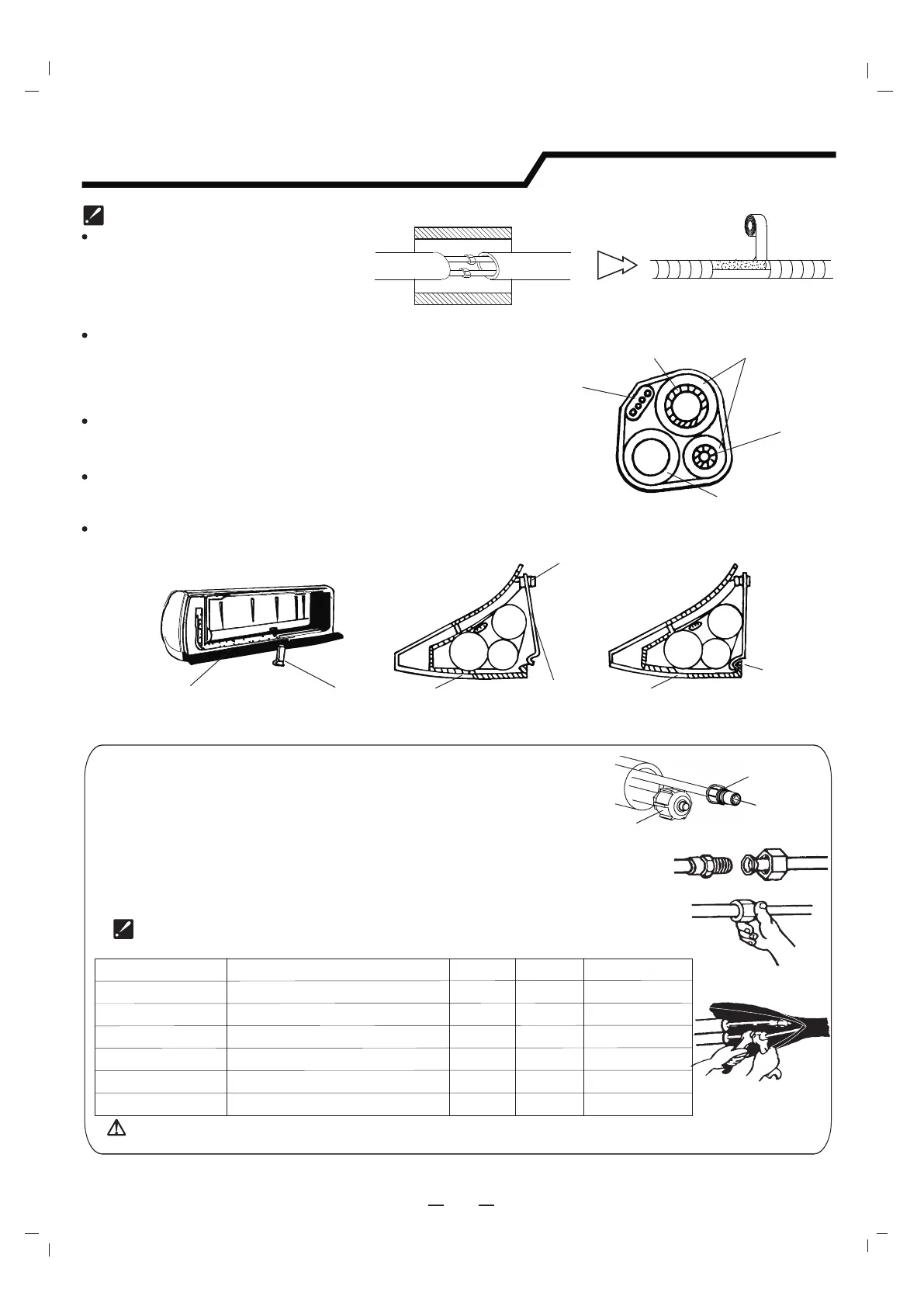

Instrucciones de instalación
Juntas de la tubería de aislamiento
térmico:
Envuelva las juntas de la tubería con
material de aislamiento térmico y luego
con cinta aisladora.
Tuberías de aislamiento térmico:
a. Coloque la manguera de drenaje bajo la tubería.
b. ILos materiales de aislamiento usan espuma de polietileno
de 6mm de espesor.
Nota: La manguera de drenaje se prepara por el usuario.
La tubería de drenaje debe estar hacia abajo para drenar fácilmente.
No coloque la tubería de drenaje de forma torcida, sobresaliente u
ondulada, no sumerja el extremo en el agua.
Si una extensión de la manguera de drenaje se conecta con la
tubería de drenaje, se debe aislar térmicamente cuando pasa por
la unidad interna.
Cuando la tubería es dirigida a la derecha, la tubería, el cable de
alimentación y la tubería de drenaje deberían estar aisladas
térmicamente y fijadas al fondo de la unidad con un fijador.
Aislamiento térmico
Envuelto con cinta aisladora
Tubo pequeño
Tubo largo
Tubo aislante térmico
Cable de
alimentación
Manguera de drenaje
(preparado por el usuario)
A. Insertar el fijador de tubería en la ranura.
B. Presionar para enganchar el fijador en la base.
Base
Base
Base
Fijador de tubería
Fijador de tubería
Enganchar aquí
Insertar aquí
Tubo de
drenaje
Tubo de
drenaje
Tubo
largo
Tubo
largo
Tubo
pequeño
Tubo
pequeño
15
Tamaño de tubería
Modelo
Lado líquido ( 6mm o 1/4 pulgadas)φ
7K,9K,12K,18K
18K
24K
24K
7K,9K,12K
15~20N·m
17mm
0.5mm
0.6mm
0.6mm
0.6mm
0.6mm
22mm
24mm
22mm
27mm
30~35N·m
30~35N·m
50~55N·m
60~65N·m
Lado líquido (φ9,53 mm o 3/8 pulgadas)
Lado gaseoso φ12mm o ½ pulgadas ( )
Lado gaseoso ( 9,53 mm o 3/8 pulgadas)φ
Lado gaseoso φ16mm o pulgadas ( 5/8 )
Torque
Espesor mín.
Nota: ¡La tubería de conexión debe realizarse en el lado externo!
Anchura
de tuerca
Conexión de tubería:
Presione aquí
Tapón de sellado grande
Tapón de sellado pequeño
a.
Antes de desatornillar los tapones de sellado grande y pequeño, presione el pequeño
con el dedo hasta escuchar el ruido de descarga y, a continuación, aflójelo con el dedo.
b.
Conecte las tuberías de unidad interna con dos llaves. Preste especial atención
al par permitido como se muestra abajo para evitar la deformación y el daño
de las tuberías, conectores, tuercas.
c.
Pre-apriételos con los dedos primero, luego utilice las llaves.
Si no escucha el ruido de descarga, póngase en contacto con el distribuidor.
