4.

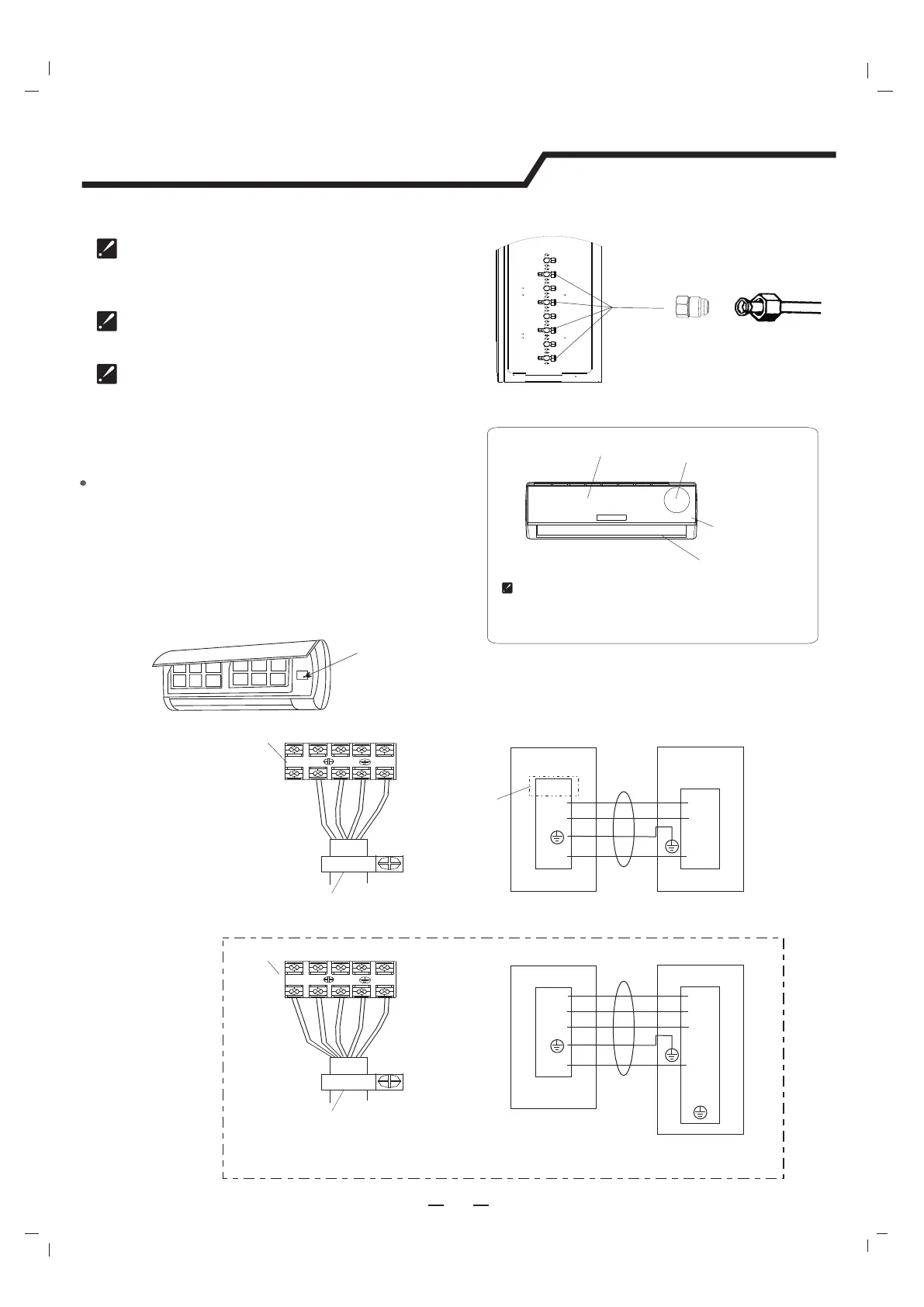

Conexión del Cable
Unidad Interna
Conecte el cable de conexión de alimentación a la unidad
interna mediante la conexión de los alambres a los
terminales en el tablero de control de manera individual de
acuerdo con la conexión de unidad externa.
Nota: Para algunos modelos, es necesario retirar el gabinete
para conectar con el terminal de unidad interna.
Instrucciones de instalación
Unidad interna
Unidad externa
1(L)
1(L)
2(N)
2(N)
4(SI) 4(SI)
3
0(L)
Cable de conexión a
la unidad exterior
Terminal
1(L)
2(N)
3
4(SI)
0(L)
16
Unidad interna
Unidad externa
1(L)
1(L)
2(N)
2(N)
4(SI) 4(SI)
3
0(L)
Cable de conexión a
la unidad exterior
Terminal
1(L)
2(N)
3
4(SI)
0(L)
0(L)
NOTA: Para el tipo de división mono
L
N
Las figuras en este manual se basan en la vista
externa de un modelo estándar. Como una
consecuencia, la forma puede diferir de la del
acondicionador de aire que ha seleccionado.
Chasis
Gabinete
Panel frontal
Terminal (interior)
Unidad interna
Advertencia:
Antes de obtener acceso a las terminales, se
deben desconectar todos los circuitos de
abastecimiento.
opcional
La unidad interna de 18K incluye un interruptor sólo para
unidades internas de 18K. Puede cambiar el tubo de
conexión de gas de 9,52 a un tubo de conexión de 12,7.
Se instala en la unidad externa.
Si el conjunto de tuerca de unión abocardada se aflojó
después de realizar el ajuste, cámbielo con un nuevo
conjunto de tuerca de unión abocardada.
Cuando quita la tubería para reubicar o reparar la unidad,
reemplace con una nueva tuerca de unión no abocardada.
Válvula de gas
Unidad externa
Interruptor
Tubo de conexión
