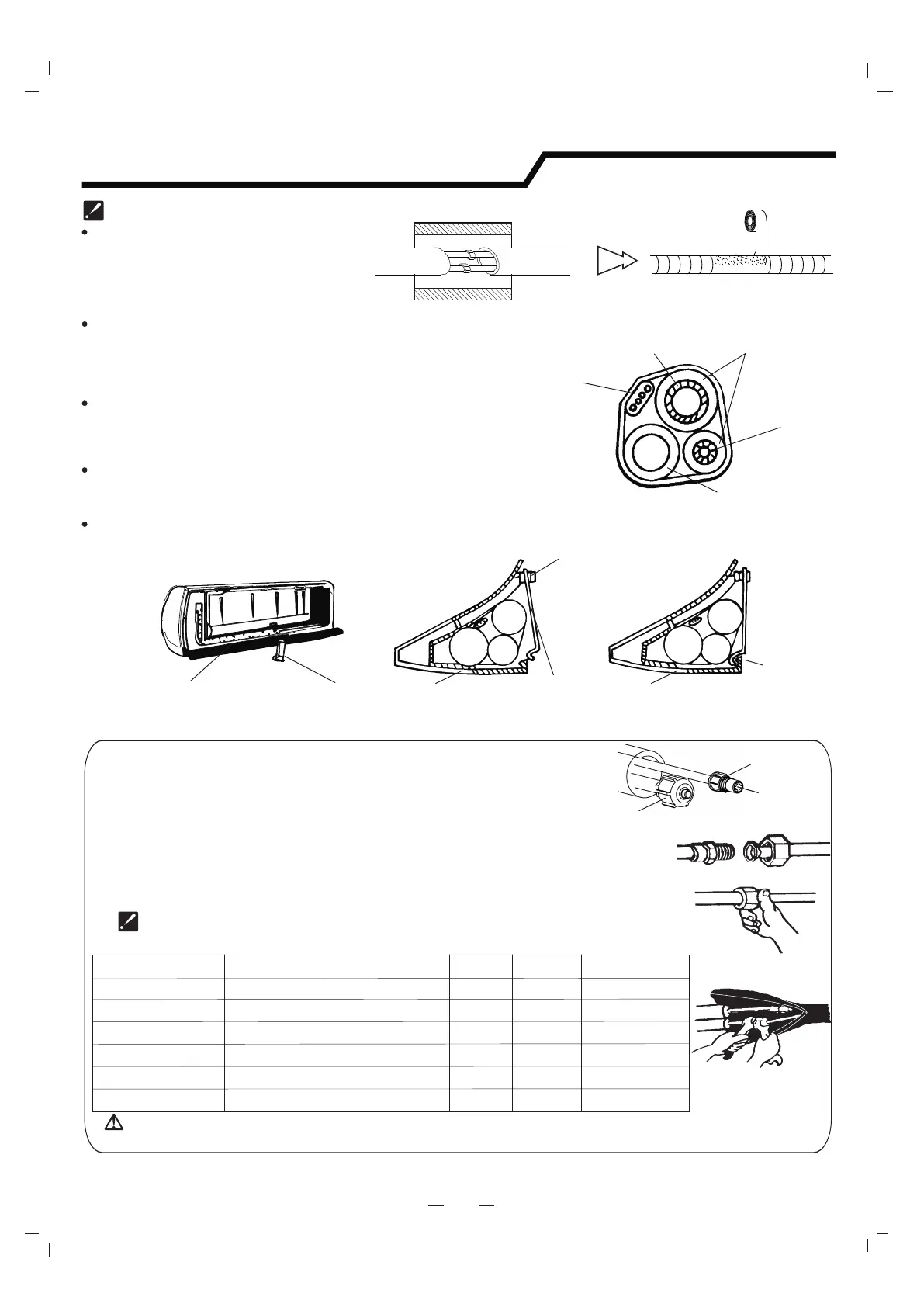

Instruções de instalação
Isolamento térmico de juntas de
tubulação:
Enrole as juntas de tubulação com
materiais de isolamento térmico e em
seguida, embrulhe-as com uma fita de vinil.
Isolamento térmico de tubos:
a. Coloque a mangueira de drenagem em baixo dos tubos.
b. O material de isolamento usa a espuma de polietileno com
espessura de mais de 6 milímetros .
Nota: A mangueira de drenagem é preparada pelo usuário.
Tubo de drenagem deve apontar para baixo para o fluxo
de drenagem fácil.
Não organize o tubo de drenagem torcido, extendido ou
ondulado, não mergulhe a extremidade do tudo em água.
Se uma mangueira de extensão de drenagem está ligada ao
tubo de drenagem, certifique-se do isolamento térmico quando
se passa ao longo da unidade interior.
Quando os tubos é direcionado para a direita, tubos, o cabo de
alimentação e o tubo de drenagem devem ser isolados térmicamente
e fixados na parte traseira da unidade com um fixador de tubo.
Isolamento térmico
Embrulhado com uma fita de vinil
Tubo pequeno
Tubo grande
Tubo de isolamento
térmico
Cabo de alimentação
Tubo de drenagem
(preparado pelo usuário)
A. Insira o fixado de tubo para a ranhura.
B. Pressione para ligar o fixador de tubo para a base.
Base
Base
Base
Fixador de tubo
Fixador de tubo
Encaixe-o aqui
Insira-o aqui
Tubo de
drenagem
Tubo de
drenagem
Tubo
grande
Tubo
grande
Tubo
pequeno
Tubo
pequeno
15
Tamanho de tubo
Modelo
Lado do líquido ( 6mm ou 1/4 de polegada)φ
7K,9K,12K,18K
18K
24K
24K
7K,9K,12K
15~20N·m
17mm
0.5mm
0.6mm
0.6mm
0.6mm
0.6mm
22mm
24mm
22mm
27mm
30~35N·m
30~35N·m
50~55N·m
60~65N·m
Lado d
o líquido φ9.53mm ou de polegada ( 3/8 )
Lado do gás φ12mm ou ½ de polegada ( )
Lado do gás ( 6mm ou 1/4 de polegada)φ
Lado do gás φ16mm ou de polegada ( 5/8 )
Torque
Largura
de porca
Espessura mínima
Nota: A ligação da tubagem deve ser conduzida no lado exterior!
Conexão de tubulação:
b.
Conecte tubos da unidade interna com duas chaves. Preste atenção
especial ao torque permitido, conforme mostrado abaixo para evitar que
os tubos, conectores e porcas sejam deformados e danificados.
c
.
Pré-aperte-os com os dedos no início, em seguida, use as chaves.
Pressione aqui
Tampa de vedação grande
Tampa de
vedação
pequena
Antes de desenroscar as tampas de vedação grandes e pequenas, pressione a
pequena tampa de vedação com o dedo até que o ruído de escape pare e depois solte
o dedo.
a.
Se você não ouvir o ruído de escape, entre em contato com o comerciante.
