4.

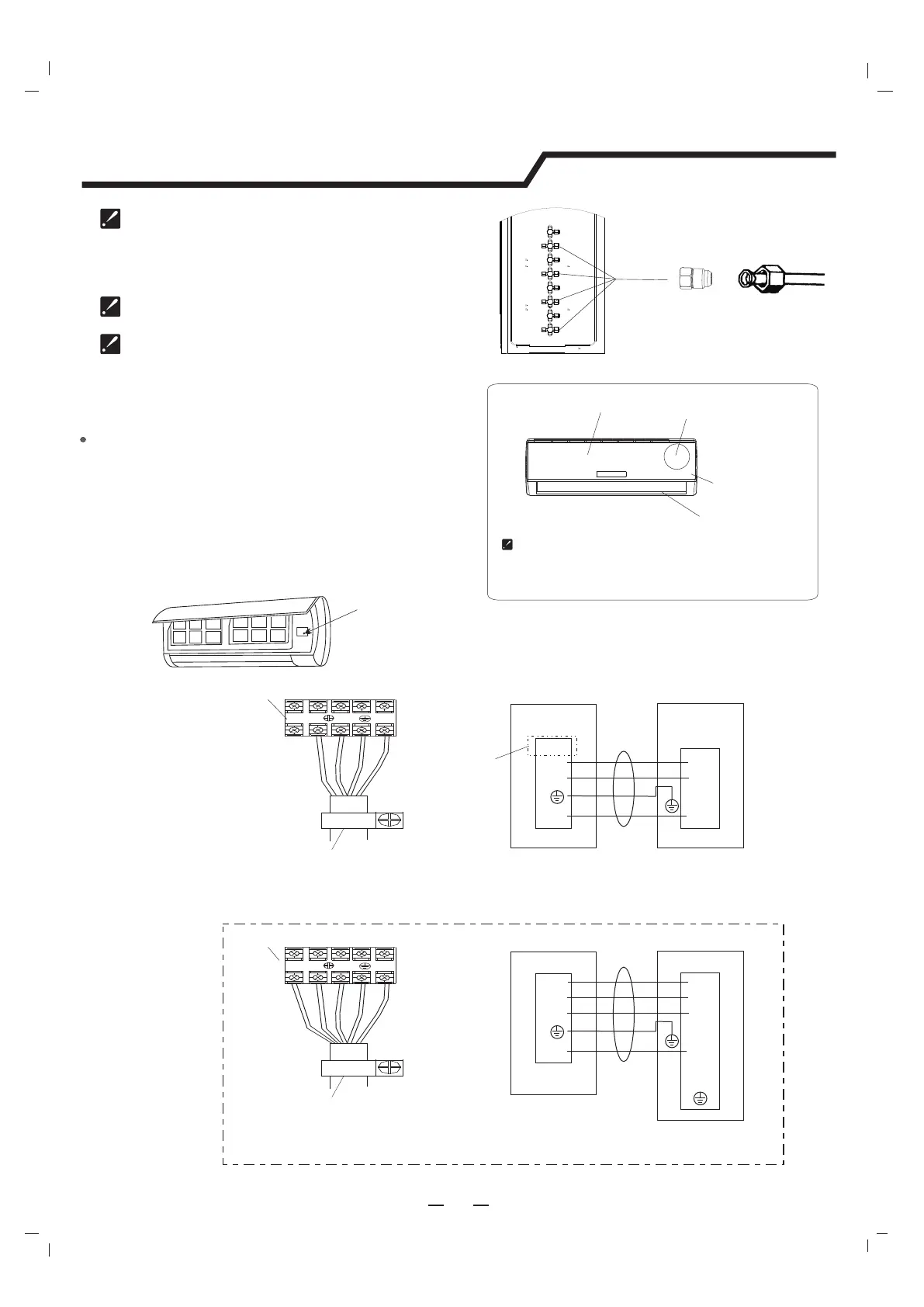

Conexão de Cabos
Unidade Interior
Conecte o cabo de energia á unidade interior, ligando
os fios aos terminais do painel de controle
individualmente de acordo com a conexão da unidade
exterior.
Nota: Para alguns modelos, é necessário retirar o gabinete para
conectar ao terminal da unidade interior.
Instruções de instalação
Unidade interior
Unidade exterior
1(L)
1(L)
2(N)
2(N)
4(SI) 4(SI)
3
0(L)
Cabo de ligação para
a unidade exterior
Terminal
1(L)
2(N)
3
4(SI)
0(L)
16
Unidade interior
Unidade exterior
1(L)
1(L)
2(N)
2(N)
4(SI) 4(SI)
3
0(L)
Cabo de ligação para
a unidade exterior
Terminal
1(L)
2(N)
3
4(SI)
0(L)
0(L)
NOTA: Para o mono split
L
N
As figuras deste manual são baseadas na visão externa
de um modelo padrão. Consequentemente, a forma
pode ser diferente da forma do ar condicionado que
você selecionou.
Chassi
Gabinete
Unidade interior
Terminal (interior)
Painel frontal
Aviso:
Antes de obter acessos aos terminais, todos os
circuitos de alimentação devem ser desligados.
Opcional
A unidade interior 18k inclui o acessório acompanhado com o
interruptor apenas para a unidade interior 18K. O acessório
pode alternar 9,52 tubo de ligação de gás para o tubo de
ligação 12.7.
É instalada a unidade exterior.
Se a porca de articulação foi afrouxada após que tenha sido
completamente apertada, substitua-a por uma nova porca.
Ao remover a tubulação para mudar ou reparar o aparelho,
substitua-a por uma nova porca de articulação.
Válvula de gás
Unidade exterior
Interruptor
Tubo de ligação
