POŽADAVKY NA INSTALACI
Nástroje a jednotlivé části
Před zahájením instalace si připravte potřebné nástroje a jednotlivé části. Přečtěte si a
postupujte podle pokynů uvedených v tomto návodu.
Potřebné nástroje
• ŠroubovákPhillips
• Pilka
• Tužka
• Nůžky
• Akumulátorovávrtačkaa¹⁄₈“bit
Dodávané díly
Společnost poskytuje jen jeden plán na instalaci přenosného klimatizačního zařízení.
Viz „Instalace přenosného klimatizačního zařízení“.

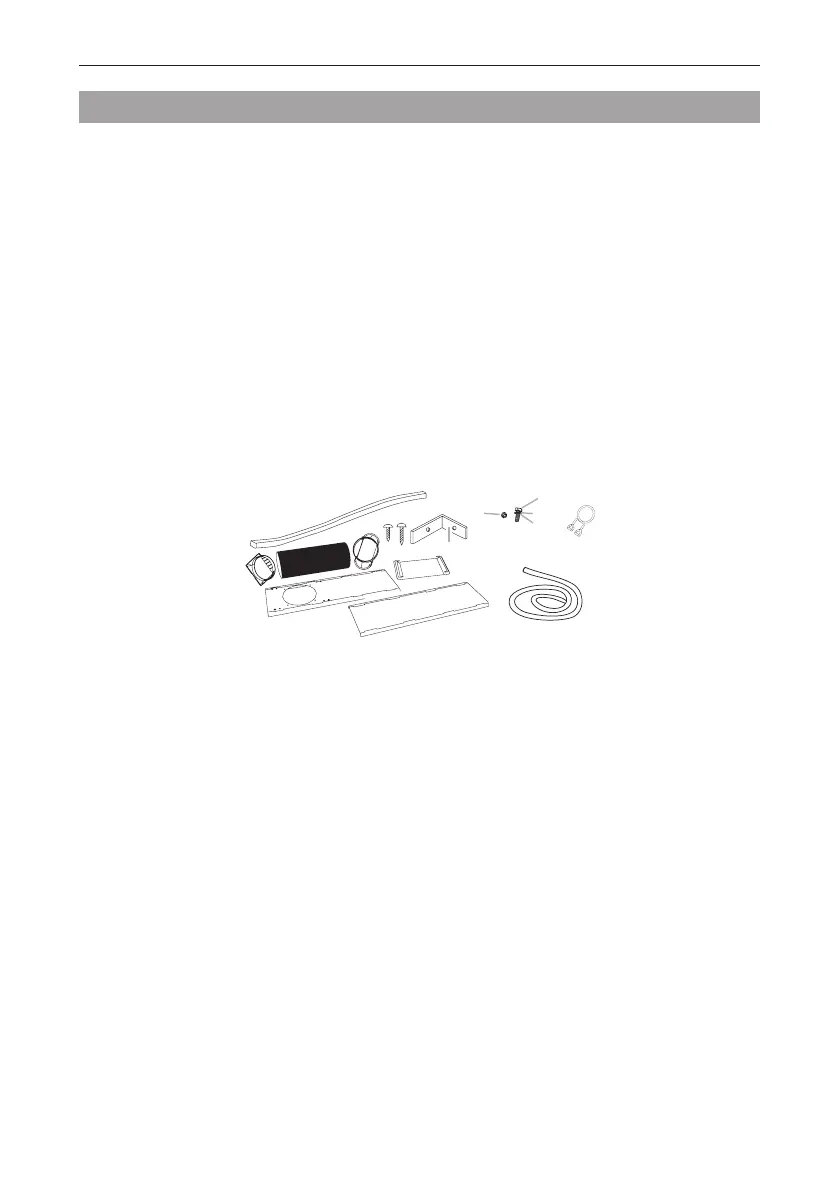

PLÁN 1:
B
F
G
A
S
TT
C
D
E
I
H
J
K
L
M
N
A. Pěnové těsnění
B. Spojka
C. Ohybnévýfukovépotrubí
D. Adaptér výfuku přes okno
E. 1⁄₂šrouby(2)
F. Samořezné šrouby (4)
G. Držáknaokno(2)
H. Kryt před deštěm
I. Vnější posuvná část
J. Vnitřní posuvná část
K. Šrouby(4)
L. Matice (4)
M. Pružné podložky (4)
N. Hladké podložky (4)
S. Odtoková hadice (1) (Režim vytápění)
T. Spona odtokové hadice (1) (Režim
vytápění)
