Hisense APC09 - Požiadavky Na Inštaláciu

15
POŽIADAVKY NA INŠTALÁCIU
Nástroje a jednotlivé časti
Pred začatím inštalácie si pripravte potrebné nástroje a jednotlivé časti. Prečítajte si a
postupujte podľa pokynov uvedených v tomto návode.
Potrebné nástroje
• SkrutkovačPhillips
• Pílka
• Ceruzka
• Nožnice
• Akumulátorovávŕtačkaa¹⁄₈“bit
Dodávané diely
Spoločnosť poskytuje len jeden plán na inštaláciu prenosného klimatizačného zariadenia.
Pozritesičasť„Inštaláciaprenosnéhoklimatizačnéhozariadenia“.

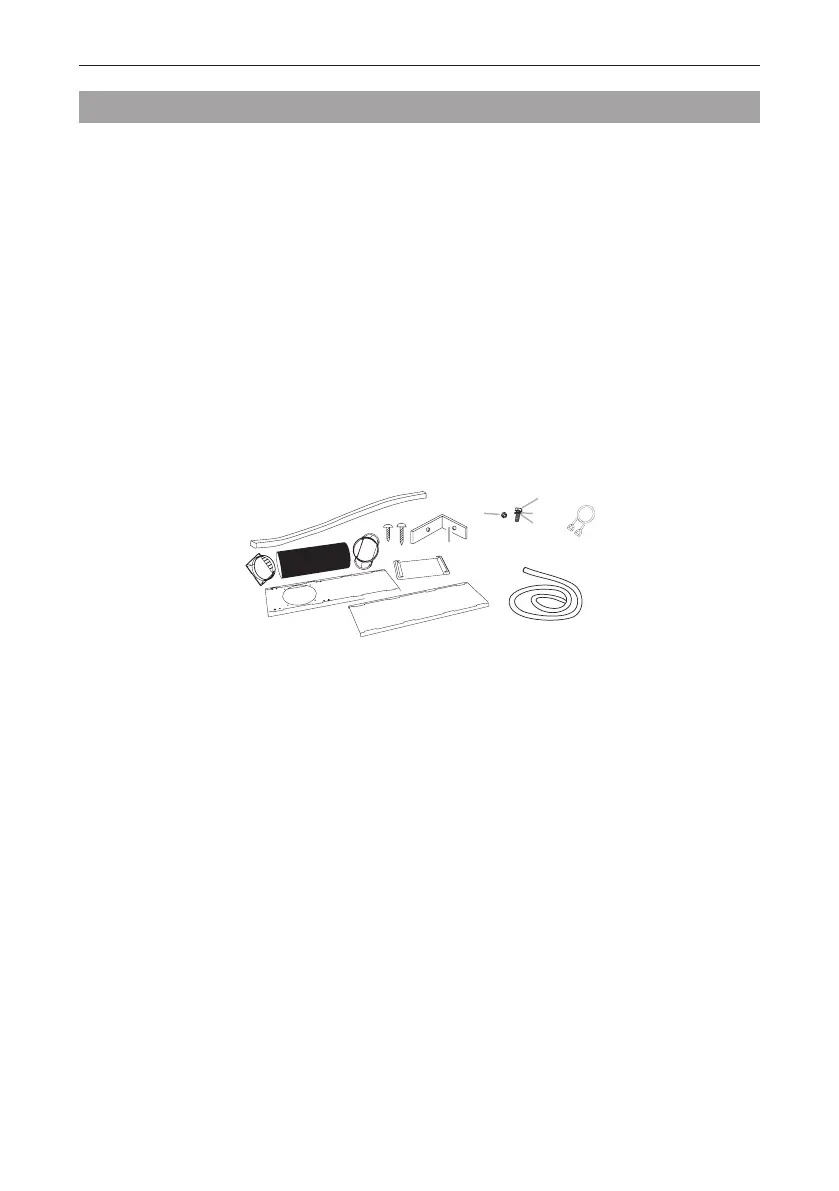

PLÁN 1:
B
F
G
A
S
TT
C
D
E
I
H
J
K
L
M
N
A. Penové tesnenie
B. Spojka
C. Ohybnévýfukovépotrubie
D. Adaptér výfuku cez okno
E. 1⁄₂skrutky(2)
F. Samorezné skrutky (4)
G. Držiaknaokno(2)
H. Kryt pred dažďom
I. Vonkajšiaposuvnáčasť
J. Vnútorná posuvná časť
K. Skrutky (4)
L. Matice (4)
M. Pružné podložky (4)
N. Hladké podložky (4)
S. Odtoková hadica (1) (Režim vykurovania)
T. Spona odtokovej hadice (1) (Režim
vykurovania)
